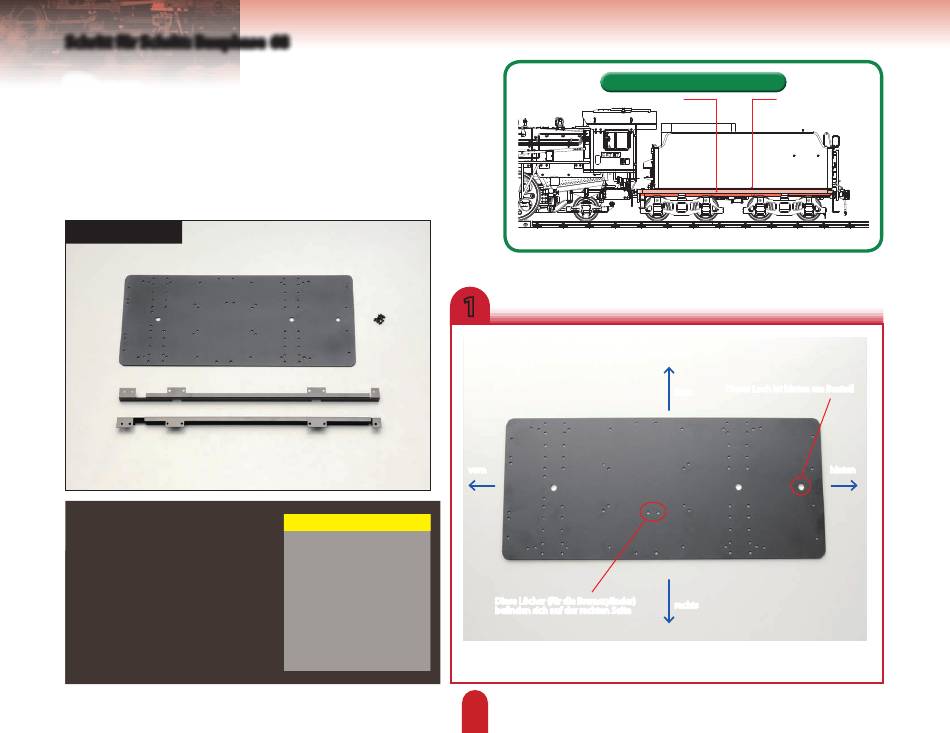

Schritt für Schritt: Bauphase
Der
Tenderboden 1
Ihre Bauteile
Tender-Grundplatte
Mittelträger (links)
Mittelträger (rechts)
Schrauben (2 × 3 mm) – 9x
68
Werk zeuge
Kreuzschlitzschraubendreher
Wohin die Teile gehören
Mittelträger
1
Unterseite der Grundplatte zeigt nach oben
vorn
Diese Löcher (für die Bremszylinder)
befinden sich auf der rechten Seite
Legen Sie die Tender-Grundplatte mit der Unterseite nach oben hin und suchen Sie die
markierten Löcher.
156
Tender-Grundplatte
Dieses Loch ist hinten am Bauteil
links
hinten
rechts
