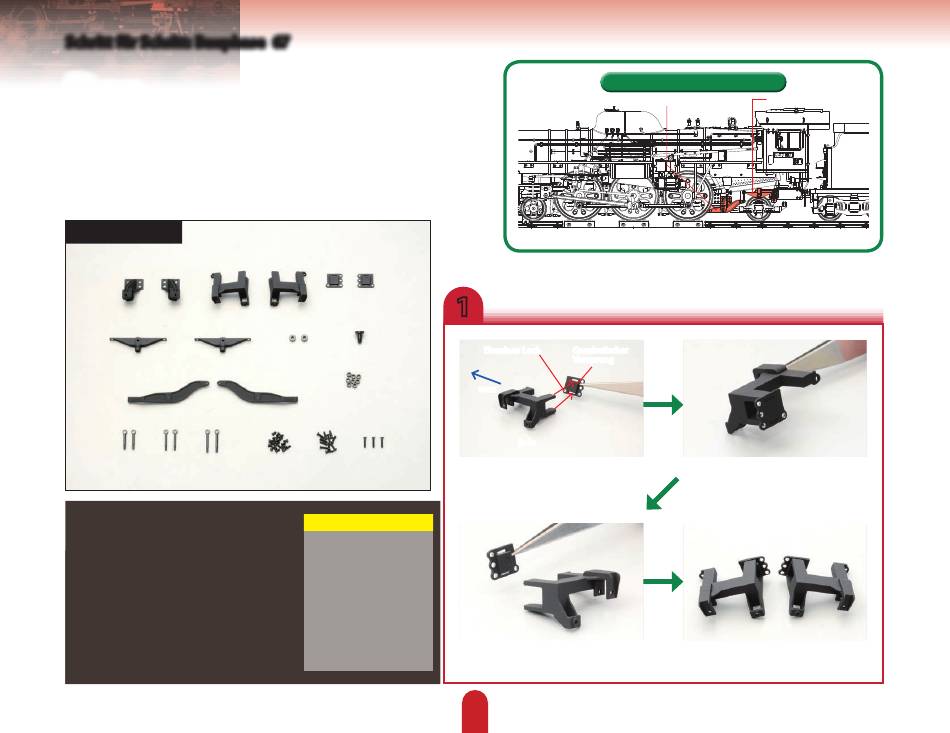

De Agostini Modelspace C57 Bedienungsanleitung Seite 7

Schritt für Schritt: Bauphase 67
Der
Hinterwagen 3
Ihre Bauteile
Traversenhalterung Traverse (rechts)
(links) Kurze
Traversenhalterung Verbindungsglieder – 2x
(rechts) Mittlere Verbindungsglieder – 2x
Federbügel (links) Lange Verbindungsglieder – 2x
Federbügel (rechts) Rollen – 2x
Federhalterung (links) Radstift
Federhalterung Muttern (M2) – 8x
(rechts) Schrauben (2 × 3 mm) – 19x
Blattfedern – 2x Schrauben (2 × 6 mm) – 11x
Traverse (links) Schrauben (2 × 8 mm) – 3x
1
Einzelnes Loch
vorn
Befestigen Sie die linke Federhalterung
mit SKK am linken Federbügel.
Werk zeuge
Kreuzschlitzschraubendreher
Schlitzschraubendreher
Spitzzange
Synthetischer Kautschuk–
Klebstoff (SKK)
Wiederholen Sie dies für die Teile für die
rechte Seite.
154
Wohin die Teile gehören
Traverse
Quadratischer
Vorsprung
links
Dies ist die Ansicht von hinten.
Entfernen Sie überschüssigen Klebstoff.
Ihre Baugruppen sollten so aussehen.
Blattfedern
