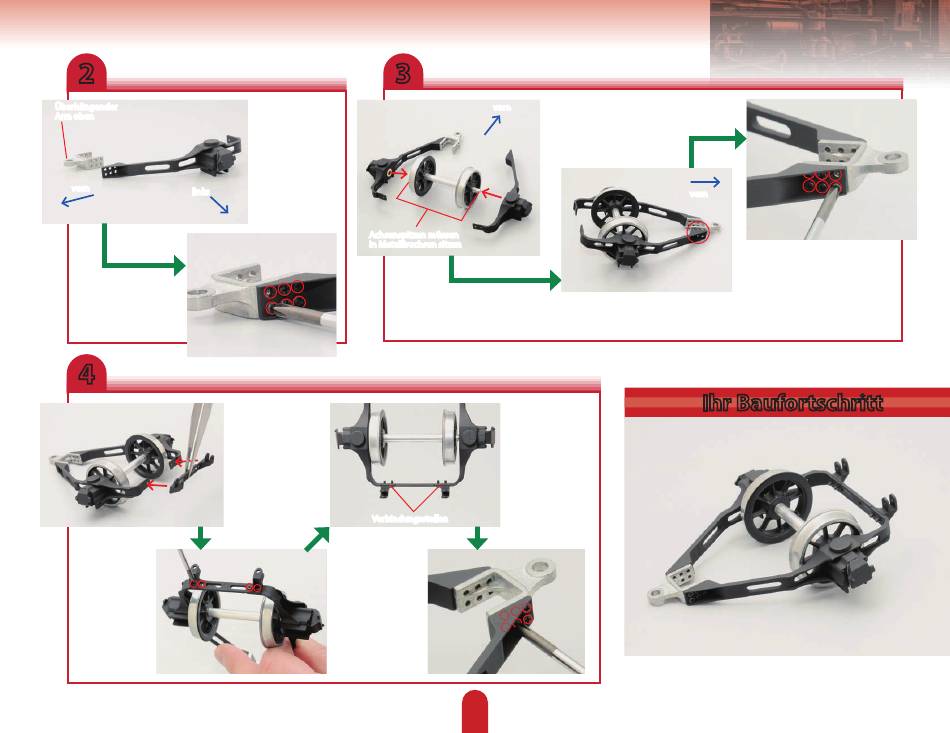

De Agostini Modelspace C57 Bedienungsanleitung Seite 6

2
Überhängender
Arm oben
vorn
links
Befestigen Sie die
Teile mit sechs
2 x 3 mm Schrauben
aus Bauphase 65
aneinander.
4
Richten Sie nun
den Endträger wie
dargestellt aus.
Befestigen Sie ihn
mit zwei 2 x 4 mm
Schrauben aus
dieser Bauphase.
3
Richten Sie nun
die Schwenkauf-
nahme am nach
vorn zeigenden
Arm des linken
Hinterwagen-
trägers aus. Posi-
tionieren Sie beide
Bauteile exakt wie
hier abgebildet.
Achsenspitzen müssen
in Metallbuchsen sitzen
Verbindungsstellen
Ziehen Sie nun
alle Schrauben
dieser Bauphase
vollständig fest.
Verbinden Sie nun die End-
vorn
träger des Hinter wagens
miteinander und drücken
Sie dabei die Enden der
Radachse in die Buchsen.
Richten Sie die Löcher im vorderen
Teil des rechten Trägers an denen
der Schwenkaufnahme aus.
Achten Sie darauf,
dass die markier-
ten Verbindungs-
stellen beim
Anziehen bündig
sitzen.
153
vorn
Befestigen Sie die Teile mit sechs
weiteren 2 x 3 mm Schrauben
aus Bauphase 65 aneinander.
Ziehen Sie sie in dieser Phase
nur leicht fest.
