De Agostini Modelspace C57 Bedienungsanleitung Seite 12

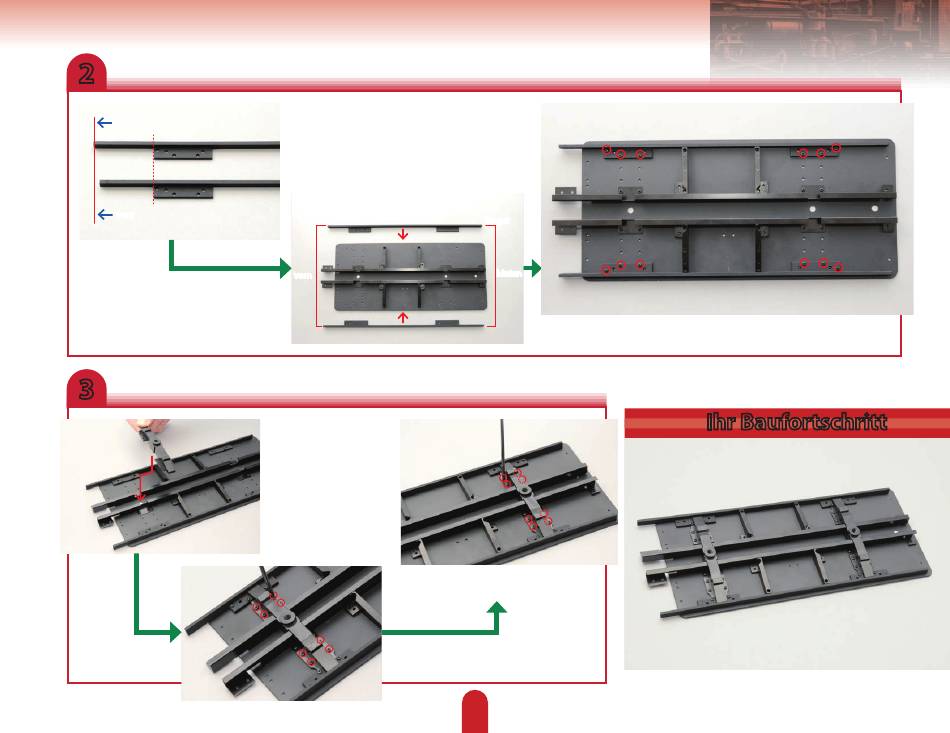

2
hinten
vorn
Richten Sie beide
Träger an der
Grundplatte aus.
3
Befestigen Sie sie
mit acht weiteren
2 x 4 mm Schrauben.
Der linke und der rechte Tender-Seitenträger
sind symmetrisch. Beachten Sie die
Unterschiede in den Abständen zwischen den
Enden und Laschen beider Träger. Das längere
Ende zeigt in Richtung der Rückseite der
Grundplatte, während das kürzere Ende nach
vorn zeigt.
kürzer
vorn
Bringen Sie eine
der Verstärkungen
(Auswahl und
Ausrichtung spielen
hier keine Rolle)
an der markierten
Aussparung in den
Mittelträgern an.
Wiederholen Sie dies für die andere
Verstärkung.
länger
hinten
Befestigen Sie beide mit 2 x 4 mm Schrauben in den oben
eingekreisten Löchern an der Grundplatte.
159
Ihr Baufortschritt
