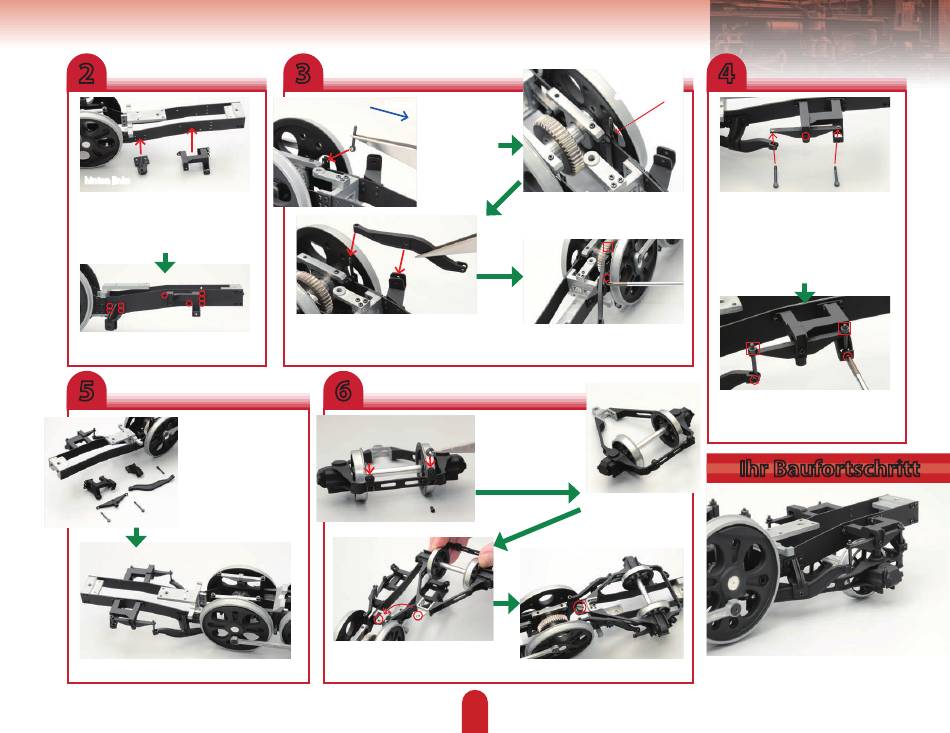

De Agostini Modelspace C57 Bedienungsanleitung Seite 8

2
hinten links
Richten Sie nun die linke Baugruppe
aus Federhalterung und Bügel zusam-
men mit der linken Traversenhalterung
an der linken Seite des Untergestells aus.
Befestigen Sie die Teile mit neun
2 x 3 mm Schrauben.
5
Wiederholen Sue nun
Schritt 2–4 für Traverse
und Blattfeder auf der
rechten Seite.
Ihre Baugruppe sollte so aussehen.
3
Drehen Sie das
hinten
Untergestell um
und richten Sie
eines der kurzen
Verbindungs-
glieder am hier
markierten
Bügel aus.
Nehmen Sie nun die linke Traverse
und setzen Sie sie exakt wie hier
abgebildet ein.
6
Drehen Sie das Untergestell
erneut um und richten Sie es an
den markierten Löchern aus.
155
Schraube von
außen einsetzen
Befestigen Sie das Verbindungsglied
mit einer 2 x 8 mm Schraube und
einer M2-Mutter.
Befestigen Sie sie mit einer 2 x 6 mm
Schraube und einer M2-Mutter an
den markierten Punkten.
Nehmen Sie die
Hinterwagen-
Baugruppe aus der
vorherigen Bauphase
und schieben Sie die
Rollen ein.
Ihre Baugruppe sollte
so aussehen.
Befestigen Sie den Radstift darin.
4
Drehen Sie das Untergestell wieder
um und richten Sie die abgebildeten
Teile aus: ein langes Verbindungsglied
auf einer Seite der Traverse und ein
mittleres Verbindungsglied an der
anderen Seite.
Befestigen Sie alle Teile mit 2 x 6 mm
Schrauben und M2-Muttern aneinander
(Bild oben).
Ihr Baufortschritt
