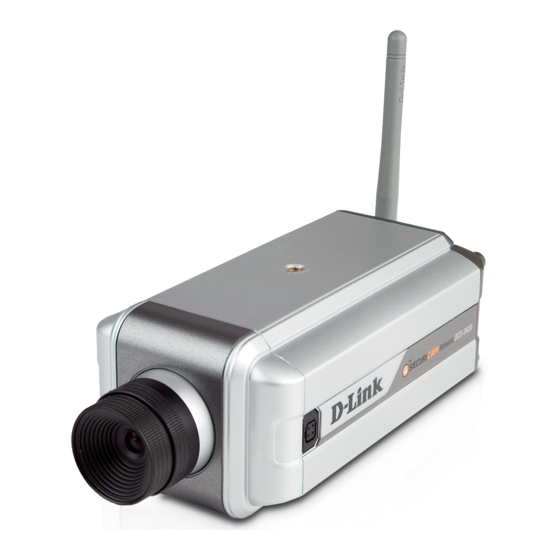

D-Link DCS-3420 Schnellinstallationsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für D-Link DCS-3420
Inhaltszusammenfassung für D-Link DCS-3420
-
Seite 24: Systemanforderungen
System Requirements Systemanforderungen • Windows 000 oder XP ® • Mindestens 56 MB Speicherplatz (empfohlen: 51 MB) • Funktionierende Ethernet-Netzwerkverbindung • Internet Explorer Webbrowser ab Version 6.0 • Auflösung der Grafikkarte: 800 × 600 Pixel oder höher • Prozessor: 1,7 GHz oder höhere Taktfrequenz (wenn mehrere Kameras gleichzeitig mit der IP-Surveillance-Software verwaltet werden, sind ein Prozessor mit mindestens ,8 GHz Taktfrequenz, 512 MB Arbeitsspeicher und eine Grafikkarte mit... -
Seite 25: Hardware-Übersicht
Hardware Overview Hardware-Übersicht Anschlüsse Betriebsanzeige Die Betriebsanzeige befindet sich auf der Rückseite der Kamera. Wenn das Netzteil angeschlossen wird, blinkt die Betriebsanzeige einige Male rot und grün. Damit wird angezeigt, dass die DCS-340 einen Selbsttest durchführt. Wenn der Selbsttest abgeschlossen ist, leuchtet die LED grün und zeigt damit an, dass die Netzwerkverbindung hergestellt ist. - Seite 26 Hardware Overview Mikrofonanschluss Die kabellose Tag- und Nacht-Internetkamera DCS-340 ist mit einem integrierten Mikrofon ausgestattet. Bei Bedarf kann an den Mikrofoneingang auch ein externes Mikrofon angeschlossen werden. Reset-Taste Halten Sie zum Zurücksetzen der Kamera die Reset-Taste so lange gedrückt, bis die Betriebsanzeige zu blinken beginnt Audioausgang...
- Seite 27 Hardware Installation Antennenanschluss Im Lieferumfang der DCS-340 ist eine Antenne enthalten. Sie wird auf der Rückseite am Antennenanschluss montiert und stellt die Verbindungen zu Drahtlosnetzwerken (WLANs) her. BNC-Anschluss D e r B N C - A n s c h l u s s ermöglicht professionelle Videoverbindungen.
- Seite 28 Hardware Installation Hardwareinstallation Netzwerkkabel anschließen Verbinden Sie ein Ethernet-Netzwerkkabel mit dem Netzwerkanschluss auf der Rückseite der Kamera und mit dem Netzwerk. Hinweis: Bei der Erstinstallation muss die Kamera über ein Ethernet- Netzwerkkabel mit dem Netzwerk verbunden werden. Nachdem Sie die erforderlichen Einstellungen für drahtlose Verbindungen vorgenommen haben, können Sie das Ethernetkabel von der Kamera trennen und die Netzwerkverbindung drahtlos herstellen.
-
Seite 29: Installation Der Software
Software Installation Installation der Software Legen Sie die CD für die DCS-340 in das CD-ROM-Laufwerk Ihres Computers ein. Falls die CD nicht automatisch gestartet wird, klicken Sie in Windows auf Start > Ausführen. Geben Sie im Dialogfeld ® „Ausführen“ die Anweisung D:\DCS3420.exe ein. Dabei steht D: für den Laufwerksbuchstaben Ihres CD-ROM-Laufwerks. - Seite 30 Software Installation Klicken Sie auf Next (Weiter). Klicken Sie auf Next (Weiter). Klicken Sie auf Finish (Fertigstellen).
- Seite 31 Configuration Kamera mit dem Installationsassistenten konfigurieren Doppelklicken Sie auf dem Desktop auf das Symbol Installation Wizard (Installationsas- sistent). Doppelklicken Die Software sucht nach Ka- meras, die an den Computer angeschlossen sind Der Installationsassistent zeigt nun die MAC-Adresse der DCS-340 und eine IP- Adresse an.
- Seite 32 Configuration Klicken Sie auf die Schaltfläche Setup. Geben Sie im Feld Root password (Administratorkennwort) ein Kennwort ein. Geben Sie das Kennwort im Feld Confirm password (Kennwort bestätigen) erneut ein. Klicken Sie auf Next (Weiter) Hinweise zum Einstellen von Datum und Uhrzeit finden Sie im Benutzerhandbuch auf der mitgelieferten CD.
- Seite 33 Configuration Deaktivieren Sie das Kontrollkästchen Reset IP address at next boot (IP-Adresse beim nächsten Start zurücksetzen). Klicken Sie auf Next (Weiter). Hinweise zum Ändern der IP-Einstellungen finden Sie im Benutzerhandbuch auf der mitgelieferten CD. Klicken Sie auf Next (Weiter). S i e k ö n n e n f o l g e n d e Drahtlosnetzwerkeinstellungen der Kamera ändern: SSID, Wireless Mode (Drahtlos...
- Seite 34 Configuration Klicken Sie auf Apply (Übernehmen) N a c h d e m S p e i c h e r n d e r Einstellungen wird die Schaltfläche Done (Fertig) angezeigt. Klicken Sie auf Done (Fertig).
- Seite 35 Configuration Starten sie die Kamera neu, indem Sie das Stromkabel von der Rück- seite abziehen und erneut anschließen. Dadurch wird die Kamera auf Drahtlosnetzwerkbetrieb umgestellt. Warten Sie, bis die Betriebsan- zeige grün zu blinken beginnt und so die Herstellung der kabellosen Verbindung anzeigt.
-
Seite 36: Internetkamera Überprüfen
Ihr Webbrowser gestartet, und die IP-Adresse der DCS-340 aufgerufen. Als Beispiel verwenden wir die Adresse: http://192.198.0.120. Je nach Konfiguration Ihres Netzwerks kann der DCS-340 auch eine andere IP-Adresse zugewiesen sein. Die Installation und Konfiguration der Internetkamera DCS-3420 ist nun erfolgreich abgeschlossen. - Seite 37 IP surveillance Installation Installation der IP-Surveillance-Software Mit Hilfe der IP-Surveillance-Software können Sie bis zu 16 DCS-3420- Kameras verwalten. Sie können die Kameraaufnahmen auch als Videos auf der Festplatte speichern und erweiterte Einstellungen vornehmen. Die IP-Surveillance-Software ist ein vollständiges Verwaltungs-Tool, in dem alle Konfigurationseinstellungen vorgenommen werden können.
- Seite 38 IP surveillance Installation Klicken Sie auf Yes (Ja). Klicken Sie auf Next (Weiter). Geben Sie ein Admin Password (Administratorkennwort) für die IP-Surveillance-Software ein. Klicken Sie auf Next (Weiter).
- Seite 39 IP surveillance Installation Klicken Sie auf Next (Weiter). Klicken Sie auf Next (Weiter). Klicken Sie auf Next (Weiter).
- Seite 40 IP surveillance Installation Klicken Sie auf Finish (Fertig stellen). Nach erfolgreicher Installation der IP Surveillance-Software ist das Anwendungsprogramm für die Kamera DCS-340 im Ordner „\Programme\D-Link\IP surveillance“ installiert.
- Seite 41 Add a Camera Eine Kamera hinzufügen Klicken Sie in Windows® auf Start > Programme > D-Link > IP Surveillance > Monitor, um die IP Surveillance-Software zu starten. Geben Sie im Anmeldedialogfeld als Benutzername admin ein und als Kennwort das Kennwort,...
- Seite 42 IP surveillance Installation Ein Warnhinweis wird angezeigt. Die Videoaufzeichnung für alle Ka- meras wird gestoppt. Klicken Sie zum Bestätigen auf Yes (Ja). Klicken Sie auf Yes (Ja). Klicken Sie im Konfigurationsfenster oben links auf die Schaltfläche Insert Channel (Kanal einfügen). Geben Sie die IP-Adresse der Kamera ein, die Sie hinzufügen möchten.
- Seite 43 IP surveillance Installation Wenn rechts vom Konfigurationsfenster ein Kamerabild einge- blendet wird, wurde erfolgreich eine Verbindung hergestellt. Klicken Sie im Konfigurationsfenster auf Save (Speichern). Klicken Sie auf Save (Speichern). Klicken Sie auf OK. Die Installation von IP- Surveillance ist abgeschlossen!
