DCS-3110 EVENT SETUP
Diese Anleitung erklärt die notwendigen Schritte für das Einstellen der Funktion
„Event Setup" der IP-Kamera DCS-3110.
Die Konfiguration erfolgt in vier Schritten:
1) Anmeldung an der Web-Konfiguration der DCS-3110.
2) Server definieren – Wo werden die Aufnahmen gespeichert?
3) Medium auswählen – Was wird aufgenommen?
4) Event einstellen – Wann wird aufgenommen?
1) Anmeldung an der Web-Konfiguration der DCS-3110

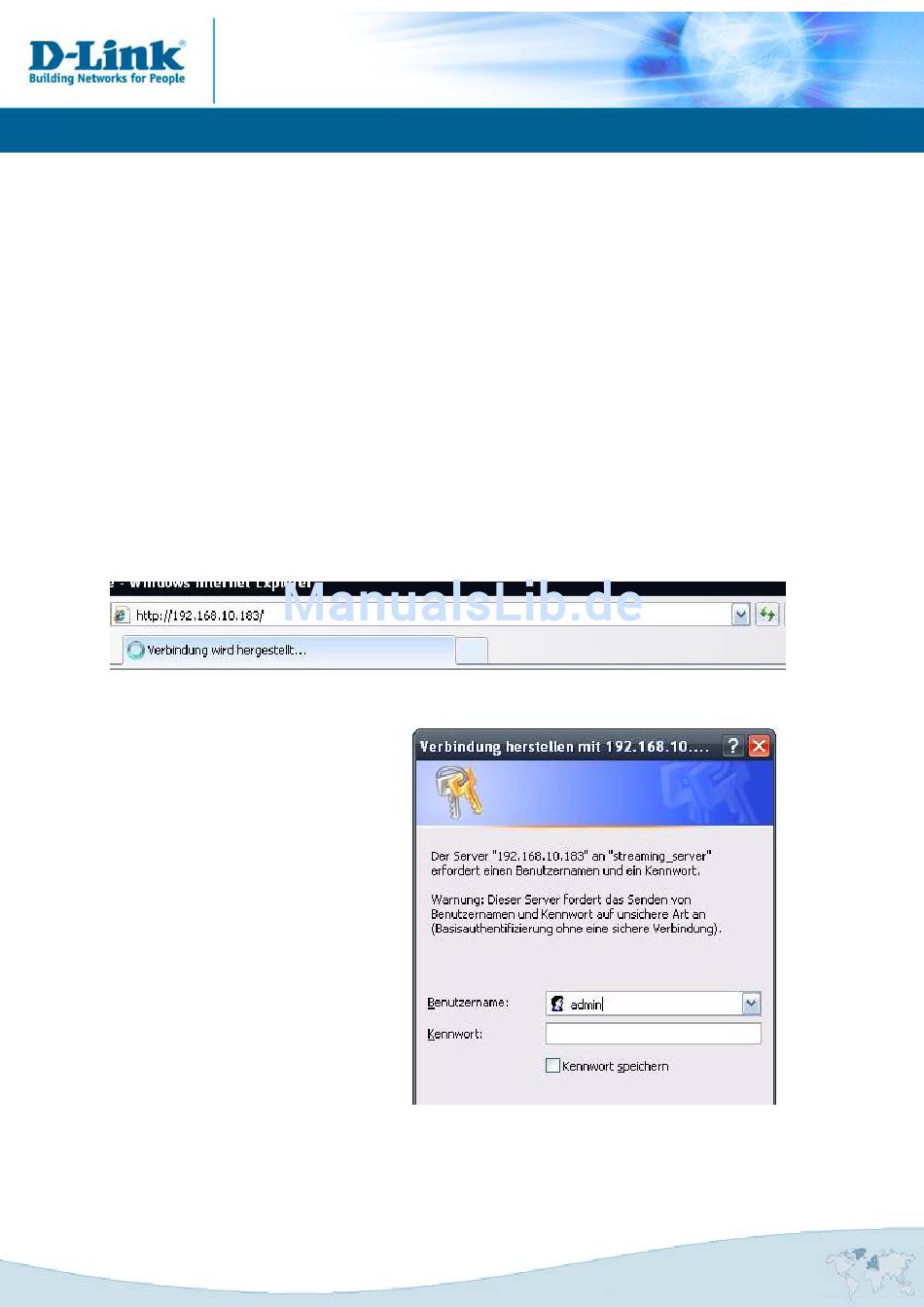

Melden Sie sich an der Web-Konfiguration der DCS-3110 an. In diesem
Beispiel ist die IP-Adresse der Kamera 192.168.10.183. Der Standard-
Benutzername ist ‚admin', das Feld ‚Kennwort' muss leer gelassen werden:
- 1 -
Werbung
Verwandte Anleitungen für D-Link DCS-3110
Inhaltszusammenfassung für D-Link DCS-3110
- Seite 1 4) Event einstellen – Wann wird aufgenommen? 1) Anmeldung an der Web-Konfiguration der DCS-3110 Melden Sie sich an der Web-Konfiguration der DCS-3110 an. In diesem Beispiel ist die IP-Adresse der Kamera 192.168.10.183. Der Standard- Benutzername ist ‚admin’, das Feld ‚Kennwort’ muss leer gelassen werden:...
- Seite 2 ...und dann auf „Event Setup“. 2) Server definieren – Wo werden die Aufnahmen gespeichert? Klicken Sie auf den Button „Add“ im Bereich „Server“: Die DCS-3110 kann Medieninhalte auf vier unterschiedliche Weisen senden: - Per E-Mail - Per FTP - Per HTTP - Per SMB In dieser Anleitung wird die Einrichtung mit einem SMB-Server erläutert.
- Seite 3 Die Einstellungen müssen nur noch mit „Save Settings“ gespeichert werden. 3) Medium auswählen Die DCS-3110 kann Bilder (Snapshots), kleine Videos (Video Clips) und das eigene Systemprotokoll an den unter Schritt 2 angelegten Server schicken. In diesem Beispiel werden wir Bilder an den SMB-Server schicken.
- Seite 4 Klicken Sie auf den Button „Add“ im Bereich „Media“: Folgende Einstellungen müssen vorgenommen werden: - Media name – Vergeben Sie einen Namen für das Medium. - Wählen Sie „Snapshot“ (Bild) aus. - Wählen Sie das Video-Profil aus, das verwendet werden soll. Die Video- Profile können unter „Setup“->“Audio and Video“...
- Seite 5 4) Event einstellen Ein Event ist ein Ereignis, wodurch die Aufnahme in der Kamera ausgelöst wird (trigger). Klicken Sie unter „Setup“->„Event Setup“ auf den Button „Add“ im Bereich „Event“: Geben Sie einen Namen für das Event ein und aktivieren Sie dieses: Im Bereich „Trigger“...
- Seite 6 „Media“ ausgewählt werden: Wenn man mehrere Server eingerichtet hat, erscheinen nun alle hier. Die andere Möglichkeit wäre „Trigger D/O“ (falls ein externes Alarmlicht an der DCS-3110 angeschlossen ist). Mit „Save Settings“ werden die Einstellungen gespeichert und anschließend wirksam. Folgende Übersicht ist nun unter „Setup“->„Event Setup“ zu sehen:...
- Seite 7 Im Klartext bedeutet das: Immer wenn eine Bewegung erkannt wurde, wird ein Bild aufgenommen und dieses wird an den Server mit der Adresse \\192.168.10.222\dcs-3110 geschickt. Auf dem Server sind auch die ersten Aufnahmen sofort zu sehen: - 7 -...
-
Seite 8: Anhang: Motion Detection
Anhang: Motion Detection Mit der Funktion „Motion Detection“ wird die Fähigkeit der DCS-3110 bezeichnet, Bewegungen zu erkennen. Um die Bewegungserkennung einzurichten, gehen Sie auf „Setup“->„Motion Detection“ in der Web-Konfiguration der DCS-3110. - Akivieren Sie die Bewegungserkennung - Klicken Sie auf ‚New’ (neu), um einen Bewegungserkennungsbereich zu erstellen.
