Verwandte Anleitungen für D-Link DCS-933L
Inhaltszusammenfassung für D-Link DCS-933L
- Seite 1 Version 1.0 | 01/03/2013 Benutzerhandbuch Wireless N H.264 Tag/Nacht-Netzwerkkamera DCS-933L...
-
Seite 2: Übersicht Über Das Benutzerhandbuch
Übersicht über das Benutzerhandbuch D-Link behält sich das Recht vor, diese Veröffentlichung jederzeit nach Bedarf zu überarbeiten und inhaltliche Änderungen daran vorzunehmen, ohne jegliche Verpflichtung, Personen oder Organisationen von solchen Überarbeitungen oder Änderungen in Kenntnis zu setzen. Informationen in diesem Dokument sind möglicherweise im Zuge der Entwicklung und Anpassung unserer Dienste und Websites überholt und damit nicht mehr relevant. -
Seite 3: Inhaltsverzeichnis
Firmware-Upgrade .............41 Anmerkungen zur drahtlosen Installation ......16 Status ....................42 WPS - Einrichtung per Knopfdruck ........17 Geräteinfo ................42 mydlink ...................18 Aktiver Benutzer ..............43 Konfiguration ..............19 Fehlerbehebung ..............44 Verwendung der Web-Konfigurationsoberfläche ..19 Live Video ..................20 Technische Daten .............47 Setup ....................21 D-Link DCS-933L Benutzerhandbuch... -
Seite 4: Produktübersicht
Abschnitt 1 - Produktübersicht Produktübersicht Packungsinhalt • DCS-933L Wireless N H.264 Tag/Nacht-Netzwerkkamera • Kat.5 Ethernet-Kabel • Netzteil (Stromadapter) • Benutzerhandbuch und Software (auf CD) • Installationsanleitung • Montageset Hinweis: Die Verwendung eines Netzteils mit einer anderen Spannung als in dem zum Lieferumfang gehörenden Netzteil führt zu Schäden. -
Seite 5: Einführung
Sicherheits- und Überwachungszwecken überträgt. Die IR LED bietet Ihnen, ungeachtet der vorherrschenden Lichtverhältnisse, Überwachungsmöglichkeiten rund um die Uhr. Die DCS-933L kann mittels Fernzugriff über Ihr lokales Netz von jedem PC/Notebook aus oder über das Internet mithilfe eines Webbrowsers gesteuert werden. Der einfache Installationsvorgang und die anschauliche webbasierte Oberfläche ermöglichen eine einfache Integration in Ihr Ethernet/Fast Ethernet-Netzwerk oder 802.11.11b/g/n Drahtlosnetzwerk und mit dem Repeater-... -
Seite 6: Funktionen Und Leistungsmerkmale
Die DCS-933L bietet sowohl IEEE 802.11b/g/n und Ethernet/Fast-Ethernet-Konnektivität, wodurch sie DCS-933L einfach in Ihre vorhandene Netzwerkumgebung integriert werden kann. Die DCS-933L ist mit einem 10 Mbit/s Ethernet oder 100 Mbit/s Fast Ethernet basierten Netzwerk für herkömmlich verkabelte Umgebungen verwendbar und kann für zusätzliche Flexibilität mit 802.11b/g/n Routern oder Access Points genutzt werden. Die Site Survey-Funktion ermöglicht Ihnen auch, alle verfügbaren Drahtlosnetze anzuzeigen und Verbindungen zu ihnen herzustellen. -
Seite 7: Hardware-Überblick

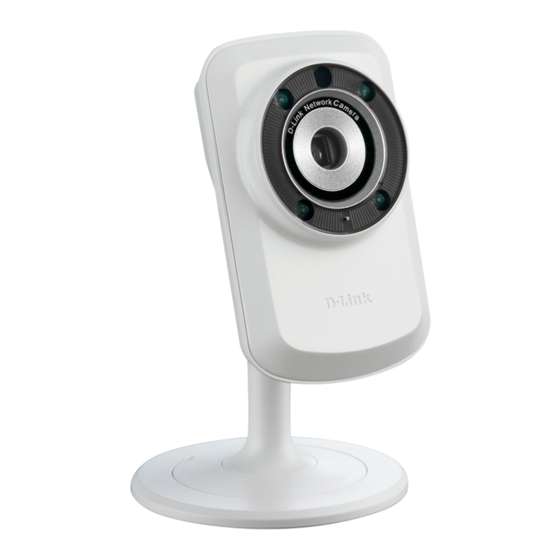

Abschnitt 1 - Produktübersicht Hardware-Überblick Ansicht von vorn Lichtsensor IR-LED Kameraobjektiv Mikrofon D-Link DCS-933L Benutzerhandbuch... -
Seite 8: Rückansicht
Abschnitt 1 - Produktübersicht Rückansicht Stromanschluss Ethernet-Port LED für Stromversorgung und Netzwerkanschluss Rücksetztaste/-knopf (Reset) WPS-LED WPS-Taste Kamerafuß D-Link DCS-933L Benutzerhandbuch... -
Seite 9: Installation
Manuelle Hardware-Installation: Dieser Abschnitt zeigt Ihnen, wie Sie Ihre Kamera manuell einrichten. Um jedoch die mydlink-Funktionen Ihrer Kamera zu verwenden, müssen Sie trotzdem den Assistenten zur Installation der Kamera ausführen. Weitere Informationen hierzu finden Sie auf Seite 15. D-Link DCS-933L Benutzerhandbuch... -
Seite 10: Konfigurationsfreie Drahtlose Verbindungen
Kamera auch automatisch Ihrem mydlink-Konto hinzu. Nach der kurzen Zeit, die für diesen Vorgang nötig ist, können Sie aus der Ferne (remote) über die Website www.mydlink.com auf Ihre DCS-933L zugreifen, um sie zu verwalten und zu überwachen. -
Seite 11: Prüfen Sie Ihr Mydlink-Konto
(Neues Gerät gefunden) im linken unteren Fensterbereich. Klicken Sie auf die Benachrichtigung, um fortzufahren. Es wird eine Zusammenfassung und Bestätigung der automatisch konfigurierten Details angezeigt. Notieren Sie sich die Informationen und klicken Sie auf Ja, um die Kamera Ihrem Konto hinzuzufügen. D-Link DCS-933L Benutzerhandbuch... - Seite 12 Ihre Kamera ist nun eingerichtet und Sie können mit „mydlink“ auf Seite 18 fortfahren, um mehr über die mydlink-Funktionen dieser Kamera zu erfahren, oder Sie können mit „Konfiguration“ auf Seite 19 fortfahren, wenn Sie Informationen zur erweiterten Konfiguration Ihrer Kamera wünschen. D-Link DCS-933L Benutzerhandbuch...
-
Seite 13: Assistent Zur Installation Der Kamera
Sie schrittweise durch den Installationsprozess, vom Anschließen Ihrer Hardware und Konfiguration Ihrer Kamera bis zur Registrierung in Ihrem mydlink-Konto. Hinweis: Falls das Autorun-Programm nicht startet, wenn Sie die CD in das CD-ROM-Laufwerk Ihres PCs einlegen, öffnen Sie Ihr CD-ROM-Laufwerk unter 'Arbeitsplatz' und doppelklicken Sie auf die Datei autorun.exe. D-Link DCS-933L Benutzerhandbuch... -
Seite 14: Mac-Benutzer
Desktop Ihr CD-Laufwerk und doppelklicken Sie auf die Datei SetupWizard. Nach etwa 20-30 Sekunden, wird der Setup-Assistent geöffnet. Er führt Sie schrittweise durch den Installationsprozess, vom Anschließen Ihrer Hardware und Konfiguration Ihrer Kamera bis zur Registrierung in Ihrem mydlink-Konto. D-Link DCS-933L Benutzerhandbuch... -
Seite 15: Manuelle Hardware-Installation
Sie können WPS verwenden, um die Kamera drahtlos mit Ihrem Netzwerk zu verbinden. Weitere Informationen finden Sie unter „WPS - Einrichtung per Knopfdruck“ auf Seite 17. Wenn Ihr Router WPS nicht unterstützt, können Sie die Drahtloseinstellungen der Kamera trotzdem in der Web-Benutzeroberfläche der Kamera einstellen. D-Link DCS-933L Benutzerhandbuch... -
Seite 16: Anmerkungen Zur Drahtlosen Installation
Abschnitt 2 - Installation Anmerkungen zur drahtlosen Installation Die drahtlose Netzwerkkamera von D-Link bietet Ihnen Zugriff auf Ihr Netzwerk mithilfe einer drahtlosen Verbindung von überall innerhalb des Betriebsbereichs Ihres drahtlosen Netzwerks. Dabei ist jedoch zu berücksichtigen, dass Anzahl, Stärke und Anordnung von Wänden, Decken oder anderen Objekten, die das Funksignal durchdringen muss, die Reichweite einschränken... -
Seite 17: Wps - Einrichtung Per Knopfdruck
Schaltfläche klicken. Wenn Sie sich nicht sicher sind, wo sich die WPS-Taste an Ihrem Router genau befindet, finden Sie die entsprechenden Informationen im Benutzerhandbuch Ihres Routers. Die DCS-933L stellt automatisch eine sichere Funkverbindung zu Ihrem Router her. Bei Herstellung der Verbindung blinkt die grüne LED und Ihre Kamera führt einen Neustart durch. -
Seite 18: Mydlink
Abschnitt 2 - Installation mydlink Nach Registrierung Ihrer DCS-933L Kamera in einem mydlink-Konto mithilfe des Assistenten zur Installation der Kamera können Sie aus der Ferne (remote) über die Website www.mydlink.com auf Ihre Kamera zugreifen. Sobald Sie sich in Ihrem mydlink- Konto angemeldet haben, wird ein Fenster, das dem folgenden ähnlich ist, angezeigt:... -
Seite 19: Konfiguration
Nach erfolgreicher Durchführung der Anleitungen des Assistenten (Camera Installation Wizard) ist Ihre Kamera einsatzbereit. Mithilfe der integrierten Web-Konfigurationsoberfläche haben Sie einfachen Zugriff auf Ihre DCS-933L und können sie leicht konfigurieren. Geben Sie am Ende des Assistenten die IP-Adresse Ihrer Kamera in einen Webbrowser ein, zum Beispiel Internet Explorer . -
Seite 20: Live Video
Klicken Sie auf die Optionsschaltfläche H.264 oder MJPEG, um auszuwählen, welcher Stream angezeigt werden soll. Zoom: Klicken Sie auf diese Schaltflächen, um das Video zu vergrößern oder zu verkleinern. Audio: Klicken Sie auf diese Schaltflächen, um die Audiowiedergabe ein- und auszuschalten. D-Link DCS-933L Benutzerhandbuch... -
Seite 21: Setup
Hinweis: Um die Kamera bei mydlink zu registrieren und die mit mydlink verbunden Funktionen zu aktivieren, müssen Sie den Assistenten zur Installation der Kamera verwenden. Nähere Informationen finden Sie unter „Assistent zur Installation der Kamera“ auf Seite 13. D-Link DCS-933L Benutzerhandbuch... -
Seite 22: Setup-Assistent Für Die Internetverbindung
Setup-Assistent für die Internetverbindung Dieser Assistent führt Sie Schritt für Schritt durch den Konfigurationsprozess Ihrer neuen D-Link-Kamera und hilft Ihnen, eine Verbindung zum Internet herzustellen. Klicken Sie auf Next (Weiter), um fortzufahren. Wählen Sie, welche Art von Internetverbindung die Kamera verwenden sollte: •... - Seite 23 Klicken Sie auf Next (Weiter), um fortzufahren. Diese Seite zeigt Ihre konfigurierten Einstellungen an. Klicken Sie auf Apply (Übernehmen), um Ihre Änderungen zu speichern und zu aktivieren, oder auf Back (Zurück), um Ihre Einstellungen zu ändern. D-Link DCS-933L Benutzerhandbuch...
-
Seite 24: Netzwerkeinrichtung
Router geöffnet werden. Wenn zum Beispiel der Port auf 1010 geändert wird, muss der Benutzer http://192.168.0.100:1010 anstelle von "http://192.168.0.100" eingeben. UPnP Settings (UPnP- Aktivieren Sie diese Einstellung, um Ihre Kamera als UPnP-Gerät im Netzwerk zu Einstellungen): konfigurieren. D-Link DCS-933L Benutzerhandbuch... -
Seite 25: Einrichtung Des Drahtlosen Netzes
Wireless Security Mode Wählen Sie den drahtlosen Sicherheitsmodus, der von Ihrem drahtlosen (Sicherheitsmodus für Netzwerk verwendet wird. Wenn Sie WEP oder WPA-PSK/WPA2-PSK Drahtlosnetzwerke): auswählen, geben Sie das Kennwort für Ihr drahtlosen Netzwerk in das angezeigte Textfeld ein. D-Link DCS-933L Benutzerhandbuch... -
Seite 26: Repeater Setup (Repeater-Einrichtung)
Stellen Sie die maximale Anzahl an Clients ein, die sich mit dem erweiterten Netzwerk Clients, die sich verbinden dürfen. verbinden dürfen: Wenn Sie Create a New Wireless Network Name (Erstellen eines neuen Namens für Sicherheitsmodus: das drahtlose Netzwerk) auswählen, können Sie Ihre drahtlosen Sicherheitsoptionen hier einstellen. D-Link DCS-933L Benutzerhandbuch... -
Seite 27: Ddns
Geben Sie den Hostnamen des DDNS-Servers ein. (Hostname): User Name Geben Sie Ihren Benutzernamen oder die E-Mail-Adresse ein, die zum (Benutzername): Verbinden mit dem DDNS verwendet wird. Kennwort: Geben Sie Ihr Kennwort ein, das zum Verbinden mit dem DDNS-Server genutzt wird. D-Link DCS-933L Benutzerhandbuch... -
Seite 28: Bildeinrichtung
Flip Image (Bild umdrehen) als auch Mirror (Spiegeln) markiert sein. Brightness Control Hiermit können Sie die Helligkeitsstufe anpassen. (Helligkeitssteuerung): Contrast Control Hiermit können Sie die Kontraststufe anpassen. (Kontraststeuerung): Saturation Control Hiermit können Sie die Sättigungsstufe anpassen. (Sättigungssteuerung): D-Link DCS-933L Benutzerhandbuch... -
Seite 29: Video
Lowest (Höchste, Hoch, Mittel, Niedrig und Niedrigste). View Mode Wählen Sie auf der Seite Live Video die Standard-Codierung, die beim Ansehen (Ansichtsmodus): des Videos verwendet werden soll. Light Frequency Wählen Sie die Frequenz der Beleuchtung und des Stroms, um Bildflimmern zu (Lichtfrequenz): reduzieren. D-Link DCS-933L Benutzerhandbuch... -
Seite 30: Audio
Hinweis: Es kann ein paar Sekunden dauern, bis die Kamera den Ton nach Vornahme der Änderungen angepasst hat. Audioeinstellungen: Sie können das Einspeisen der Audiodaten Enable (Aktivieren) oder Disable (Deaktivieren). Volume Settings Wählen Sie die gewünschte Laustärke als Prozentwert aus. (Lautstärke): D-Link DCS-933L Benutzerhandbuch... -
Seite 31: Bewegungserkennung
Zeitplans (Schedule), den Sie festlegen. Sensitivity (Empfindlichkeit): Geben Sie an, welcher Unterschied erforderlich ist, um eine Bewegung festzustellen. Detection Areas Klicken Sie mit der Maus in die Bereiche des Videos, die zur (Bewegungserkennungsbereich): Bewegungserkennung überwacht werden sollen. D-Link DCS-933L Benutzerhandbuch... -
Seite 32: Tonerkennung
Geben Sie an, ob die Bewegungserkennung immer (Always) aktiviert Zeit: sein soll oder gemäß eines Zeitplans (Schedule), den Sie festlegen. Erkennungsstufe: Geben Sie die Lautstärke an, die der Ton überschreiten muss, um „erkannt“ zu werden. D-Link DCS-933L Benutzerhandbuch... -
Seite 33: E-Mail
Hinweis: Sie können auch STARTTLS verwenden. Die SMTP-Server-Portnummer ist dann 587. Hinweis: Wenn Sie einen Yahoo SMTP-Server verwenden möchten, unterscheidet sich die SMTP- Serveradresse je nach registrierter Region und nur SMTP-Port 465 wird für SSL-TLS unterstützt. D-Link DCS-933L Benutzerhandbuch... - Seite 34 (wie oben angegeben), jedoch werden Videoclips gemäß den E-Mail-Konto Einstellungen für das Videolimit, das Sie angeben, aufgenommen. aktivieren: Test E-mail Es wird eine Test-E-Mail gemäß den von Ihnen oben angegebenen E-Mail- Account (E-Mail- Einstellungen gesendet. Konto testen): D-Link DCS-933L Benutzerhandbuch...
-
Seite 35: Ftp
• Wä h l e n S i e M o t i o n / S o u n d D e te c t i o n ( B e we g u n g s - / Tonerkennung), wenn die Kamera nur dann Bilder hochladen soll, wenn eine Bewegung oder ein Ton erkannt wird. D-Link DCS-933L Benutzerhandbuch... - Seite 36 überschrieben. Time Zone Wenn Sie auf Test klicken, wird ein JPEG-Test-Schnappschuss an den (Zeitzone): oben angegebenen FTP-Server gesendet, um sicherzustellen, dass Ihre Einstellungen richtig sind. Es wird eine Test-E-Mail gemäß den von Ihnen oben angegebenen E-Mail-Einstellungen gesendet. D-Link DCS-933L Benutzerhandbuch...
-
Seite 37: Uhrzeit Und Datum
Sie das Datum und die Uhrzeit manuell einstellen. Sie können (Datum und Zeit außerdem auf Copy Your Computer’s Time Settings (Zeiteinstellungen manuell einstellen): Ihres Computers kopieren) klicken, um das Datum und die Uhrzeit auf Basis der Einstellungen Ihres Computers automatisch einzustellen. D-Link DCS-933L Benutzerhandbuch... -
Seite 38: Tag/Nachtmodus
Modus): Always Night Die Kamera verwendet immer den Nachtmodus. Mode (Immer- Nacht-Modus): Day Mode Die Kamera verwendet den Tagmodus zu den von Ihnen angegebenen Zeiten Schedule (Tag- und schaltet außerhalb dieser Zeiten in den Nachtmodus um. Modus-Zeitplan): D-Link DCS-933L Benutzerhandbuch... -
Seite 39: Wartung
Kennwort ein, geben Sie das Kennwort nochmals ein und klicken Sie dann auf Add (Hinzufügen). Es können bis zu 8 Benutzerkonten erstellt werden. User List (Benutzerliste): Zeigt die Kontonamen der autorisierten Benutzer an. Sie können jedes Konto durch Klicken auf das Ändern- oder Löschen-Symbol ändern oder löschen. D-Link DCS-933L Benutzerhandbuch... -
Seite 40: System
Sie, dass dadurch alle Änderungen gelöscht werden, die Sie an den zurücksetzen): Einstellungen der Kamera vorgenommen haben. Reboot The Device Klicken Sie auf Reboot the Device (Gerät neu starten), um das Gerät neu zu (Gerät neu starten): starten. D-Link DCS-933L Benutzerhandbuch... -
Seite 41: Firmware-Upgrade
Abschnitt 3 - Konfiguration Firmware-Upgrade Ihre aktuelle Firmware-Version und das Datum werden auf Ihrem Bildschirm angezeigt. Auf der D-Link Support-Seite können Sie überprüfen, welche die aktuellen Firmware-Versionen sind. Um die Firmware Ihrer DCS-933L zu aktualisieren, laden Sie die aktuelle Firmware von der D-Link Support-Seite auf Ihre lokale Festplatte herunter. -
Seite 42: Status
Abschnitt 3 - Konfiguration Status Geräteinfo Dieser Abschnitt zeigt Ihnen alle Informationen zu Ihrem Gerät und den Netzwerkeinstellungen im Detail. D-Link DCS-933L Benutzerhandbuch... -
Seite 43: Aktiver Benutzer
Abschnitt 3 - Konfiguration Aktiver Benutzer Auf dieser Seite sind alle Informationen über aktive Benutzer wie beispielsweise der Benutzername, die IP-Adresse und die Zeit aufgeführt, zu der der Kamerazugriff begann. D-Link DCS-933L Benutzerhandbuch... -
Seite 44: Fehlerbehebung
Ihre Einstellungen auf die werkseitigen Standardeinstellungen zurück. Um die Einstellungen Ihrer Kamera zurückzusetzen, verwenden Sie eine entsprechend auseinandergezogene Büroklammer (oder einen ähnlich spitzen Gegenstand) und drücken und halten Sie die RESET-Taste mindestens 3 Sekunden lang, während Ihre Kamera angeschlossen ist. D-Link DCS-933L Benutzerhandbuch... - Seite 45 Halogenlampen, ausgesetzt wurde. Bringen Sie die Kamera sofort an einem schattigeren Ort an, da der Sensor beschädigt wird, wenn er längere Zeit hellem Licht ausgesetzt wird. 7. Die Kamera produziert verrauschte Bilder. Wie kann ich das Problem lösen? Die Videobilder sind möglicherweise verrauscht, wenn die Kamera in einer sehr schwach ausgeleuchteten Umgebung verwendet wird. D-Link DCS-933L Benutzerhandbuch...
- Seite 46 'Internetoptionen' aktiviert ist. Sie müssen eventuell auch die Sicherheitseinstellungen Ihres Webbrowsers ändern, damit das ActiveX Plugin installiert werden kann. Wenn Sie eine niedrigere Version des Internet Explorers als Version 6 nutzen, müssen Sie ein Upgrade Ihres Webbrowsers vornehmen, um das von der Internetkamera übertragene Streaming Video zu sehen. D-Link DCS-933L Benutzerhandbuch...
-
Seite 47: Technische Daten
• JPEG für Standbilder • NTP Client (D-Link) VIDEOFUNKTIONEN UND -LEISTUNGSMERKMALE • DNS Client • Einstellbare Bildgröße und -qualität • DDNS Client (Dyndns und D-Link) • Zeitstempel und Text-Overlay • SMTP Client • Bildumdrehen und Spiegeln • FTP Client • HTTP Server AUFLöSUNG... - Seite 48 • Einschließlich Ausleger und Stativ:: 65,8 x 65 x 126 mm • Nur Kamera: 27,2 x 60 x 96 mm GEWICHT • 96.2 g (ohne Ausleger und Stativ) MAx. STROMVERBRAUCH • 4 W BETRIEBSTEMPERATUR • 0 ˚C bis 40 ˚C D-Link DCS-933L Benutzerhandbuch...
