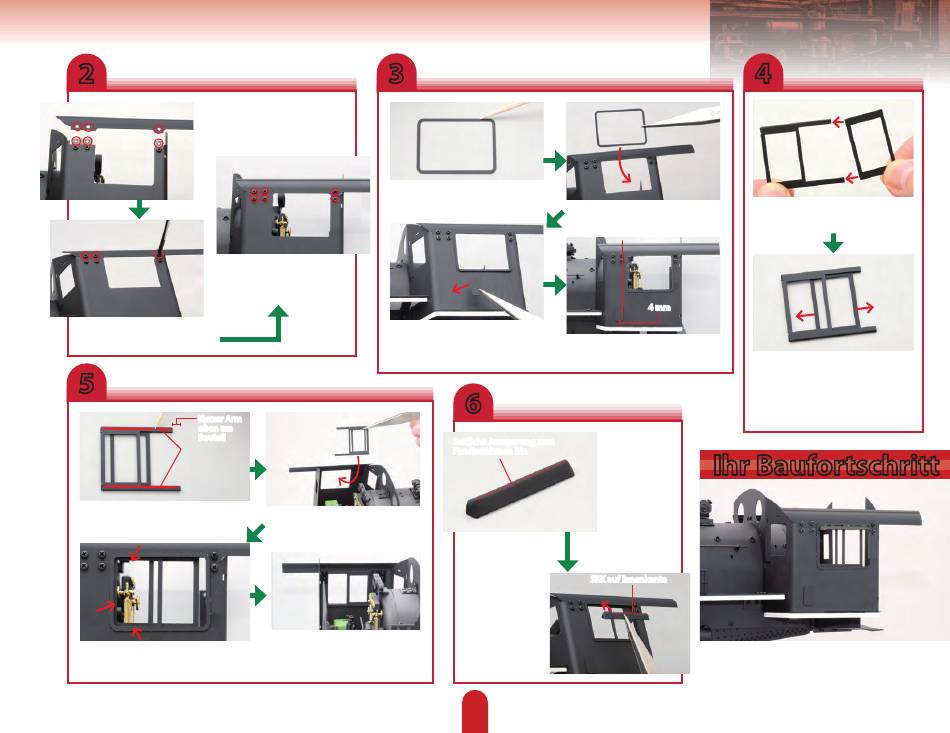

De Agostini Modelspace C57 Bedienungsanleitung Seite 6

2
Richten Sie die Führer-
standsoberseite an allen
markierten Löchern aus.
Wenn die Oberseite an der
Seitenwand ausgerichtet ist,
ziehen Sie alle Schrauben
vollständig fest.
Befestigen Sie sie mit drei wei-
teren 2 x 2 mm Schrauben.
5
Kurzer Arm
oben am
Bauteil
Bestreichen Sie die Rückseite der
Fensterbaugruppe in den markierten
Bereichen mit SKK.
Platzieren Sie das Teil wie im Bild und
beachten Sie dabei die mit Pfeilen
markierten Abstände.
3
Bestreichen Sie die Oberfläche des
Seitenfensterrahmens sorgfältig
mit SKK.
Befestigen Sie nun den Abzug am
Führerstand. Richten Sie das Bauteil
wie hier rechts im Bild zu sehen aus.
Führen Sie das Bauteil mit der
Seite mit Klebstoff zur Innenwand
zeigend in den Führerstand ein.
Ihre Baugruppe sollte so aussehen.
Achten Sie darauf, dass kein
Klebstoff auf die beweglichen
Fensterteile gerät.
Befestigen Sie den Rahmen von
außen am Fenster.
Hier sehen Sie die korrekte
Position des Bauteils.
6
Tragen Sie SKK
Seitliche Aussparung zum
entlang der
Fensterrahmen hin
Innenseite der
Oberkante der
Seitenfenster-
traufe auf.
SKK auf Innenkante
Setzen Sie die
Traufe an ihren
Platz auf den
Fensterrahmen.
133
4
Schieben Sie Seitenfenster B in
Seitenfenster A (im Bild oben links).
4 mm
Schieben Sie Fenster B einige Male
hin und her, um den korrekten Sitz
zu überprüfen. (Hinweis: Achten
Sie darauf, dass in den folgenden
Bauphasen kein Klebstoff zwischen
diese Teile gerät.)
Ihr Baufortschritt
