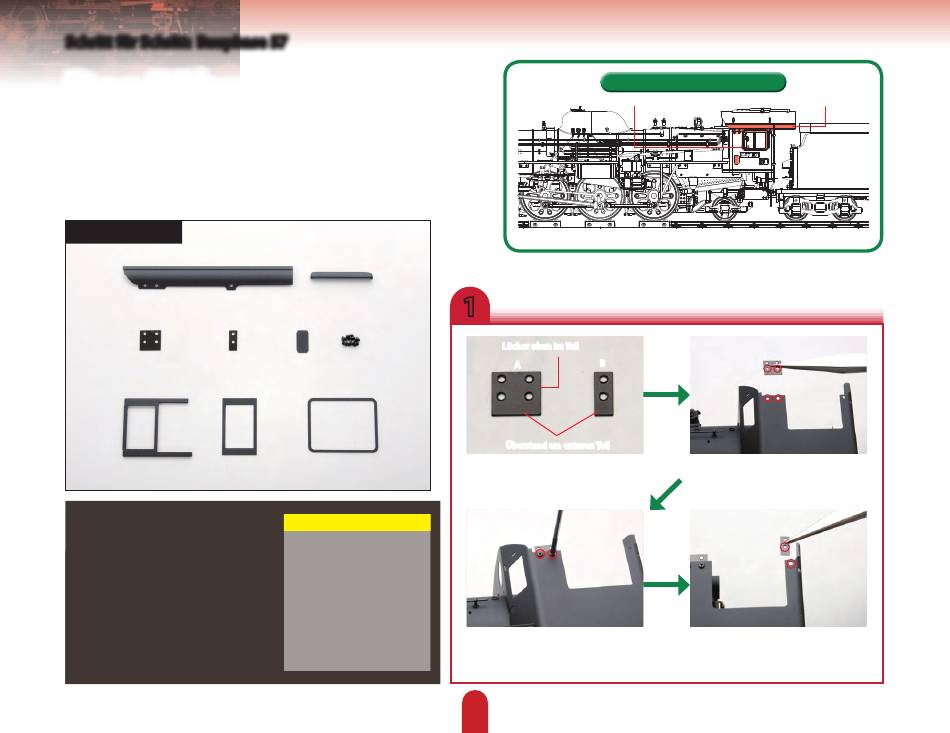

Schritt für Schritt: Bauphase 57
Der Führerstand 4
Ihre Bauteile
Führerstandsoberseite (links)
Verbindungsstück A
Verbindungsstück B
Seitenfenstertraufe
Abzug
Seitenfenster A (links)
Seitenfenster B
Seitenfensterrahmen
Schrauben (2 × 2 mm) – 7x
1
Nehmen Sie Verbindungsstück A und
B und richten Sie sie wie im Bild aus.
Werk zeuge
Kreuzschlitzschraubendreher
Synthetischer Kautschuk-
Klebstoff (SKK)
Befestigen Sie es von außen mit zwei
2 x 2 mm Schrauben. Ziehen Sie die
Schrauben nur leicht fest.
132
Wohin die Teile gehören
Seitenfenster
Löcher oben im Teil
B
A
Überstand am unteren Teil
Führerstandsoberseite
Richten Sie die unteren Löcher von
Verbindungsstück A an denen in der
linken Seitenwand des Führerstands aus.
Das Teil sitzt später an der Innenkante.
Bringen Sie Verbindungsstück B auf
die gleiche Weise am hier markierten
Loch am Führerstand an.
