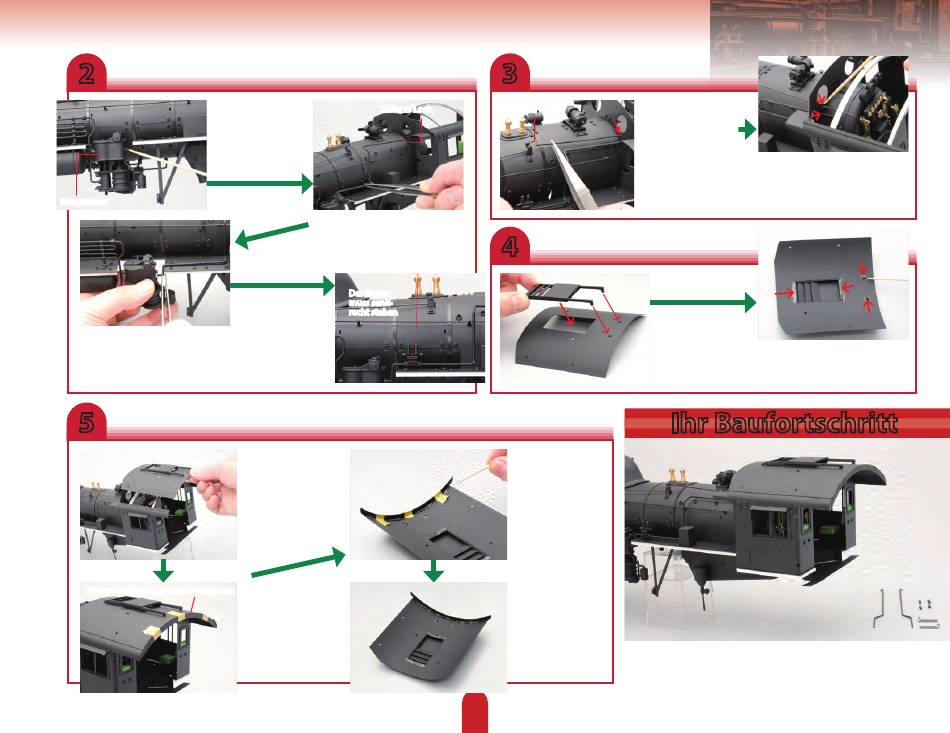

2
Tupfen Sie etwas
SKK in das Loch
im Ende des zuvor
angebrachten
Kompressors.
Kompressor
Setzen Sie dann die andere Spitze
in das Loch im Kompressor ein.
5
Hintere Verbindung muss bündig sein
Unteres Loch
Nehmen Sie nun das Luftkühlrohr
aus Bauphase 49 und passen Sie die
Spitze (halten Sie das Bauteil dabei
wie im Bild) in das markierte Loch in
der vorderen Führerstandswand ein.
Der Regler
muss senk-
Nehmen
recht stehen
Sie nun den
Druckregler aus
Bauphase 49
und befestigen
Sie ihn mit SKK
am Kompressor.
Senken Sie das Dach
auf den Führerstand.
Die Seiten sollten zwi-
schen die Lippen der
rechten und linken
Führerstandsoberseite
passen.
Befestigen Sie
das Hinterteil des
Führerstandsdachs
aus Bauphase 59 mit
Abdeckband an der
Baugruppe.
3
Nehmen Sie die
SKK hier
Steuerventilstange
aus Bauphase 36 und
passen Sie eine Spitze
in das markierte Loch
im Führerstand ein
und die andere in den
Steuerventilhebel.
Befestigen Sie sie hier
mit SKK.
4
Entfernen Sie das
Dach wieder und
befestigen Sie das
Hinterteil mit SKK
an seinem Platz.
Entfernen Sie das Ab-
deckband, wenn der
Klebstoff getrocknet
ist, und tragen Sie an
diesen Stellen eben-
falls SKK auf.
139
Tupfen Sie im Innern des Führer-
standes SKK auf die Eintrittsstelle
des Rohres aus Bauphase 2 und
auf die Stange dieser Bauphase.
Montieren Sie
das Dachfenster
Tupfen Sie SKK von unten auf die
wie im Bild auf
Verbindungsstellen.
dem Füherstands-
dach.
Ihr Baufortschritt
