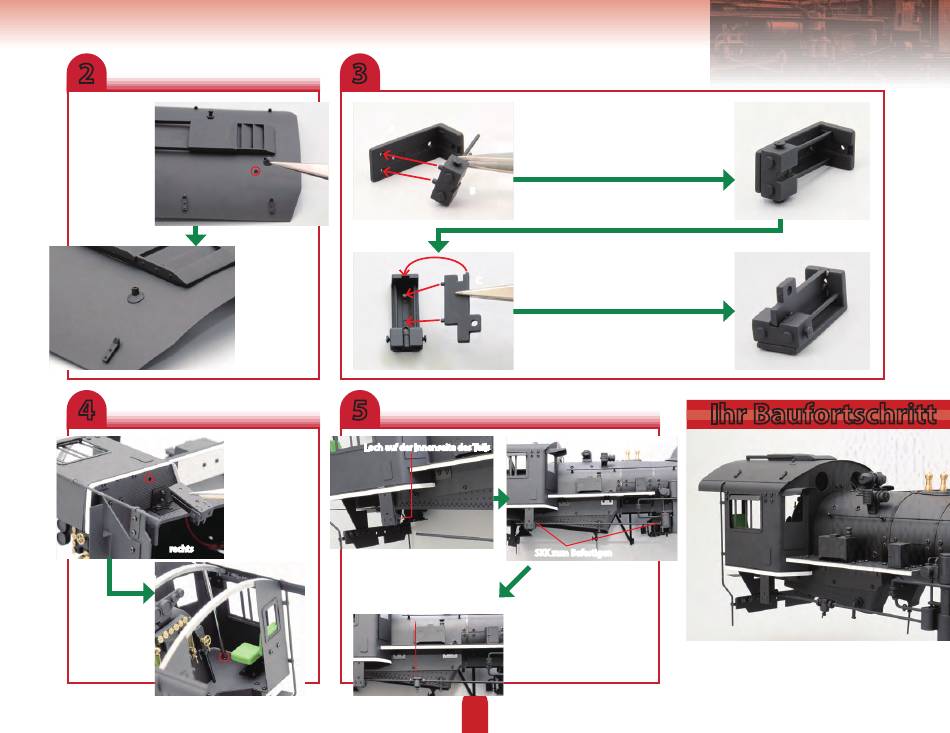

De Agostini Modelspace C57 Bedienungsanleitung Seite 16

2
Befestigen Sie
nun das Sicher-
heitsventil mit
SKK im markier-
ten Loch (Kreis).
Das Ventil sollte
so eingepasst
sein.
4
Das Dreiwege-
ventil wird unten
im Führerstand in
das eingekreiste
Loch gesteckt.
rechts
Befestigen Sie
das Bauteil
von oben mit
einer 2 x 3 mm
Schraube.
3
Bringen Sie zur Montage des Drei-
wegeventils Teil B an Teil A an, wie
Right A
im Bild dargestellt. Fixieren Sie die
Teile mit SKK.
B
Bringen Sie nun Teil C an, wie
im Bild zu sehen. Befestigen
C
Sie es mit SKK.
5
Loch auf der Innenseite des Teils
Nehmen Sie nun das Luftkühl-
rohr aus Bauphase 51 und
setzen Sie eine Spitze in das
Loch auf der Innenseite des
Dreiwegeventils ein.
Befestigen Sie nun den
Druckregler mit SKK wie
im Bild zu sehen in der
Mitte der Rohrleitung.
143
Das Ergebnis sollte so
aussehen.
Ihr Dreiwegeventil sollte nun
so aussehen.
Ihr Baufortschritt
SKK zum Befestigen
Setzen Sie die andere
Spitze am markierten
Punkt in die Wasser-
versorgungspumpe ein.
