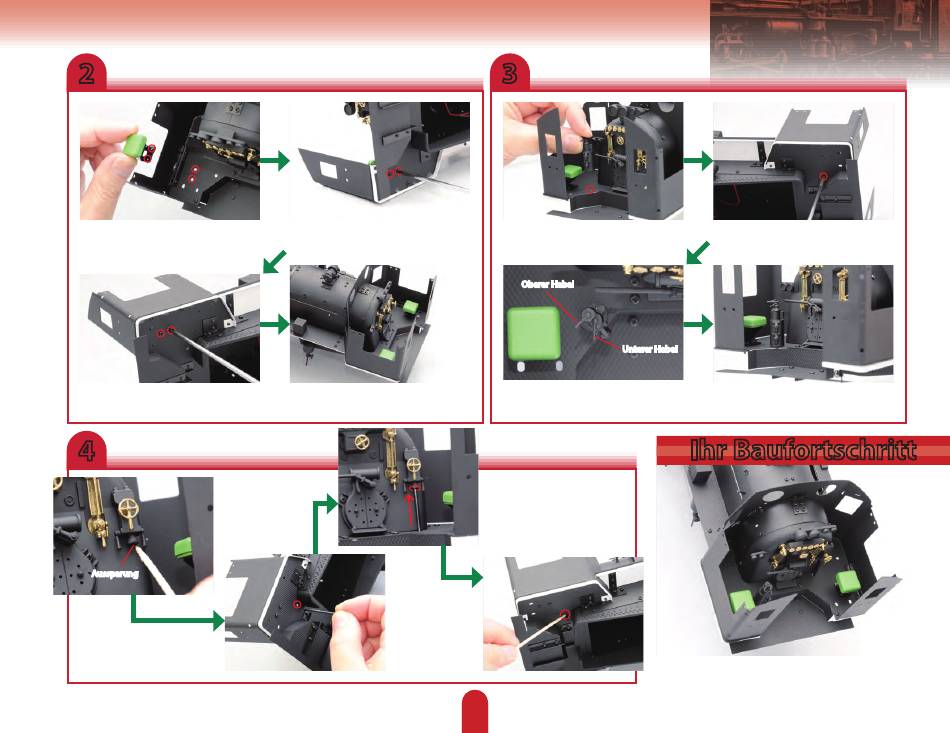

2
Suchen Sie die eingekreisten Löcher in
der linken Seite des Führerstandsbodens.
Richten Sie die Löcher des Sitzgestells
mit diesen aus.
Wiederholen Sie dies auf der rechten
Seite des Führerstands.
4
Geben Sie etwas SKK
auf die Aussparung
an der Unterseite
des Wasserein-
spritzungshalters.
Aussparung
Führen Sie nun die
Wassereinspritzleitung
durch das markierte
Loch.
Schrauben Sie das Teil von unten mit
zwei 2 x 3 mm Schrauben am Boden fest.
So sollten die Sitze jetzt aussehen.
Tupfen Sie zum
Sichern der Teile
etwas SKK auf die
Verbindungsstelle
zwischen Rohrlei-
tung und Führer-
standsboden.
131 131
3
Nehmen Sie nun das Bremsventil und
suchen Sie das eingekreiste Loch im
Führerstandsboden.
Oberer Hebel
Unterer Hebel
Passen Sie das Ventil so an, dass die
beiden Hebel an der Oberseite wie hier
im Bild ausgerichtet sind.
Passen Sie die vorstehende
Spitze des Rohres in die
mit Klebstoff präparierte
Aussparung ein.
Halten Sie das Ventil über das Loch
und sichern Sie es von unten mit einer
2 x 3 mm Schraube.
Ihre Baugruppe sollte so aussehen.
Ihr Baufortschritt
