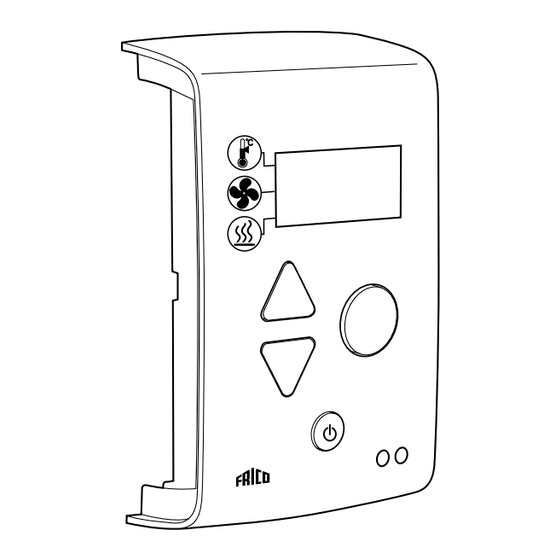

- Seite 1 Original instructions SIRe Basic Quick guide SIReB ..14 ..28 ..7 ..21 ..35 ..42 ..49 ..56 ..77 ..63 ..70...
- Seite 2 SIRe Basic Wiring diagram - Basic SIReB SIReUB1 SD230 SIReRTX SIReB1/B2/B1EC 230V~ (optional) ROOM Pot. Unit ID ACTUATOR SUPPLY SIReCC6XX L=2m (max 50 m) L=1,5m SIReCC6XX (max 50 m) SD230 SIReB1/B2/B1EC 230V~ ROOM Pot. Unit ID ACTUATOR SUPPLY SIReCC6XX (max 50 m) SD230 SIReB1/B2/B1EC 230V~...
-
Seite 3: Wiring Diagram
SIRe Basic Wiring diagram SIReB SIReUB1 SIReRTX SIReB1/B2/B1EC (optional) 230V~ ROOM Pot. Unit ID ACTUATOR SUPPLY SIReCC6XX L=2m (max 50 m) SIReCC6XX (max 50 m) SIReB1/B2/B1EC 230V~ ROOM Pot. Unit ID ACTUATOR SUPPLY SIReCC6XX (max 50 m) SIReB1/B2/B1EC 230V~ SIReB1/B2/B1EC ROOM Pot. - Seite 4 Wiring diagram - Advanced SIRe B1/B2/B1EC...
- Seite 5 Wiring diagram - Advanced...
- Seite 6 www.frico.se...
- Seite 7 SIRe Basic Kurzanleitung / Inbetriebnahme Betrieb ohne Reglereinheit 1. Prüfen Sie, dass alle Bestandteile vorhanden sind (siehe Abschnitt Bestandteile). 2. Montieren und verbinden Sie alle Geräte und Komponenten sowie ggf. Zubehör (z. B. Stellmotor); siehe Schaltplan. Um das Gerät Sind mehrere Geräte angeschlossen, vorübergehend ohne legen Sie für jedes Gerät eine eigene ID externe Regelung zu...
- Seite 8 SIRe Basic Inbetriebnahme 30 - 60 s 2 0 8 Vorherrschende Raumtemperatur Einstellung der gewünschten Raumtemperatur auf 5 - + 30 °C Einstellung der Ventilatorstufe auf 1 - 5 Heizung aktivieren 0 = Keine Heizung 1 = Heizstufe 1 möglich 2 = Heizstufe 2 möglich (3 = Heizstufe 3 möglich) Heizstufen geregelt durch Thermostat.
- Seite 9 SIRe Basic Bestandteile SIReB SIReUB1 Wandabdeckung SIReCC605 Beschreibung HxBxT [mm] SIReUB1 Reglereinheit mit Raumtemperaturfühler 120x70x35 SIReCC605 Modulares Kabel RJ12 (6/6) Optional SIReRTX SIReCJ4 SIReCJ6 SIReCC Beschreibung HxBxT Externer Raumtemperatursensor 70x33x23 SIReRTX SIReCJ4 Verbindungsstück für zwei Teile RJ11 (4/4) SIReCJ6 Verbindungsstück für zwei Teile RJ12 (6/6) Modulares Kabel RJ12 (6/6) SIReCC603 SIReCC605...
- Seite 10 SIRe Basic Wasserregelung - Ventilpaket VLSP SD230 BPV10 BPV10 SD230 TRVS SD230 SD230 TRVS Wasserregelung - Ventilsystem* Beschreibung Anschluss VLSP15LF Druckunabhängig DN15 VLSP15NF Druckunabhängig DN15 VLSP20 Druckunabhängig DN20 VLSP25 Druckunabhängig DN25 VLSP32 Druckunabhängig DN32 VOT15 3-Wege-Regelventil mit Stellmotor, Ein/Aus DN15 VOT20 3-Wege-Regelventil mit Stellmotor, Ein/Aus DN20...
- Seite 11 SIRe Basic Betriebsarten Betriebsarten wasserversorgte Heizlüfter Stellen Sie die maximale Ventilatordrehzahl, Betriebsarten Türluftschleier Heizstufen und die gewünschte Werkseinstellungen ermöglicht die manuelle Raumtemperatur ein. Das Thermostat Regelung des Ventilators und die Regelung der kontrolliert die Raumtemperatur durch Heizung per Thermostat ein/aus. Setzen Sie Anpassung der Ventilatordrehzahl.
-
Seite 12: Installationsmenü
SIRe Basic Installationsmenü Parameter-Menü Parameter-Beschreibung Halten Sie gedrückt, bis im P .00 Temperaturdifferenz Heizstufen Statusfenster P00 angezeigt wird. Verwenden Regelt die Differenz zwischen den Heizstufen Sie die Pfeiltasten nach oben/unten um im Automodus bei elektrisch beheizten zwischen den Parametern zu scrollen Geräten, alternativ dazu die Differenz Verwenden Sie die Pfeiltasten nach oben/ zwischen den Ventilatordrehzahlstufen bei... - Seite 13 E.It Interner Sensor- Fehler in einem oder Anschluss des Sensors prüfen. Wenn kein Fehler fehlender interner Sensor in Sensor vorhanden ist, wenden Sie sich an Frico. der Einheit (gilt für Geräte mit Innenfühler). E.ru Fehler Fehler an einem Verbindungen zwischen SIReUB1 and SIReB1(X) Raumsensor Innenraumfühler in der...
