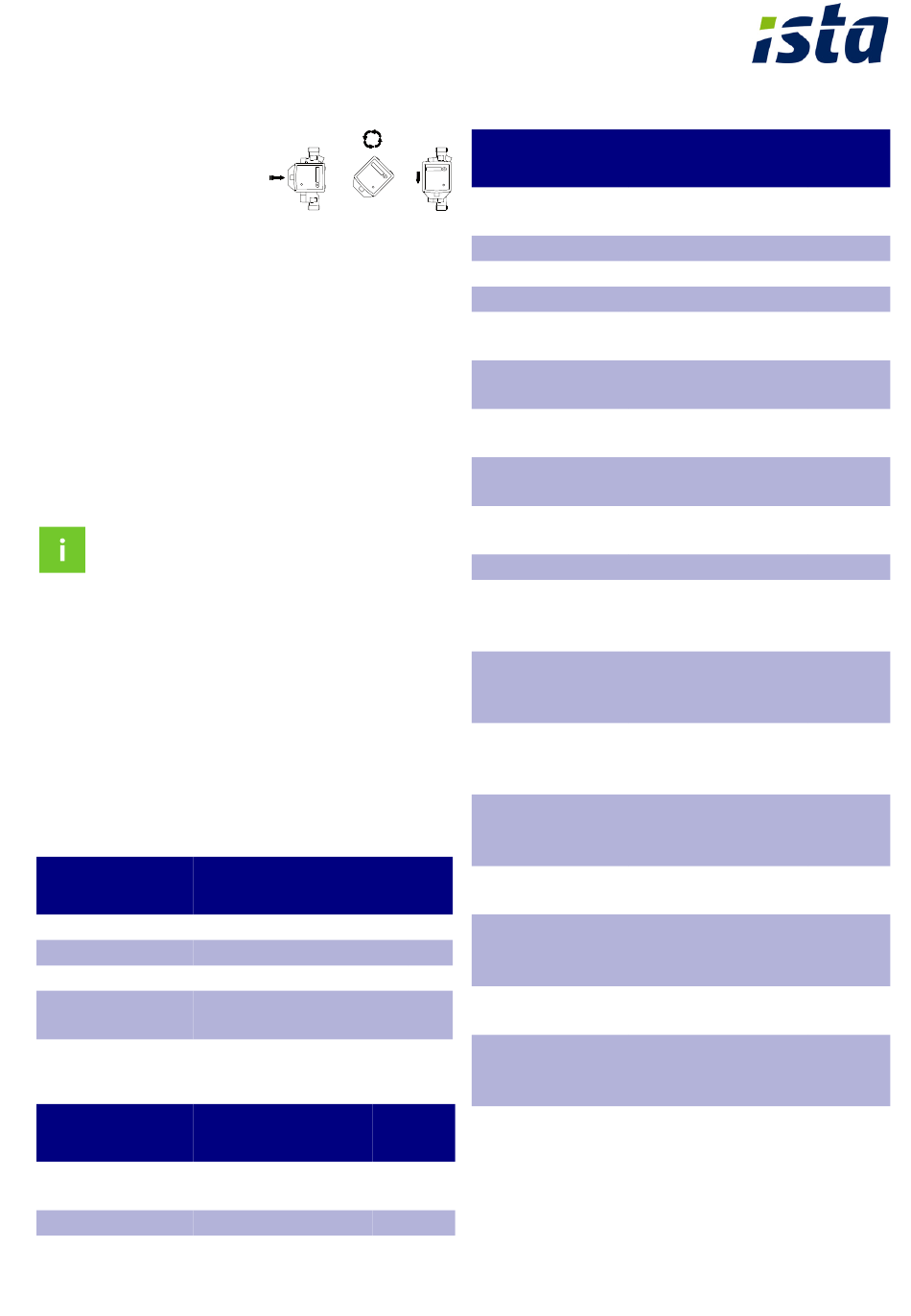

De montage kan verticaal
of horizontaal ten opzichte
van de doorstroomsensor
plaatsvinden. Hiervoor me-
ter van doorstroomsensor
lostrekken, draaien en in gewenste positie plaatsen.
▪
Bij warmwatertemperaturen onder 10 °C of boven 90 °C
moet de meter aan de wand worden bevestigd. Let op
dat er geen condenswater langs de aangesloten leidin-
gen in de meter kan lopen.
▪
Bij uitvoeringen met oplosbare stuurleiding kan deze er
tijdens de installatie af- en weer opgeklemd worden. Let
er hierbij op, dat u alleen gepaarde debietsensoren en
rekenorganen met elkaar verbindt en de juiste aansluit-
volgorde aanhoudt (rood / blauw / wit).
▪
De stuurleiding niet verlengen.
Bediening
De indicaties van de warmteteller zijn in verschillende lus-
sen gerangschikt en kunnen afhankelijk van de configura-
tie van de ultego III eco afwijken van de hier weergegeven
standaard. Wanneer de toets kort wordt ingedrukt, wordt
het display binnen de lus waar u zich bevindt, cyclisch
doorgeschakeld.▼ toont op het display het betreffende dis-
playtype. Door de toets lang ingedrukt te houden, schakelt
u tussen de lussen of stelt u in de invoermodus waarden in.
De displaygegevens van de ultego III eco zijn onderver-
deeld in drie lussen:
Gebruikerslus
Weergave op dis- Betekenis
play
0054567 kWh Opgelopend energie
00065.43 m³ Opgelopen volume
888888 kWh Segmenttest
F - - - Bij storingen storingsmelding
met storingscode
Servicelus
Weergave op dis- Betekenis
play
0,534 m³/h Actuele doorstroom-
hoeveelheid
22,9 kW Actueel vermogen
Weergave op dis-
play
84 47
04.06.08
786
56
3792701
PulSE
123
2345678
18.02.08
3- 01
31.12.07
0034321
00923.12 m³
12
▼
- -.- -.- -
01.06.08
Info
Info
0034321
00923.12
▼
Betekenis
°C Actuele voor-terugloop-
temperatuur
D Datum
Bh Bedrijfsuren
Fh Ontbrekende uren
G Apparaatnummer, 7-cij-
ferig
CH Externe uitleesmodus
(optioneel)
A Primair adres bij optie
M-Bus
K Eigendomsnummer, 7-
cijferig
F0 Tijdstempel voor F0
voorwaarschuwing
FW Firmwareversie
V Peildatum voorgaand
jaar
kWh Energie voorgaand jaar
op de teldatum
Volume voorgaand jaar
op de teldatum
Fh Ontbrekende uren
voorgaand jaar
C Code-invoer voor para-
metrisatie
M Opslagdag maand 1-15 Voor-
door de toets 3 s in te
drukken
kWh Energie voorgaande
maand op de peildatum
m³ Volume voorgaande
maand op de peildatum
▼
Info
Info
Info
Info
Info
Info
Voor-
gaand
jaar
Voor-
gaand
jaar
Voor-
gaand
jaar
Voor-
gaand
jaar
gaande
maand
Voor-
gaande
maand
Voor-
gaande
maand
