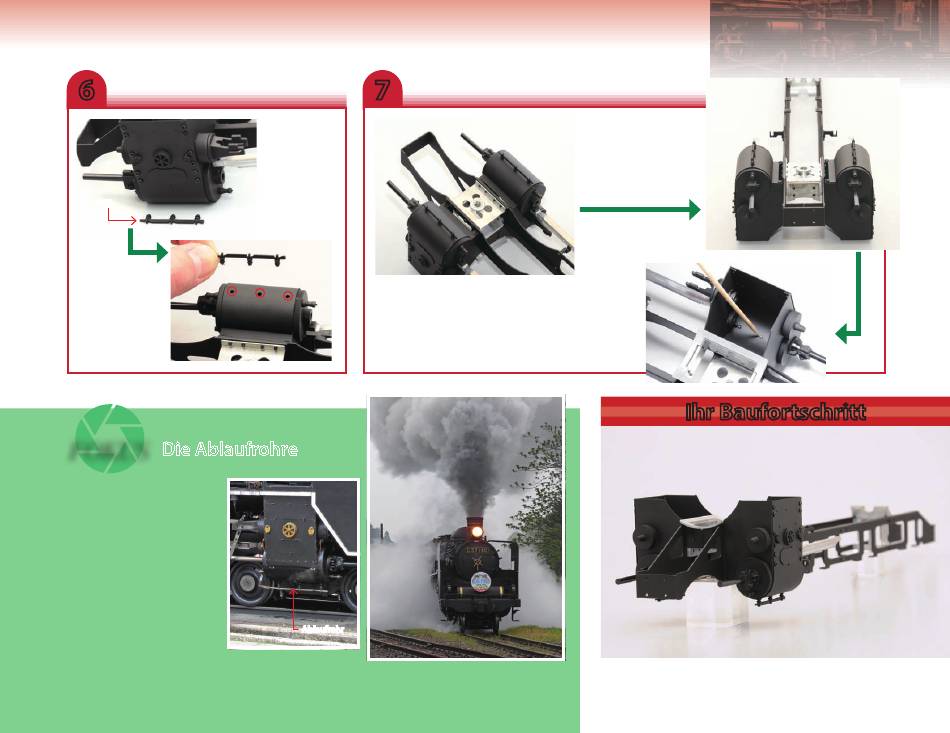

De Agostini MODELSPACE C57 Montageanleitung Seite 9

6
vorn
Geben Sie etwas
synthetischen
Klebstoff auf die
drei Stifte eines der
Rohre. Setzen Sie sie
in die eingekreisten
Löcher an der Unter-
seite der linken
Seitenplatte ein.
FOKUS
Die Ablaufrohre
Wenn Dampf in die Zylinder
eingespeist wird, kann
sich darin, besonders
bei Kälte, aufgrund von
Kondensation Wasser
sammeln, was zu Problemen
bei Dampflokomotiven führen
könnte. Durch die Ablaufrohre
am Boden der Zylinder
kann dieses angesammelte
Wasser aus dem Drucksystem
abgeführt werden.
Ablaufrohr unter einem
Zylinder einer echten C57.
7
Das vordere
Ende jedes
Ablaufrohrs ist
dünner als das
hintere.
Bringen Sie das andere
Ablaufrohr auf die gleiche
Weise an der Unterseite der
rechten Seitenplatte an.
Ablaufrohr
Hier sehen Sie eine C57 in Fahrt mit
vollständig geöffneten Ablaufrohren, die
das Wasser aus den Zylindern ablassen.
Vergewissern Sie sich
vor dem Trocknen des
Klebstoffs, dass die
Ablaufrohre senkrecht
sind, wie dargestellt.
Geben Sie für
besseren Halt etwas
Sekundenkleber auf
die drei Stifte an den
Rohren.
37
Ihr Baufortschritt
