De Agostini MODELSPACE C57 Montageanleitung Seite 8

2

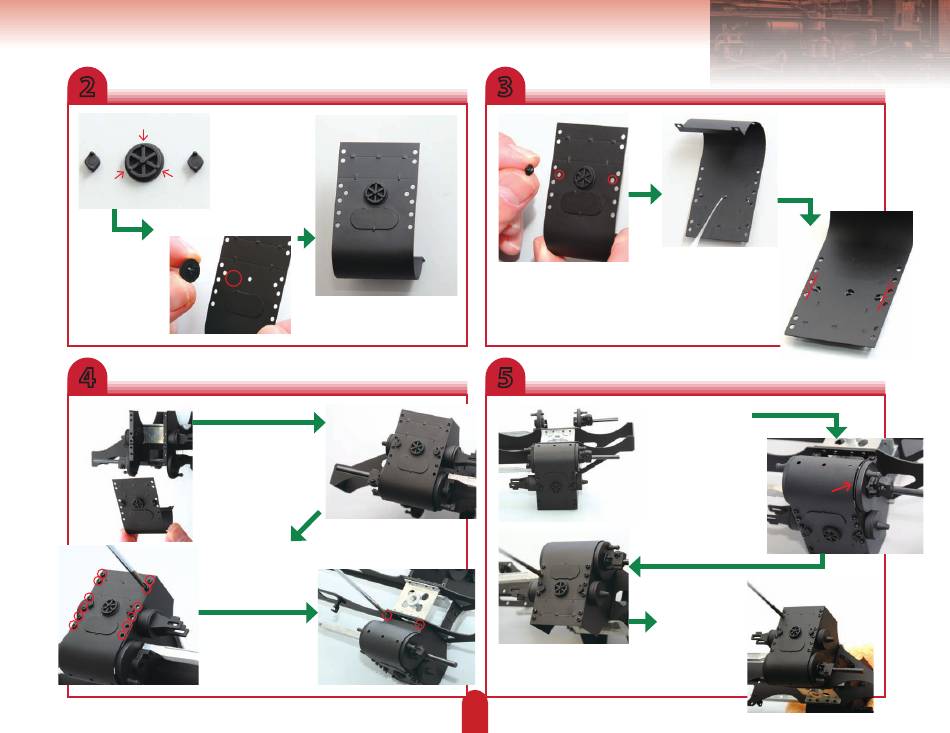

Bereiten Sie ein Luft-
ventilrad und zwei
Lochab deckungen
vor. Halten Sie das
Rad mit den Vor-
sprüngen an den
markierten Stellen
(Pfeile), wenn Sie es
auf die Seitenplatte
aufkleben.
Geben Sie
synthetischen
Kautschuk-Klebstoff
auf die Rückseite
einer Inspektionsluke
und kleben Sie sie
an ihren Platz auf der
Seitenplatte.
4
Richten Sie die Seiten-
plattenbaugruppe an
der vorderen linken und
der hinteren Zylinder-
platte aus.
Ziehen Sie je eine
2 × 2 mm Schraube
in jedem der aus-
gerichteten Löcher
(Kreise) halb fest.
Ziehen Sie zwei
weitere 2 x 2 mm
Schrauben in den
zwei Löchern auf der
Unterseite (Kreise)
halb fest.
Richten Sie das Rad so aus, dass
die Vorsprünge mit denen im
Bild oben links übereinstimmen.
Richten Sie die Löcher in der
Seitenplatte an denen der
Zylinderplatten aus.
36
3
Geben Sie synthetischen
Kautschuk-Klebstoff auf die
Stifte an den Rückseiten der
Lochabdeckungen und setzen
Sie sie in die eingekreisten
Löcher der Seitenplatte ein.
5
Hier die Position der
linken Seitenplatte nach
dem Zusammenbau.
An dieser Stelle könnten
der vordere oder hintere
Zylinderdeckel mit
der Seitenplatte nicht
bündig sein, wie es in
diesem Bild der Fall ist.
Legen Sie die
linke Seite des
Modells auf ein
weiches Tuch oder
Handtuch und
wiederholen Sie
alle Schritte bei
Das vollständige Festziehen
der Schrauben sollte diese der rechten Platte.
Lücke schließen.
Drehen Sie die
Seitenplatte um
und geben Sie
eine kleine Menge
Sekundenkleber auf
die Rückseiten der
Stifte.
Achten Sie darauf,
dass die Löcher
in den Seiten der
Platte nicht von
Klebstoff blockiert
werden.
