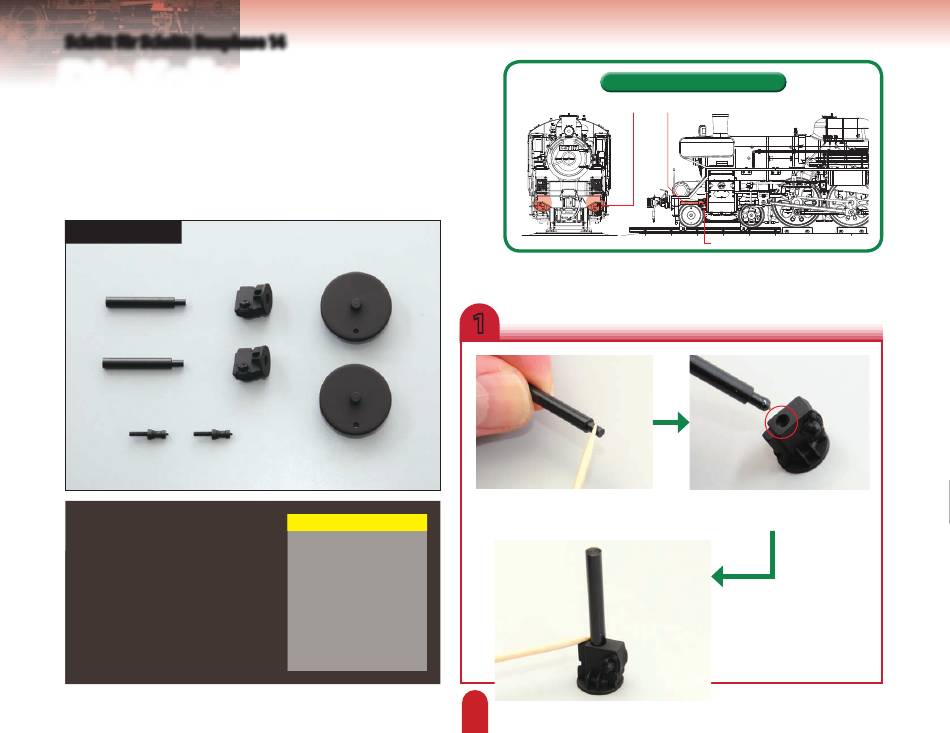

Die Kolbenstangen Und Zylinderdeckel - De Agostini MODELSPACE C57 Montageanleitung

Schritt für Schritt: Bauphase
Die Kolbenstangen
und Zylinderdeckel
Ihre Bauteile
Kolbenstangen – 2x
Kolbenstangengehäuse – 2x
Zylinder-Sicherheitsventile – 2x
Vordere Zylinderdeckel – 2x
14
Werk zeuge
Synthetischer Kautschuk-
Klebstoff
Sekundenkleber
Wohin die Teile gehören
Vorderer Zylinderdeckel
1
Geben Sie synthetischen Kautschuk-
Klebstoff auf das dünne Ende einer
der Kolbenstangen.
33
Kolbenbaugruppe – Stangenführung
Kolbenbaugruppe – Stangenführung
Setzen Sie die Kolbenstange in das
Loch am rechteckigen Ende eines
Kolbenstangengehäuses ein.
Entfernen Sie alle Klebstoffreste
im Bereich der Verbindung der
beiden Teile.
