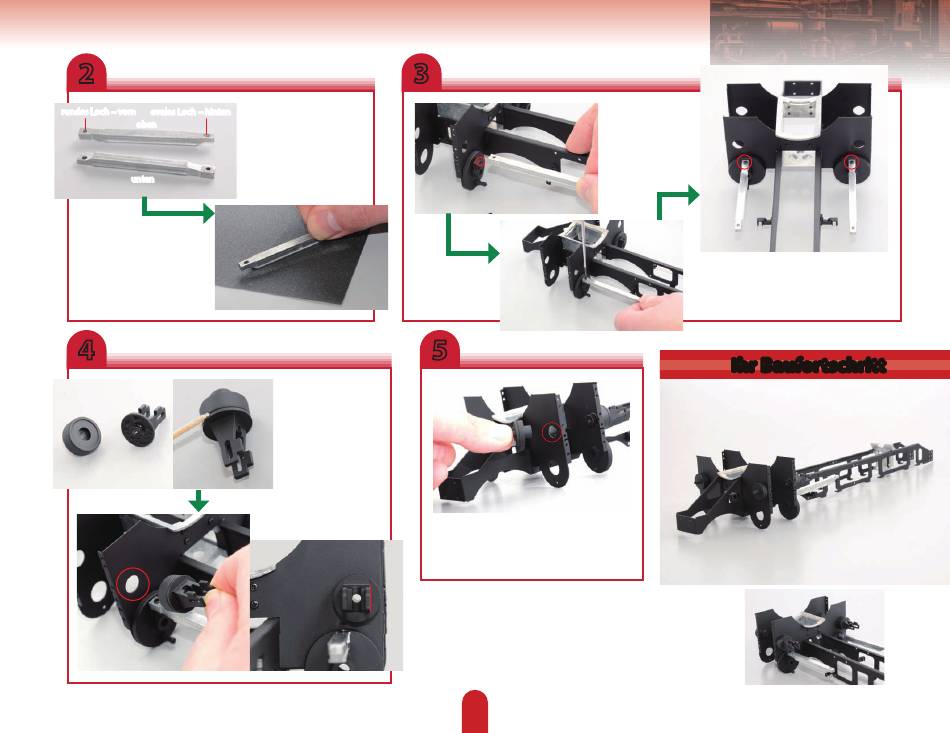

De Agostini MODELSPACE C57 Montageanleitung Seite 4

2
rundes Loch – vorn ovales Loch – hinten
oben
unten
Entfernen Sie etwaige
Fehl stellen mit einer Feile
oder mit Sandpapier. Achten
Sie darauf, die Form der
Stangen nicht zu verändern.
4
3
Prüfen Sie die beiden
Schieberstangen auf Grate
oder Brand schäden vom
Gießen.
Tragen Sie
synthetischen
Kautschuk-Klebstoff
auf die Vorderseite
der Kolbenventil-
führungen B auf
und verbinden Sie
sie wie dargestellt
mit den Führungen
A. Entfernen Sie
überschüssigen
Klebstoff mit einem
Zahnstocher.
Tragen Sie synthetischen Kautschuk-Klebstoff auf
die vorderen Seiten der Kolbenventilführungen A
auf. Setzen Sie die Führungen in die Löcher oberhalb
der Abdeckungen in der hinteren Zylinderplatte.
Korrigieren Sie bevor der Klebstoff getrocknet ist die
Position der Führungen, so dass sie senkrecht (rote
Linie) und parallel zum Trägerrahmen sind.
Positionieren Sie
das vordere Ende
einer der Stangen
über dem Loch
im quadratischen
Vorsprung der
Abdeckung.
Sichern Sie
sie lose mit
einer 2 x 5 mm
Schraube.
5
Tragen Sie etwas synthetischen
Kautschuk-Klebstoffs auf die vorderen
Dampfkastenabdeckungen auf, setzen Sie
die Abdeckungen in die beiden Löcher der
Frontplatten ein und drücken Sie sie gut fest.
32
Wiederholen Sie dies für die andere
Abdeckung.
Ihr Baufortschritt
