6.4 METALGITTER: UCS/M 600 UND UCS/HM 600
Zübehor für die Modelle UCS600 (nicht für UCS900). Das Luftansauggitter und das Luftaus-
blasplenum sind aus Metall.

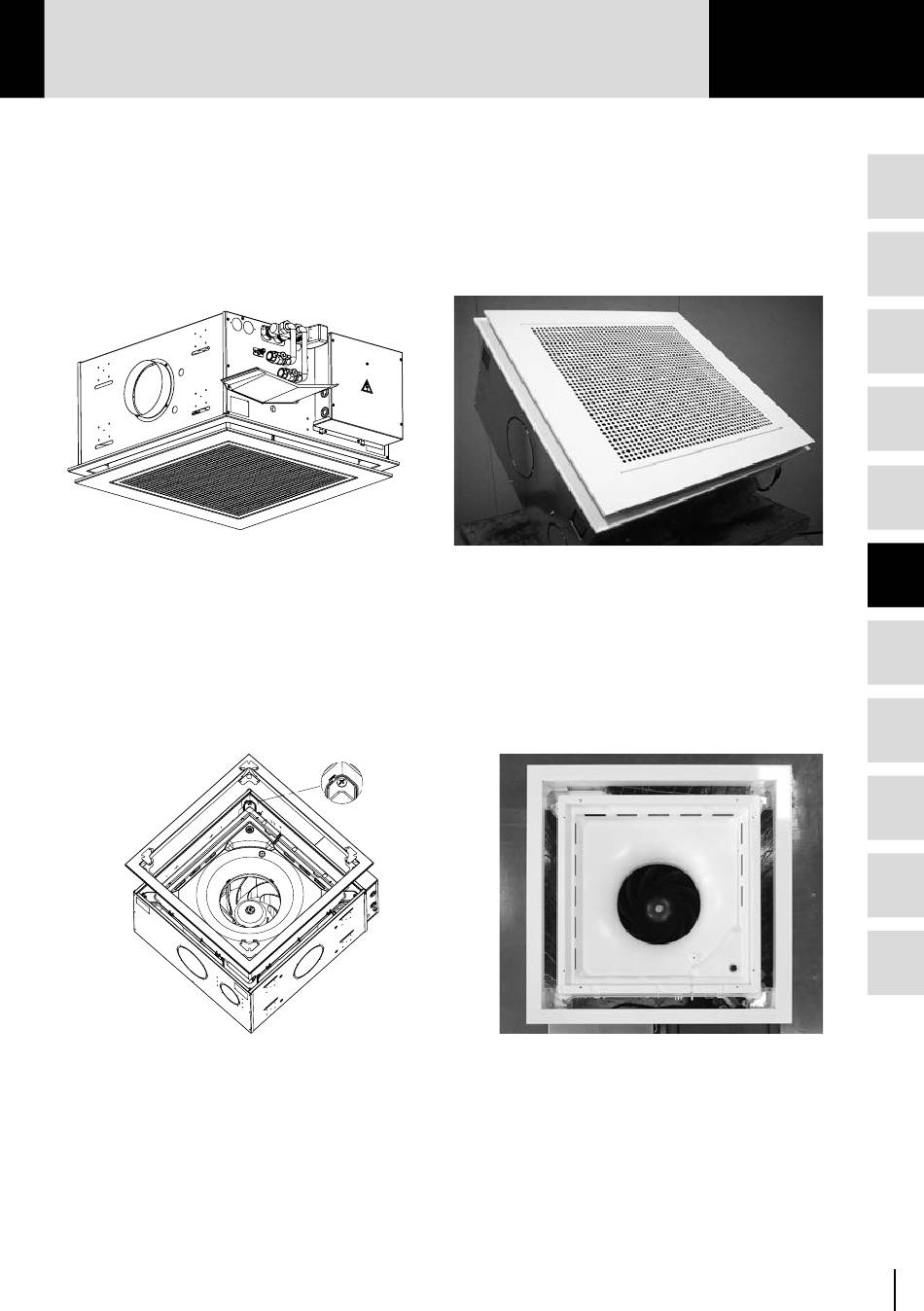

UCS/M 600 Kassettengerät mit standard Metallgitter
6.4.1 FESTSETZUNG DES METALLGITTERS
•
Die vier metrischen Schrauben des Ansaugplenums lösen (Abb.12);
•
Den Rahmen durch eine leichten Druck positionieren, dabei darauf achten die Löcher
der Schrauben zu zentrieren (Abb.13);
Abb.12: Metrische Schrauben des Ansauglenums
•
Die Metallbügel (Abb.14) in den zuvor erstellten Raum einsetzen;
•
Das Luftausblasgitter mit den angegebenen vier metrischen Schrauben endgültig be-
festigen; der Erdungskabel in den richtigen Schlitz einzustecken ist (Abb.15, 16 u. 17);
•
Stellen Sie den Luftfilter wie folgt: schrauben Sie die 4 Schrauben nicht zu fest (Abb.
18), den Filter (Abb.18a) einfügen, hängen Sie die zwei Halterungen mit Hilfe der
speziellen Steckplätze an und die Schrauben anziehen (Abb.18b).
Abb.13: Positionierung des Metallrahmnens UCS/M 600
