6.4 GRIGLIA METALLICA: UCS/M 600 E UCS/HM 600
Opzione disponibile solo per la serie UCS600 (non per la serie UCS900) composto da un grup-
po di aspirazione e mandata in metallo.

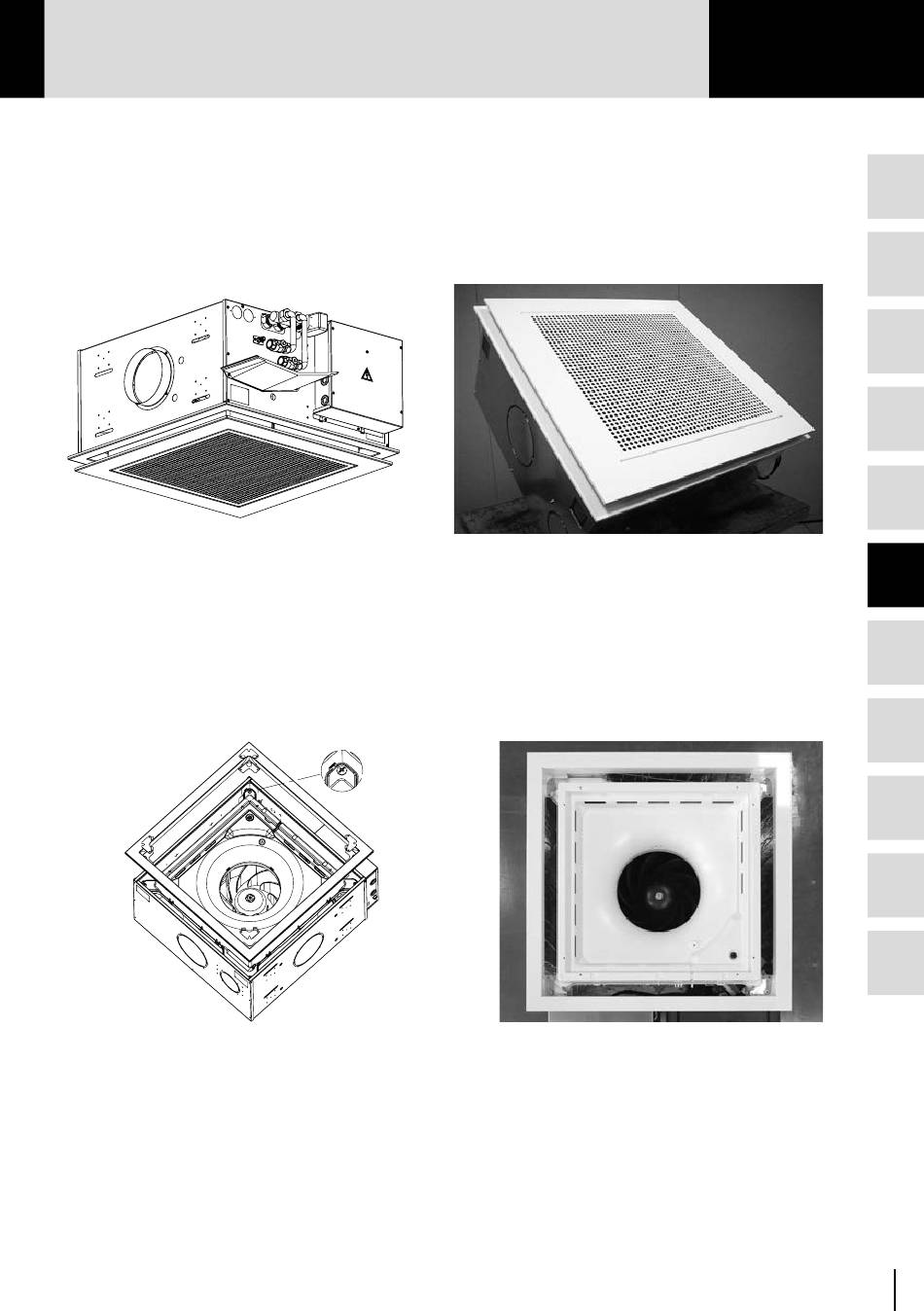

UCS600 con Griglia Metallica

6.4.1 FISSAGGIO DELLA GRIGLIA METALLICA

• Allentare le 4 viti metriche di fissaggio del plenum di aspirazione (Fig. 12);
• Posizionare la cornice facendo una lieve pressione, stando attenti a centrare gli appositi fori
delle viti (Fig. 13);
Fig.12: Viti metriche plenum aspirazione
• Inserire la squadretta metallica (Fig. 1 4), incastrandola nello spazio creato precedentemente
con l'allentamento delle viti;
• Fissare definitivamente il gruppo griglia di mandata mediante le quattro viti metriche in
dotazione, ricordandosi di inserire il cavo di terra nell'apposita feritoia (Figg. 1 5, 16 e 17);
• Inserire il filtro dell'aria procedendo come segue: avvitare le 4 viti senza stringere
(Fig.18), inserire il filtro (Fig.18a), agganciare le due staffe mediante le apposite asole e
stringere le viti (Fig. 18b);
Fig.13: Posizionamento cornice UCS/M 600
