VM iSystem - AD281
CDI C CDI B/ C B
CDR
S.SYST
A Vanne 3 voies circuit B
Z Pompe chauffage circuit B
E Sonde départ circuit B (Colis AD199)
(1)
R Circuit chauffage B
T Sonde extérieure (facultative)
Y Chaudière
U Ballon ECS
(1) Dans le cas d'un plancher chauffant, retirer le pont CS et brancher un thermostat de sécurité.
11/10/2017 - 300027106-001-02
(0450281003)
2.2.5.
0V +
N L
0-10V/
C
BF AF OT CS
E.TEL
5
3
1
6
I Sonde ECS (Colis AD212)
Ne pas utiliser le connecteur de simulation livré avec la sonde ECS.
O Pompe de bouclage sanitaire (Optionnelle)
P Pompe de charge eau chaude sanitaire
a Vanne 3 voies circuit C
z Pompe chauffage circuit C
e Sonde départ circuit C (Colis AD199)
r Circuit chauffage C

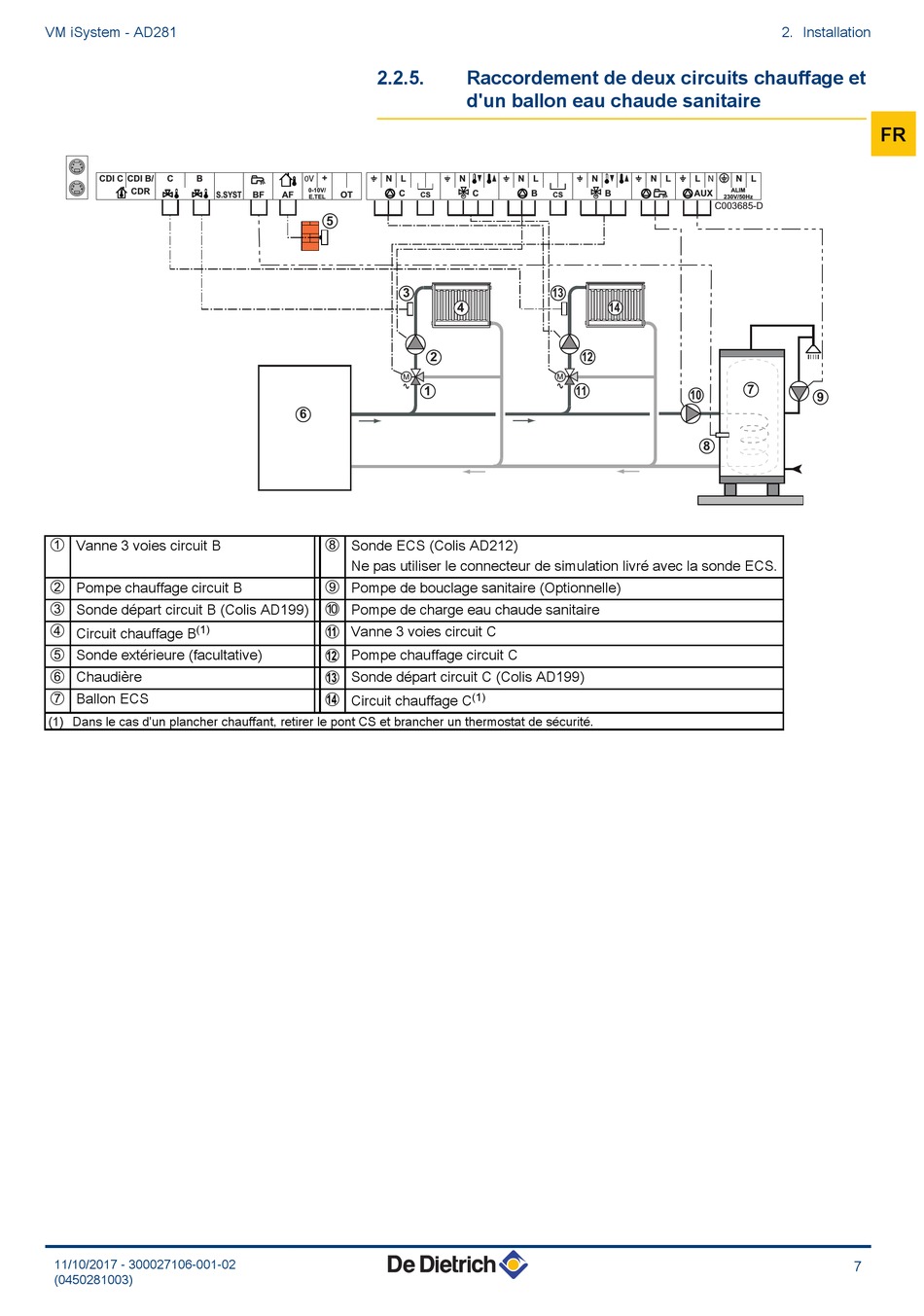

Raccordement de deux circuits chauffage et
d'un ballon eau chaude sanitaire
N N L N
C B
CS
M M
13
4
2 12
11
(1)
N L L N N L
ALIM
B AUX
230V/50Hz
C003685-D
14
7
10
8
2. Installation
FR
9
