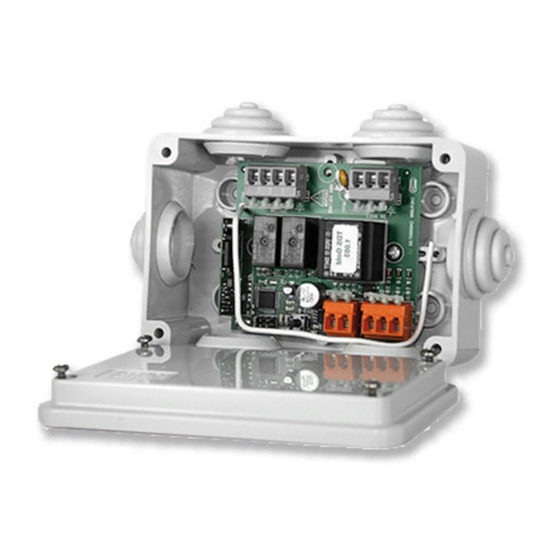

cherubini TDS GOLD Einstellanleitungen

Markisen funkempfänger
Vorschau ausblenden Andere Handbücher für TDS GOLD:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 33

Quicklinks

Diese Anleitung herunterladen
CENTRALE PER TENDE DA SOLE
CONTROL UNIT FOR AWNINGS
MARKISEN FUNKEMPFÄNGER
CENTRALE DE MARCHE POUR STORES
CENTRAL PARA PROTECCIÓN SOLAR
Serie - Series - Baureihe - Série - Serie
ISTRUZIONI - INSTRUCTIONS - EINSTELLANLEITUNGEN
INSTRUCTIONS - INSTRUCCIONES
I
GB
D
F
E
TDS GOLD
Inhaltsverzeichnis
loading

Verwandte Anleitungen für cherubini TDS GOLD

Inhaltszusammenfassung für cherubini TDS GOLD

  • Seite 33: Elektrische Anschlüsse

    ELEKTRISCHE ANSCHLÜSSE - Unter Einhaltung aller Sicherheitsnormen muss die Installation betreffend der elektrischen Anschlüsse, durch geschultes Fachpersonal durchgeführt werden. - Um Kurzschlüsse zu vermeiden, muss vom Netz aus eine automatische allpolige Trennung, mit Kontaktöffnungweite von mindestens 3mm vorgesehen werden. WINDTEC SC...
  • Seite 34 WINDTEC - Art. Nr. A520007 Baureihe SKIPPER WINDTEC LUX - Art. Nr. A520008 BRAUN SCHWARZ BLAU GRÜN-GELB TDS GOLD - Art. Nr. A510020...
  • Seite 35 Baureihe SKIPPER WINDTEC SC Art. Nr. A520010 BRAUN SCHWARZ BLAU GRÜN-GELB TDS GOLD - Art. Nr.. A510020...

  • Seite 36: Kompatible Handsender

    KOMPATIBLE HANDSENDER Display Auswahl des Kanals EIN/AUS Sonnensensor - Skipper Skipper Skipper (für WindTec Lux) *siehe die entsprechende Skipper Bedienungsanleitung LED - Skipper Display - Skipper EIN/AUS Sonnensensor - Stopp Skipper Skipper Skipper Skipper (für WindTec Lux) SYMBOLERKLÄRUNG - Einzelne “kurze” Drehung in eine Richtung - Einzelne “längere”...

  • Seite 37: Eingabe Der Befehlsfolgen

    EINGABE DER BEFEHLSFOLGEN Die meisten Befehlsfolgen entsprechen drei klar unterschiedlichen Schritten, bei deren Ende der Motor, mit unterschiedlichen Drehungen, anzeigt ob die Eingabe erfolgreich war oder misslungen ist. Hier werden die vom Motor gegebenen Signale erläutert. Die Tasten müssen wie unten beschrieben gedrückt werden und es dürfen nicht mehr als 4 Sekunden von einem Schritt zum anderen verstreichen.

  • Seite 38: Einstellung Des Ersten Handsenders

    EINSTELLUNG DES ERSTEN HANDSENDERS Diese Operation kann ausschließlich auf einem neuen Funkempfänger, oder auf einen Funkempfänger bei dem alle Programmierungen gelöscht wurden, ausgeführt werden. T1: Erster, einzustellender Handsender Während dieser Operation immer nur ein Funkempfänger unter Spannung halten! T1 (2 Sek) EINSTELLUNG DER DREHRICHTUNG DES MOTORS Sollte die Drehrichtung des Motors nicht mit den AUF und AB Tasten des Handsenders übereinstimmen, ist es notwendig die Drehrichtung des Motors zu korrigieren.

  • Seite 39: Einstellung Zusätzlicher Handsender

    EINSTELLUNG ZUSÄTZLICHER HANDSENDER Es können bis zu 15 Einkanal Handsender gespeichert werden, sowohl auch den Sonnen- und Windsensor. Der Gesamtkanal des Mehrkanal-Handsenders kann nicht als normaler Einzelkanal benutzt werden. (Speichern und Löschen der Kanäle erfolgt automatisch.) T1: Eingestellter Handsender Tn: Zusätzliche Handsender Tn (2 Sek) LÖSCHEN EINES EINZELNEN HANDSENDERS Alle Handsender können einzeln gelöscht werden.
  • Seite 40 2) MIT DER TASTE RESET/AUX: ca. 8 Sek EINSTELLUNG DES TIME-OUT WERTES Mit dem Time-out Wert ist die Zeit gemeint währenddessen der Funkempfänger nach einem Befehl, Öffnen oder Schließen, aktiv bleibt. Die Zeit muss immer höher sein als die Öffnungs-oder Schließzeit der Markise. Der Time-out Wert hebt sich nach Ablauf der Zeit oder nach einem STOPP auf.

  • Seite 41: Windwächter Und Sonnensensor Windtec/Windtec Lux

    WINDWÄCHTER UND SONNENSENSOR WINDTEC/WINDTEC LUX WINDTEC* - Art. Nr. A520007 WINDTEC LUX* - Art. Nr. A520008 *Die Beschreibung der Wetterstation WINDTEC LUX/WINDTEC entnehmen Sie der entsprechenden Einstellanleitung. Set Taste Windgeschwindigket Einstellung Sonnensensor Einstellung EINPROGRAMMIERUNG DER WETTERSTATION Um die Wetterstation mit dem Funkempfänger in Verbindung zu bringen, muss ein bereits eingestellter Handsender benutzt werden.

  • Seite 42: Löschen Der Wetterstation

    LÖSCHEN DER WETTERSTATION Zur Löschung der Verbindung der Wetterstation zum Funkempfänger, muss ein bereits eingestellter Handsender benutzt werden. Zur Löschung geht man wie folgt vor: Tn: Eingestellter Handsender 2 Sek AKTIVIEREN / DEAKTIVIEREN DES SONNENSENSORS (WINDTEC LUX) Das Aktivieren (automatische Schließung der Markise) oder Deaktivieren (manuelle Schließung d.M.) des Sonnensensors, kann mit einem Handsender mit Lux Funktion getätigt werden.

  • Seite 43: Test Modus Für Windtec/Windtec Lux

    TEST MODUS FÜR WINDTEC/WINDTEC LUX Diese Funktion hat den Zweck die korrekte Funkverbindung zu überprüfen und die Windwächter und Sonnensensor Funktion zu testen. Um die TEST Funktion zu aktivieren, die SET Taste für ca. 2 Sekunden drücken, bis die Markise von selbst eine ca. 10 Sekunden lange AB-Bewegung durchführt und mit einer kurzen AUF-Bewegung den TEST Modus bestätigt.

  • Seite 44: Windwächter Windtec-Sc

    WINDWÄCHTER WINDTEC-SC WINDTEC SC - Art. Nr. A520010 Dieser Windwächter muss zum Funkempfänger hin, auf den entsprechenden Klemmen des Funkempfängers, verkabelt werden wobei die Polarität keinen Einfluss hat. Wird das voreingestellte “Windgeschwindigkeits-Niveau” übertroffen wird der Schliessbefehl automatisch auf die AUF Taste des Handsenders assoziiert. Aus diesem Grund ist es zwingend die Drehrichtung des Motors auf die entsprechenden AUF und AB Tasten des Handsender abzustimmen.

  • Seite 45: Test Des Windwächters Windtec-Sc

    TEST DES WINDWÄCHTERS WINDTEC-SC Diese Funktion dient dazu die Verbindung und die korrekte Drehrichtung in Falle eines Windalarms zu prüfen. Mit der Tastenkombination B+C, C die TEST Funktion aktivieren. Die Markise macht von selbst eine ca. 10 Sekunden lange AB-Bewegung und bestätigt mit einer kurzen AUF-Bewegung dass der TEST Modus nun aktiv ist.
  • Seite 46 BEDIENELEMENT Neben der drahtlosen Bedienung ermöglicht dieser Funkempfänger zusätzlich eine drahtgebundene Bedienung mit einer Schaltwippe. Um zu vermeiden das sich die Befehle zum Öffnen und Schliessen der Anlage überschneiden ist der Einsatz einer gefederten Schaltwippe als Bedienelement vorzusehen. FUNKTION Wird die AUF oder AB Taste gedrückt und losgelassen, fährt der Motor in die gewünschte Richtung bis die jeweilige Endposition erreicht wird.

  • Seite 47: Technische Eigenschaften

    SPEZIELLE FUNKTIONEN KURZZEITIGE EINLERNUNG DES HANDSENDERS Diese Funktion ermöglicht, einen Handsender vorübergehend zu speichern. Dies ist zum Beispiel erforderlich, wenn man die Einstellung der Endlagen während der Montage in der Fabrik durchführen will. Der Handsender kann danach unter Berücksichtigung der dafür vorgesehenen Befehlsreihenfolge endgültig gespeichert werden (siehe: “EINSTELLUNG DES ERSTEN HANDSENDERS”).
