Készre Gyártott Adatkábel; Fronius Solar Net Résztvevő Kábelezése - Fronius DATCOM Compact Bedienungsanleitung

A séma szerinti kábelezésnél általában véve a következő szabványokat kell figyelembe
venni:
-
-
-
A rézkábelek használatára vonatkozó szabályok vannak érvényben.
Készre gyártott A Froniusnál a következő készre gyártott adatkábelek állnak rendelkezésre:
adatkábel -
-
-

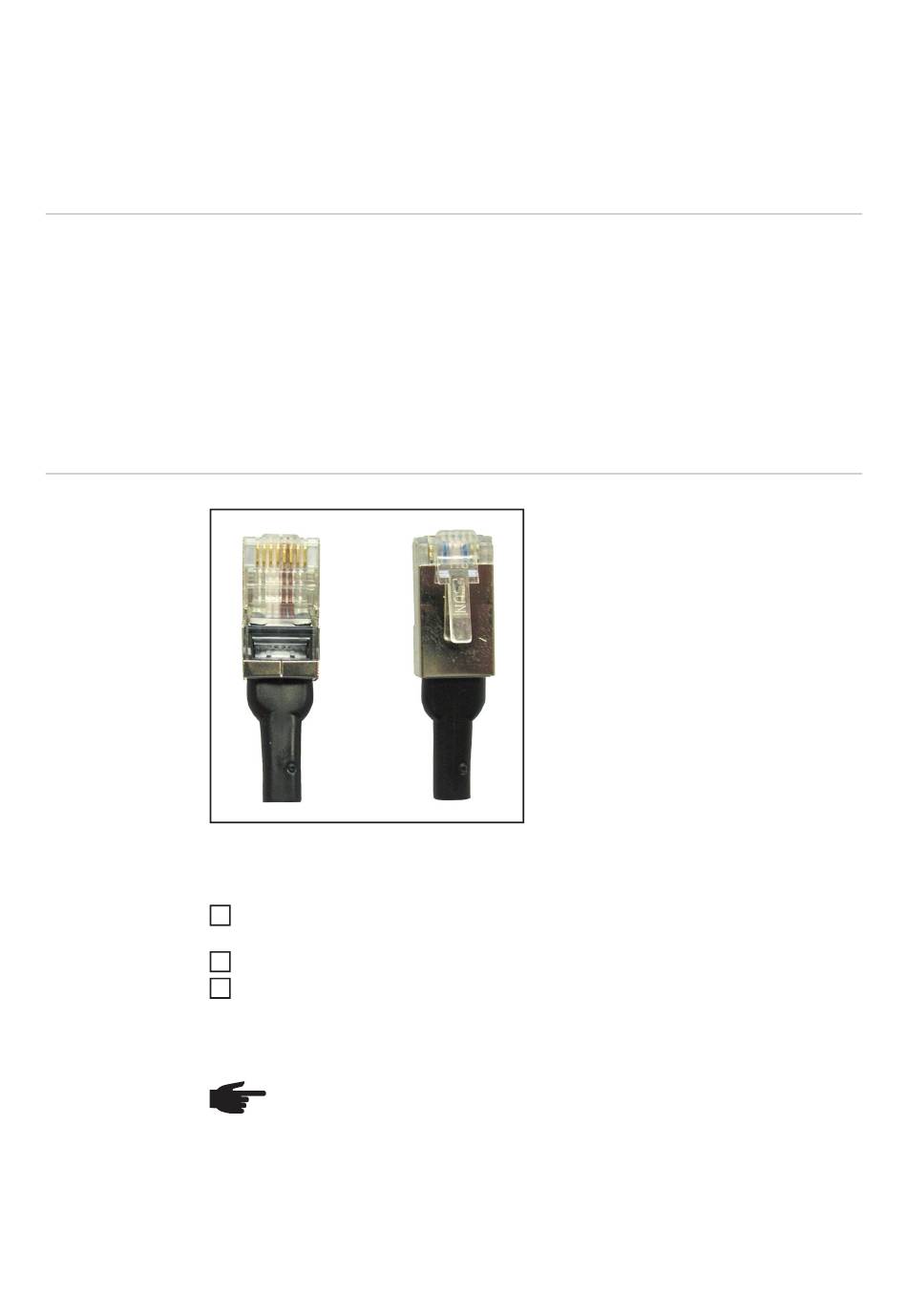

A felsorolt kábelek 8-pólusú 1:1 LAN hálózati kábelek, árnyékoltak és sodrottak, RJ45 du-
gasszal együtt.
FONTOS! Az adatkábelek nem UV-állóak. Szabadban fektetés esetén védeni kell az adat-
kábeleket a napsugárzástól.
Fronius Solar Net
résztvevő kábele-
zése
Lezáró dugasz
Fronius Solar Net résztvevő kábelezése:
1
2
3
FONTOS! Lezáró dugasz használatakor az összekötő kábelek egyenkénti hosszának ös-
szege nem haladhatja meg az 1000 métert.
74
Európában - EN50173-1
nemzetközileg - ISO/IEC 11801:2002
Észak-Amerikában - TIA/EIA 568
CAT5 kábel 1 m ... 43,0004,2435
CAT5 kábel 20 m ... 43,0004,2434
CAT5 kábel 60 m ... 43,0004,2436
Az ismertetett kábelcsatlakozókkal mindig az előző Solar Net résztvevő „OUT" hüve-
lyét kell összekapcsolni a következő résztvevő „IN" hüvelyével.
Az első Solar Net-résztvevő „IN" bemenetére dugaszoljon egy lezáró dugaszt
Az utolsó Solar Net-résztvevő „OUT" kimenetére dugaszoljon egy lezáró dugaszt
MEGJEGYZÉS! A Solar Net-résztvevők valamennyi „IN" bemenetét és „OUT" ki-
menetét el kell foglalni kábelcsatlakozókkal vagy lezáró dugaszokkal.
A Fronius Datalogger szállítási terje-
delmében mindegyik adatgyűjtő funkcióval
rendelkező DATCOM komponenshez két
lezáró dugasz van.
