In generale, osservare le norme seguenti per il cablaggio strutturato:
-
-
-
Si applicano le regole per l'utilizzo di cavi in rame.
Cavi dati precon- Di seguito si elencano i cavi dati preconfezionati disponibili presso Fronius:
fezionati -
-
-
Per i cavi elencati si tratta di un cavo di rete LAN 1:1 a 8 poli schermato e intrecciato, com-
prese le spine RJ45.
IMPORTANTE! I cavi dati non sono resistenti ai raggi UV. In caso di posa all'aperto, pro-
teggere i cavi dati dalla luce del sole.
Cablaggio dei
componenti della
Fronius Solar Net

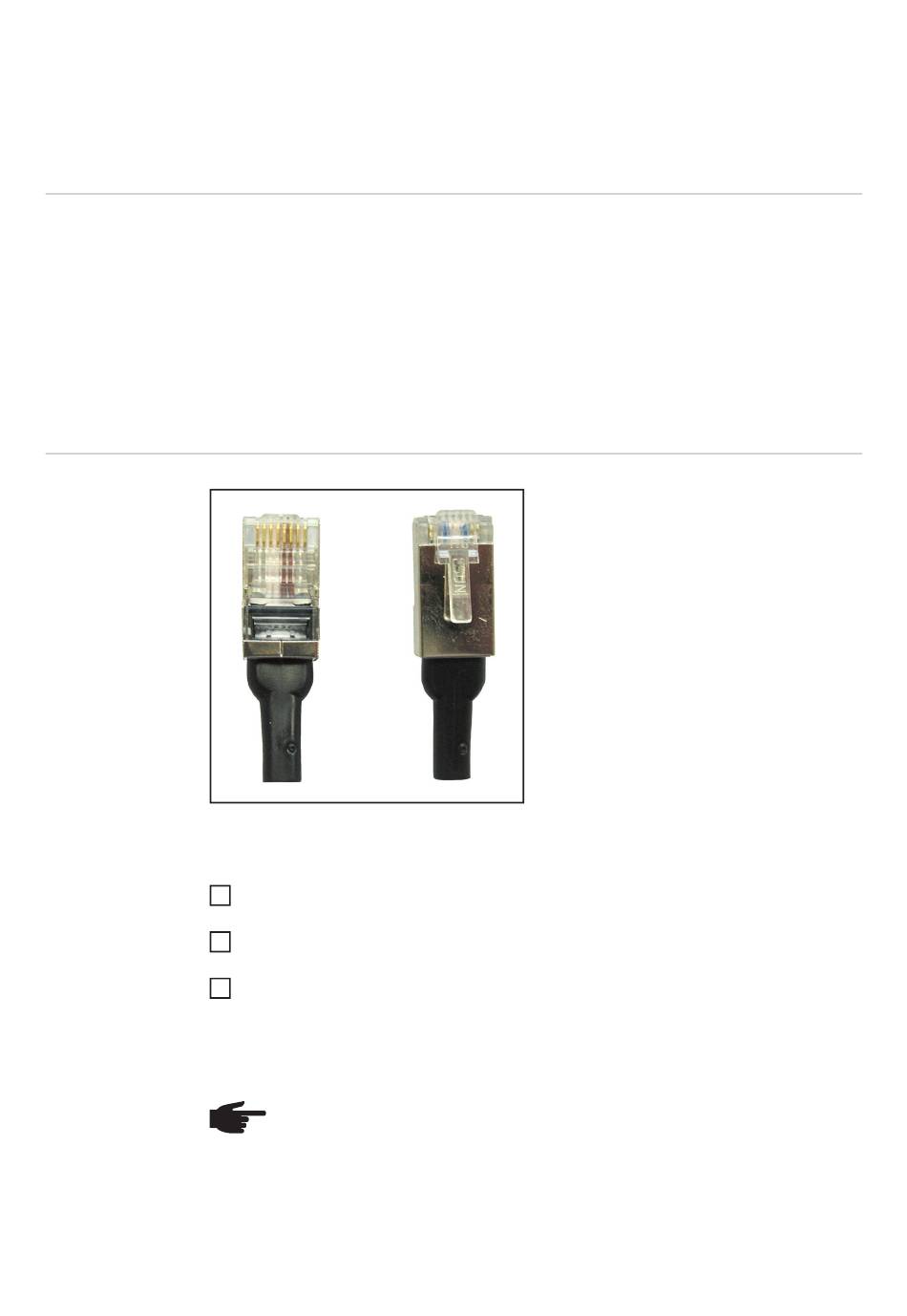

Spina di chiusura

Cablaggio dei componenti della Fronius Solar Net:

1
2
3
IMPORTANTE! Quando si utilizzano le spine di chiusura, la somma delle singole lunghez-
ze di tutti i cavi di collegamento non deve superare i 1000 m.
34
EN50173-1 per l'Europa
ISO/IEC 11801:2002 a livello internazionale
TIA/EIA 568 per il Nord America.
cavo CAT5 da 1 m ... 43,0004,2435
cavo CAT5 da 20 m ... 43,0004,2434
cavo CAT5 da 60 m ... 43,0004,2436
Utilizzando gli attacchi dei cavi descritti, collegare la presa "OUT" del componente del-
la Fronius Solar Net precedente con la presa "IN" del componente successivo.
Inserire una spina di chiusura nell'ingresso "IN" del primo componente della Fronius
Solar Net.
Inserire una spina di chiusura nell'uscita "OUT" dell'ultimo componente della Fronius
Solar Net.
AVVERTENZA! Tutti gli ingressi "IN" e tutte le uscite "OUT" dei componenti della
Fronius Solar Net devono essere occupati da collegamenti dei cavi o da spine di
chiusura.
Nella fornitura di Fronius Datalogger e di
tutti i componenti Fronius DATCOM dotati
di funzione Datalogger sono comprese due
spine di chiusura.
