Önceden Monte Edilmiş Veri Kabloları; Fronius Solar Net Üyeleri Kablajını Yapma - Fronius DATCOM Compact Bedienungsanleitung

Yapılandırılmış kablaj için genel olarak aşağıdaki normlara uyun:
-
-
-
Bakır kabloların kullanımında geçerli olan kurallar geçerlidir.
Önceden monte Fronius'ta aşağıda belirtilen önceden monte edilmiş veri kabloları mevcuttur:
edilmiş veri -
kabloları -
-

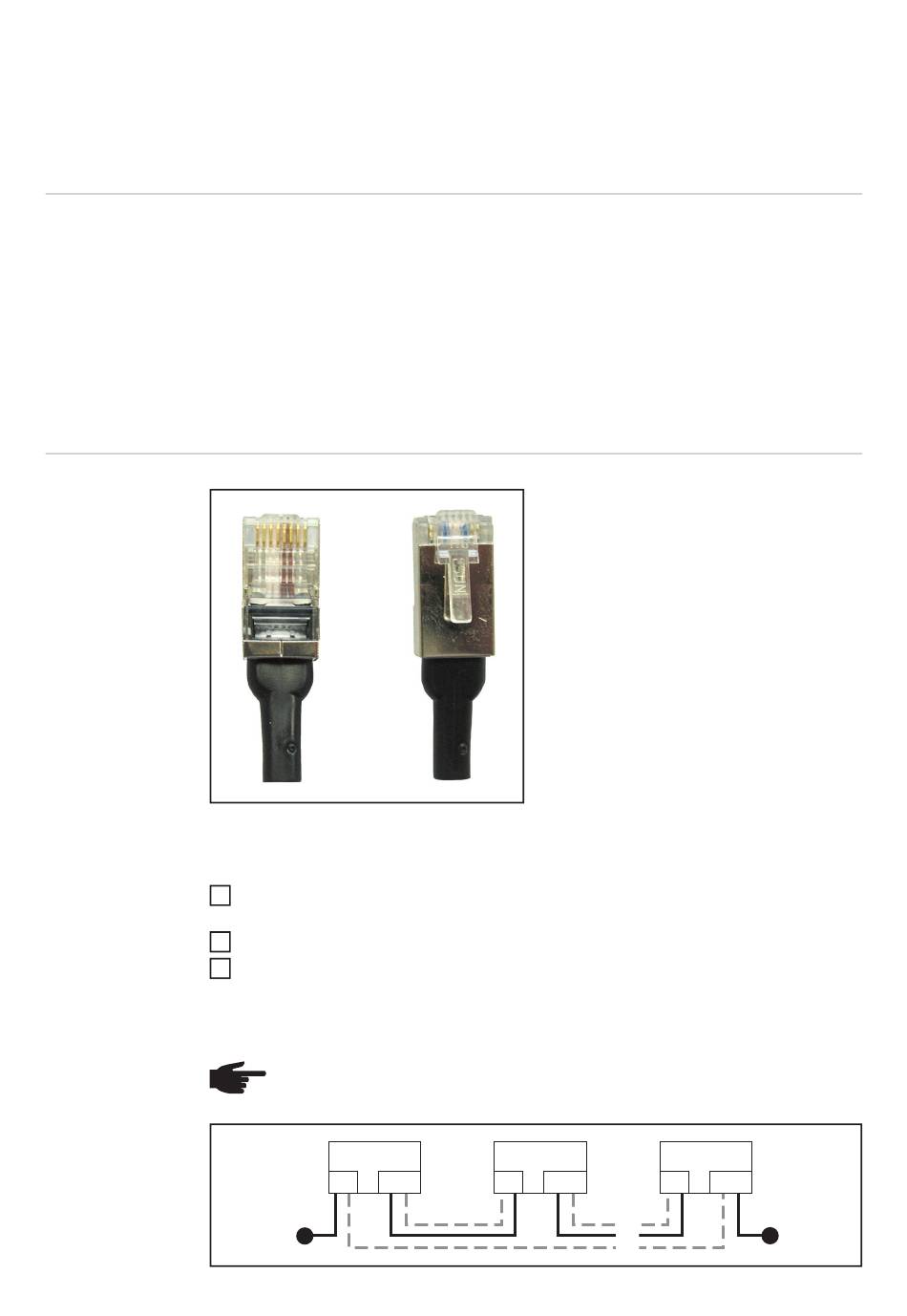

Belirtilen kablolar 8 kutupla 1:1 LAN ağ kabloları olup kılıf ile kanallara sahiptir ve RJ45
fişleri içermektedir.
ÖNEMLİ! Veri kabloları UV ışınlarına dayanıklıdır. Açık alanda döşeme yapılırken veri
kablosunu güneş ışınlarından koruyun.
Fronius Solar Net
üyeleri kablajını
yapma
Uç konnektörü
Fronius Solar Net üyeleri kablajını yapma:
1
2
3
ÖNEMLİ! Uç konnektörü kullanıldığında tüm bağlantı kablolarının toplam uzunluğu 1000
m'yi aşmamalıdır.
54
Avrupa için EN50173-1
uluslararası bölge için ISO/IEC 11801:2002.
Kuzey Amerika için TIA/EIA 568
CAT5 kablosu 1 m ... 43,0004,2435
CAT5 kablosu 20 m ... 43,0004,2434
CAT5 kablosu 60 m ... 43,0004,2436
Anlatılan kablo bağlantılarında önceki Fronius Solar Net üyesi "OUT" yuvası bir
sonraki üyenin "IN" yuvasına bağlanır.
Birinci SolarNet üyesinin "IN" girişine bir uç konnektörü takın
Sonuncu SolarNet üyesinin "OUT" çıkışına bir uç konnektörü takın
NOT! Fronius Solar Net üyesinin tüm girişleri "IN" ve çıkışları "OUT" kablo
bağlantısı ya da uç konnektörü ile dolu olmalıdır.
1
IN OUT
(1)
Fronius veri kaydedicinin teslimat kapsamı
ile birlikte her veri kaydetme fonksiyonuna
sahip her DATCOM bileşeninde iki bağlantı
fişi mevcuttur.
2
...
IN OUT IN
...
...
...
n
OUT
(1)
