Allgemeine Anschlüsse und Anzeigen
Allgemeines

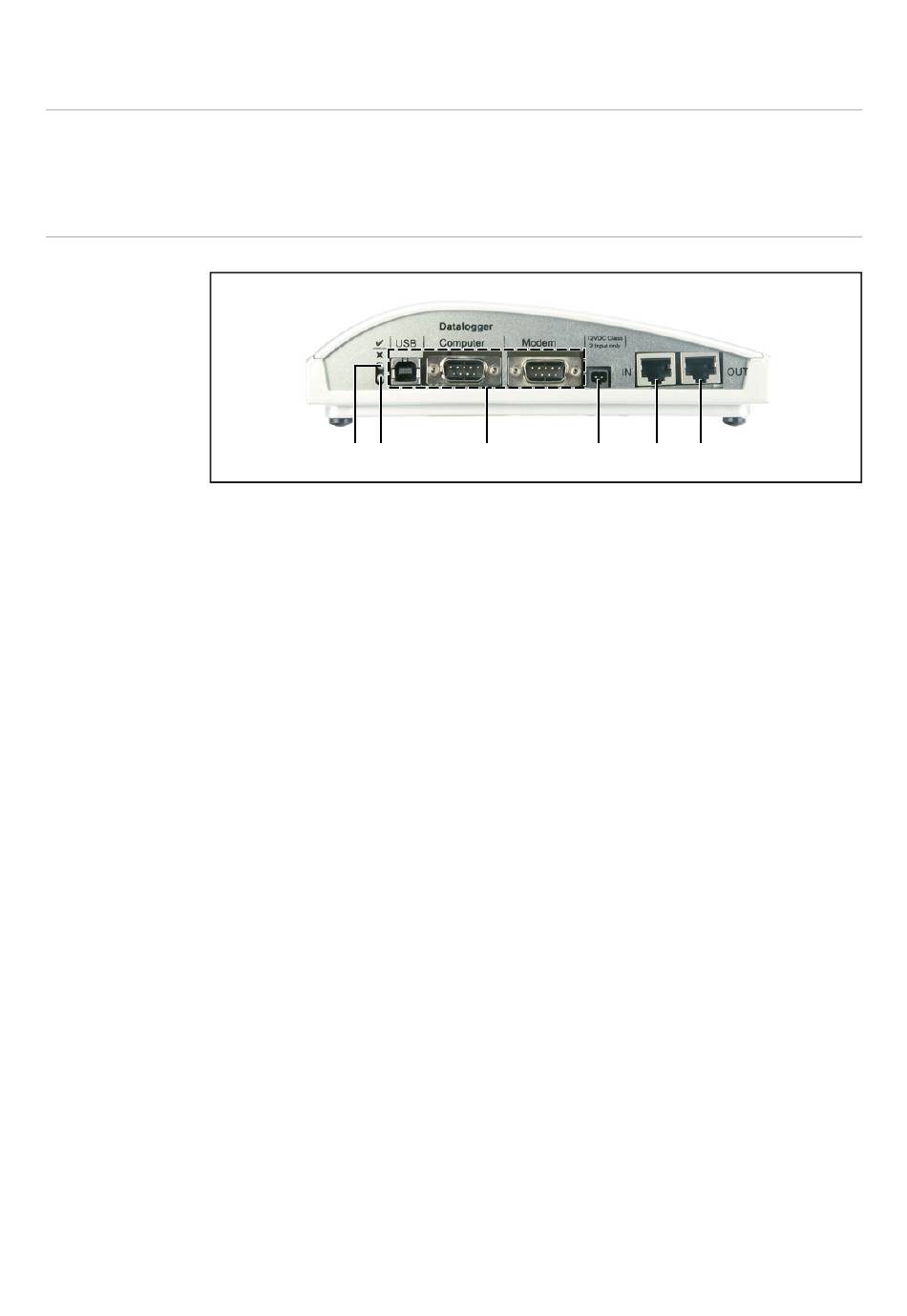

WICHTIG! Nachfolgend dargestellte Abbildung zeigt den Anschlussbereich der DATCOM
Komponenten am Beispiel der Datalogger pro Box. Der Bereich (5) / (6) ist bei den jewei-
ligen DATCOM Komponenten unterschiedlich ausgeführt.
Allgemeine An-
schlüsse und An-
zeigen
(1)
(2)
(3)
(4)
(5)
(6)
10
(1) (2)
Status-LED grün ... leuchtet bei ausreichender Stromversorgung der Komponen-
te. Leuchtet die grüne LED nicht, ist eine ausreichende Stromversorgung herzu-
stellen (Abschnitt „Stromversorgung").
Status-LED rot ... leuchtet dauerhaft, wenn die Versorgung zwar ausreicht, aber
ein Fehler in der Datenkommunikation aufgetreten ist (z.B. zwei Sensor Cards mit
gleicher Adresse).
Leuchtet auch, wenn die Abschluss-Stecker nicht korrekt eingesteckt sind.
WICHTIG! Leuchtet die „Status-LED rot" während des Betriebes nur kurz auf, deu-
tet das auf keinen Fehler hin. Bei diversen DATCOM Komponenten verfügt die
„Status-LED rot" noch über zusätzliche Funktionen.
Spezifische Anschlüsse ... abhängig von der Funktionalität der jeweiligen Kom-
ponente.
Anschlussbuchse Stromversorgung ... für den Anschluss eines Netzgerätes zur
Stromversorgung (Abschnitt „Stromversorgung").
Eingang Datenkommunikation „IN"
Ausgang Datenkommunikation „OUT"
(3)
(4)
(5)
(6)
