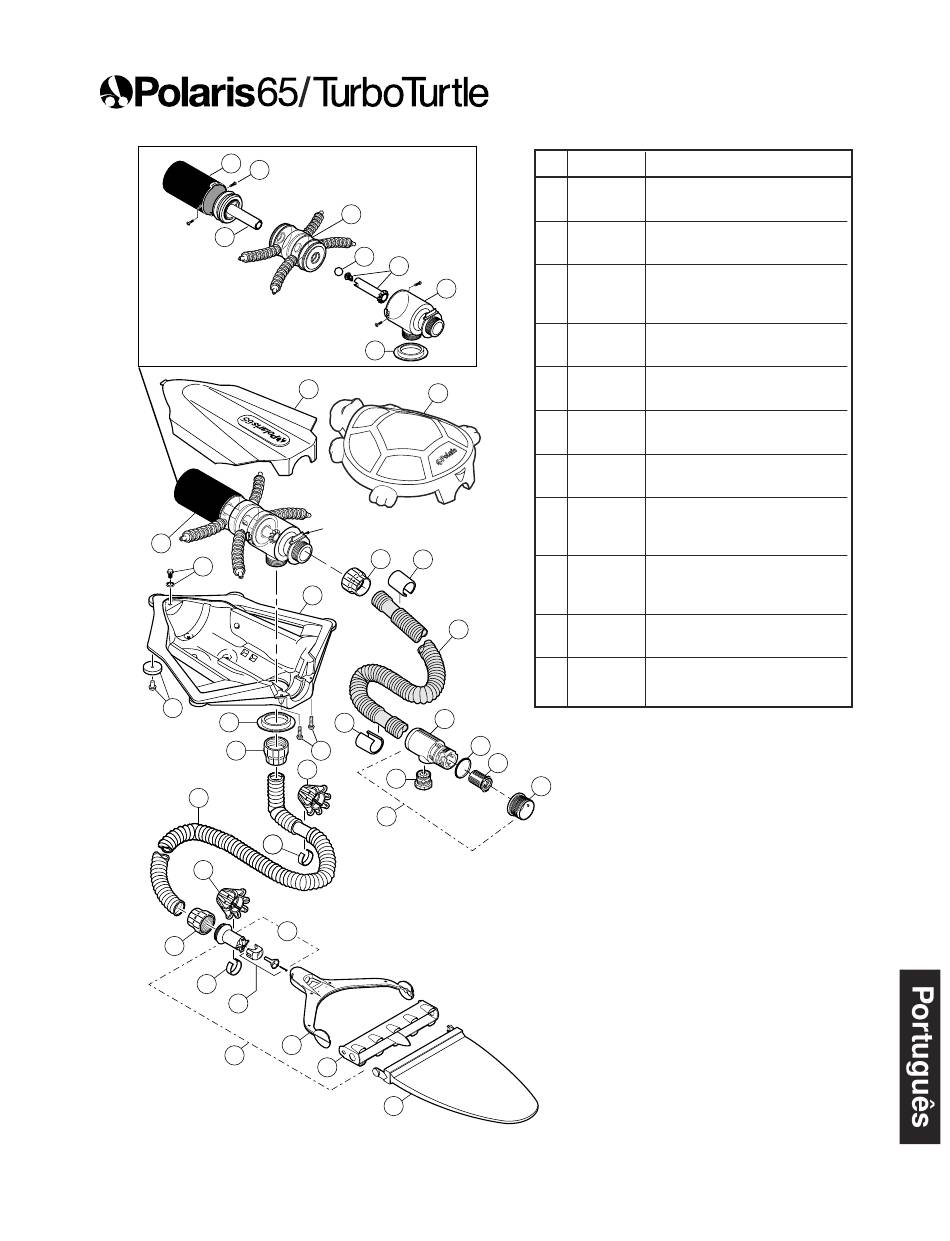

Diagrama ilustrativo de peças
3
4
5
1a
10
11
1
13
15 14
16
18
17 17
16
0
15
17
1
19
6
7
8
9
13
1b
Serial Number
Número de série
13 5
6
8
5
30
31
9
7
3
4
www.polarispool.com
N o N o da Peça Descrição
1a 6-306-00 Tampa do módulo de superfície – azul
1b 6-309-00 Tampa tipo tartaruga
2 6-400-00 Mecanismo
3 6-407-00 Cilindro
4 6-413-00 Parafuso do mecanismo, nº 6 x 5/16"
5 6-411-00 Pistão
6 6-409-00 Câmara central
7 6-403-00 Esfera de aleatoriedade
8 6-406-00 Conector do filtro/Kit do tubo de
aleatoriedade
9 6-408-00 Câmara do conector
10 6-507-00 Tampão de drenagem
11 6-305-00 Carcaça inferior
12 6-301-00 Kit de rodas da carcaça inferior
13 ** Anel de apoio
14 6-302-00 Parafuso superior, nº 10 x 3/4"
15 6-104-00 Conector da mangueira — fêmea
16 6-107-00 Grade de rodas
17 6-110-00 Peso da mangueira
18 6-114-00 Mangueira de varredura completa, 3 m 1
19 6-212-00 Conjunto de jactos de varredura
20 6-116-00 Unidade do jacto
21 6-119-00 Kit de esfera da unidade do jacto
22 6-211-00 Suporte do conjunto de jactos
de varredura
23 6-210-00 Cabeçote dos jactos de varredura
24 6-206-00 Saco multiuso*
25 6-222-00 Flutuador
26 6-225-00 Mangueira flutuante, 7,30 m
(só mangueira)
27 6-508-00 Unidade de conexão universal (UWF)
28 6-502-00 Engate rápido (ER) do UWF
29 6-503-00 Válvula de alívio de pressão
30 6-505-00 O-ring — UWF/ER
31 6-504-00 Rede de filtro, UWF/ER
32 6-500-00 Conexão universal de parede (UWF)
* Os elementos sujeitos a desgaste não estão cobertos pela garantia.
3
Quant.
1
1
1
1
4
1
1
1
1
1
1
1
5
1
2
4
9
9
1
1
1
1
1
1
24
1
1
1
1
1
1
1
