Polaris Polaris165/SuperTurtle Bedienungsanleitung Seite 16

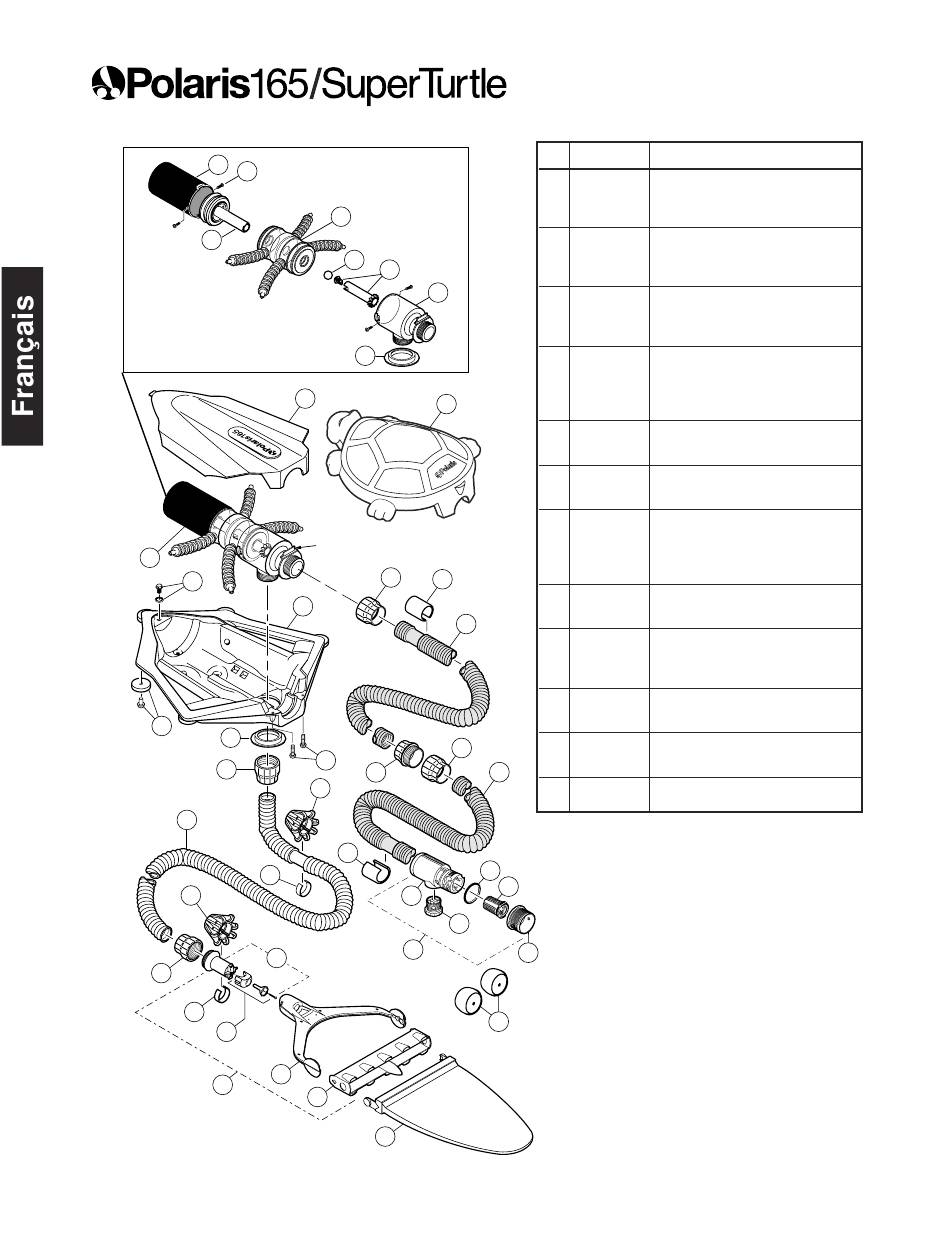

Vue éclatée
3
4
5
1a
2
10
11
12
13
15
18
17
16
20
15
17
21
22
19
6
7
8
9
13
1b
Numéro de série
Serial Number
15
25
34
15
14
35
16
25
30
28
29
27
23
24
www.polarispool.com
N° N° de pièce Description
1a 6-306-00 Partie supérieure du module de
surface, granitée
1b 6-309-00 Partie supérieure de la Tortue
2 6-400-00 Mécanisme
3 6-407-00 Cylindre
4 6-413-00 Vis, mécanisme, n° 6 x 5/16"4
5 6-411-00 Ensemble de piston
6 6-409-00 Ensemble de chambre centrale
7 6-403-00 Bille de mouvement aléatoire
8 6-406-00 Kit de connecteur de filtre/tube de
déplacement aléatoire
9 6-408-00 Chambre du connecteur
10 6-507-00 Ensemble du bouchon de vidange
11 6-305-00 Ensemble de la partie inférieure du
corps de tortue
12 6-301-00 Kit de roue pour la partie inférieure
du corps de tortue
13 ** Collier de retenue
14 6-302-00 Vis, partie supérieure, n° 10 x 3/4"
15 6-104-00 Connecteur de tuyau, extrémité femelle 4
16 6-107-00 Cage de roue
17 6-110-00 Lest de tuyau
18 6-114-00 Tuyau de balayage complet, 3 m
19 6-212-00 Ensemble du système de balayage à jets 1
20 6-116-00 Ensemble du corps du système
de balayage à jets
21 6-119-00 Kit de roulement à bille du corps du
système de balayage à jets
22 6-211-00 Fourche de la tête de balayage à jets
23 6-210-00 Tête de balayage à jets
24 6-206-00 Sac tous usages*
25 6-222-00 Flotteur
26 6-225-00 Tuyau à flotteurs, 7,30 m
(tuyau uniquement)
27 6-508-00 Ensemble de connecteur d'UWF
28 6-502-00 Connexion rapide, UWF
29 6-503-00 Soupape de décharge
30 6-505-00 Joint torique, UWF/QD
31 6-504-00 Crépine de Filtre, UWF/QD
32 6-500-00 Raccord Mural Universel (UWF)
33 10-107-00 Régulateur pour rotule
26
34 6-221-00* Kit de tuyau à flotteurs, 2,45 m
35 6-103-00 Connecteur de tuyau, extrémité mâle
* Les pièces consommables ne sont pas couvertes par la garantie.
