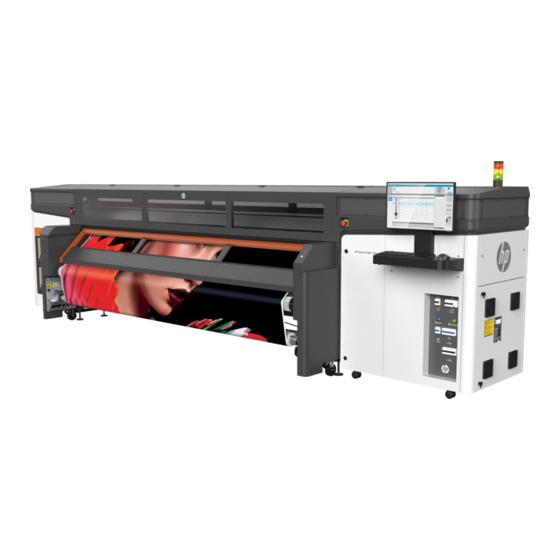

- Seite 1 HP Stitch S1000 126-Zoll-Drucker Handbuch zur Vorbereitung des Aufstellungsorts...
- Seite 2 Ankündigung vor. Für HP Produkte und Dienstleistungen gelten ausschließlich die Bestimmungen in der Garantieerklärung des jeweiligen Produkts oder Dienstes. Aus dem vorliegenden Dokument sind keine weiterreichenden Garantieansprüche abzuleiten. HP haftet nicht für technische oder redaktionelle Fehler oder Auslassungen in diesem Dokument.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Einführung ......................................... 1 Systemkonfiguration ................................1 Dokumentation ..................................1 Übersicht über die Standortvorbereitung ..........................1 Verantwortung des Kunden ..............................2 2 Standortvorbereitung ....................................5 Vorbereiten der Druckerinstallation ............................5 Installationszeitplan ................................. 5 Anforderungen für den Systembetrieb ..........................6 Druckluftanforderungen (Druckluftspindel) ........................ - Seite 4 DEWW...
-
Seite 5: Einführung
Installationsschritte durchführen, die eingehend im Installationshandbuch beschrieben werden. Der Drucker wird komplett mit Druckköpfen und einer Druckkopfreinigungsrolle ausgeliefert. Dokumentation Die folgenden Dokumente sind im Lieferumfang des Druckers enthalten. Sie können auch von http://www.hp.com/go/StitchS1000126in/manuals/ heruntergeladen werden: Einführende Informationen ● Eingeschränkte Gewährleistung ●... -
Seite 6: Verantwortung Des Kunden
Sie müssen sicherstellen, dass ein Computer für die Installation der RIP-Software verfügbar ist. ● Um vollständige Funktionalität zu gewährleisten, wird empfohlen, den Computer mit dem Internet zu ● verbinden. Sie müssen sicherstellen, dass Sie die HP RIP-Software bis zum vereinbarten Termin der Druckerinstallation ● erhalten haben. Kapitel 1 Einführung DEWW... -
Seite 7: Vernetzung
Vier Tintenpatronen für die vier Farben (im Lieferumfang des Druckers sind keine Tintenbehälter enthalten) ● HINWEIS: Es wird empfohlen, zusätzlich einen zweiten Satz mit vier Tintenpatronen, vier Druckköpfen und einem HP Stitch Druckkopf-Reinigungskit für den Fall bereitzustellen, dass Ersatzteile benötigt werden. Druckluftversorgung für die Druckluftspindel. Siehe Druckluftzufuhr auf Seite ●... -
Seite 8: Entsorgung Von Flüssigem Abfall
In manchen Ländern bietet HP das Recyclingprogramm „HP Planet Partners Returns“ an. Informationen zu diesem Programm finden Sie unter http://www.hp.com/recycle/. Entsorgung von flüssigem Abfall Entsorgen Sie flüssigen Abfall entsprechend den geltenden Vorschriften von Bund, Ländern und Kommunen. Kapitel 1 Einführung... -
Seite 9: Standortvorbereitung
Zwischenfällen kommen kann. Sie sollten außerdem keine Produktion während der Installation und Schulung planen. Falls die RIP-Software von HP erworben wurde, umfasst die Schulung die normale Verwendung der RIP- Software. Die folgenden Aspekte der RIP-Verwendung werden behandelt: HP Großformat Onyx Thrive RIP-Software RIP-Warteschlange ●... -
Seite 10: Anforderungen Für Den Systembetrieb
Sie sich, dass der Elektroinstallateur entsprechend den lokalen Vorschriften qualifiziert ist und dass ihm alle Informationen zur Elektroinstallation bekannt sind. Der HP Internal Print Server wird über eine Einphasenleitung versorgt, für die eine unterbrechungsfreie Stromversorgung (USV) verwendet werden kann. Die USV muss die Stromversorgungsanforderungen des Druckers erfüllen und sämtlichen Verdrahtungsstandards des Landes entsprechen, in dem die Installation... -
Seite 11: Technische Daten Der Stromversorgung
Unterbrechungsfreie Stromversorgung (USV) für Einphasen-Steuerleitung (optional) HINWEIS: Der HP Internal Print Server kann über eine Verbindung im Schaltschrank mit Strom versorgt werden. Stromverteiler mit Abzweigkreis-Schutzschalter für Einphasen-Wechselstrom (optional) Stromverteiler mit Abzweigkreisschutzschalter für Dreiphasen-Wechselstrom, je nach Konfiguration der Stromversorgung HINWEIS: Denken Sie daran, dass bei der elektrischen Installation des Druckers alle lokalen Gesetze, Vorschriften und Standards eingehalten werden müssen. - Seite 12 Spezifikationen für Abzweigkreisschutzschalter Drei Phasen 4 Pole, 25/30 A Spezifikationen für Dreiphasen-Wechselstromkabel Konfiguration 5 Drähte, L1/L2/L3/N/PE Draht Gestrecktes Cu, mindestens 6 mm² oder 10 AWG Terminals Leitungen, Anschlusshülsen, PE, M8-Kabelschuh Außendurchmesser 22,0 – 33,0 mm Konfiguration 2: Leiter-zu-Leiter-Dreiphasenkonfiguration mit 200-240 V Spezifikationen für Dreiphasen-Wechselstromanschluss Anzahl der Stromdrähte 4 (L1/L2/L3/PE)
- Seite 13 Konfiguration 3: Leiter-zu-Leiter-Dreiphasenkonfiguration mit 380-415 V und Einphasensteuerung Technische Daten Dreiphasenleitung Einphasensteuerung Anzahl der Stromdrähte 5 (L1/L2/L3/N/PE) 3 (L/N/PE) Eingangsspannung (Phase zu Phase) 380 bis 415 VAC (–10 %) 100 bis 240 VAC (±10 %) Eingangsfrequenz 50/60 Hz 50/60 Hz Stromverbrauch (Normalbetrieb) 6 kW 0,5 kW...
- Seite 14 Konfiguration 4: Leiter-zu-Leiter-Dreiphasenkonfiguration mit 200-240 V und Einphasensteuerung Technische Daten Dreiphasenleitung Einphasensteuerung Anzahl der Stromdrähte 4 (L1/L2/L3/PE) 3 (L/N/PE) Eingangsspannung (Phase zu Phase) 200 bis 240 VAC (±10 %) 100 bis 240 VAC (±10 %) Eingangsfrequenz 50/60 Hz 50/60 Hz Stromverbrauch (Normalbetrieb) 6 kW 0,5 kW...
-
Seite 15: Störungen Im Stromnetz
VORSICHT! Das Bemessungs-Kurzschluss-Ausschaltvermögen der Schutzschalter im Drucker beträgt 6 kA. Dies muss mit dem Abzweigkreisschutzschalter im Stromverteiler abgestimmt werden, sofern die geltenden Vorschriften dies erfordern. VORSICHT! Es muss sichergestellt werden, dass der interne Reststromschutzschalter (Fehlerstromschutzschalter) des Druckers ausgelöst wird, wenn am Druckergehäuse Leckstrom auftritt. Dies gilt auch dann, wenn ein Isoliergerät (z. -
Seite 16: Druckluftanforderungen (Druckluftspindel)
Für die Druckluftspindel wird ein Druckluftkompressor oder eine Druckluftleitung benötigt, der bzw. die vom Kunden zur Verfügung gestellt werden muss. TIPP: HP empfiehlt, dass Sie einen Druckluftkompressor mit einem Manometer verwenden, das den Druck in Bar misst. Luftdruck 5,5 Bar (erforderlich) -
Seite 17: Abluft-Spezifikationen
Die Lüftungsraten können auch von anderen Faktoren abhängig sein. Die Raten sollten neu berechnet werden, wenn sich beispielsweise im Raum Geräte befinden, die nicht von HP zur Verfügung gestellt werden („Geräte von Drittanbietern“) oder andere Umgebungsbedingungen vorliegen. In diesem Fall ist zu beachten, dass zusätzlich zu dem Arbeitsplatzvorteil, der durch die allgemeine Raumbelüftung bei Verwendung des HP Druckers entsteht,... -
Seite 18: Klimatisierung
verantwortlich für Verluste oder Schäden, weder direkt noch indirekt, die dem Kunden, seinen Mitarbeitern oder anderen Dritten durch die Nutzung von Geräten von Drittanbietern durch den Kunden entstehen. Klimatisierung Zusätzlich zur Frischluftzufuhr zur Vermeidung von Gesundheitsgefahren sollte auch die Einhaltung der Umgebungswerte am Arbeitsplatz in Betracht gezogen werden, indem die klimatischen Betriebsbedingungen gewährleistet werden, die in diesem Dokument (siehe Umgebungsbedingungen auf Seite... -
Seite 19: Vorbereiten Des Druckproduktionsbereichs
Es sind auch Notausgänge und Erste-Hilfe-Stationen zu empfehlen. Optimale Raumaufteilung Der Drucker muss so aufgestellt werden, dass genügend freier Platz für Folgendes vorhanden ist: Drucken ● Arbeiten mit dem HP Internal Print Server ● Ersetzen einer Druckmaterialrolle ● Warten des Druckers oder Ersetzen von Druckerkomponenten ●... -
Seite 20: Lagerbereich Für Druck- Und Verbrauchsmaterial
Breite 5,74 m Tiefe 1,38 m Höhe 1,67 m 1. Elektrische Verbindung In der Tabelle unten entspricht die Nummer in der linken Spalte der Raumabbildung oben. Maß 8,725 m 1,5 m 1,5 m 4,27 m 1,5 m 1,5 m Die Deckenhöhe des Raums sollte mindestens 2,5 m betragen. VORSICHT! Der Zugang zum Bereich mit dem Drucker sollte eingeschränkt werden, und es sollten entsprechende Hinweisschilder angebracht werden. -
Seite 21: Lagerbedingungen Für Druckmaterialrollen
Druckproduktionsbereich, damit es sich an die Umgebungsbedingungen anpassen kann. HINWEIS: Die HP Druckmaterialrollen werden mit einer zwölfmonatigen Gewährleistung ausgeliefert, die aber nur gilt, wenn sie unter optimalen Bedingungen gelagert werden. Die für Sie geltenden Gewährleistungsbestimmungen richten sich nach dem jeweiligen Material und dem Hersteller. - Seite 22 ● CAT-6-Netzwerkkabel zum Anschluss des Druckers an das Netzwerk ● RIP-Anforderungen HP bietet drei RIPs an, die mit dem Drucker verwendet werden können: HP Großformat Onyx Thrive RIP 18.5: Produktnummer D9Z41B ● HP Großformat Caldera Grand RIP 12: Produktnummer L5E74C ●...
- Seite 23 HINWEIS: 32-Bit-Betriebssysteme haben ein Hardwarelimit von 4 GB RAM. HP empfiehlt, für umfangreiche Workflows ein 64-Bit-Betriebssystem zu verwenden. Prozessor: Intel Core i7 oder entsprechender Prozessor, mindestens 6 verfügbare Kerne, empfohlen – werden 12 oder mehr Kerne RAM: 4 GB pro RIP und Kern (z. B. ein RIP und 6 Kerne: 24 GB) –...
-
Seite 24: Externe Farbprofilerstellung
● http://www.caldera.com/product/grandrip/ ● HP Ergosoft RIP S1000-Farbedition Betriebssystem: Microsoft Windows 7 Home (32- oder 64-Bit) Microsoft Windows 7 Premium (32- oder 64- ● Bit) Microsoft Windows 8 oder 8.1 (32- oder 64-Bit) oder Windows 10 (32- oder 64-Bit); Prozessoren: i7-Prozessor der letzten Generation empfohlen, mit mindestens 4,2 GHz oder mehr für jeden ●... -
Seite 25: Vorbereitungen Für Die Anlieferung
Vorbereitungen für die Anlieferung Entladebereich Für den LKW, mit dem der Drucker geliefert wird, muss ein gut erreichbarer Entladebereich vorhanden sein. Es muss genügend Platz vorhanden sein, um die große Transportkiste mit dem Drucker auszuladen. Berücksichtigen Sie beim Planen dieses Bereichs die folgenden Punkte: Höhe und Breite der Zufahrt zum Entladebereich ●... -
Seite 26: Für Die Installation Benötigte Hilfsmittel Und Arbeitskräfte
Anweisungen. ACHTUNG: Der Kunde und nicht HP ist für Entladen und den Transport des Druckers und sämtlicher Systemkomponenten verantwortlich. Wenn keine geeigneten Transport- und Hebegeräte zur Verfügung stehen, kann es während der Installation zur Beschädigung des Druckers oder zu Verletzungen kommen. - Seite 27 Zwei Gleitstücke zum Bewegen der Kiste (optional) ● Elektrischer Palettenhubwagen (optional) ● DEWW Transportgeräte...
-
Seite 28: Abfallentsorgung
Manueller Palettenhubwagen (optional) ● Installation über Bodenniveau Bei der Installation über Bodenniveau werden zusätzlich zur Standardausrüstung ein Kran und eine spezielle Hebevorrichtung benötigt. Je nach Installationsort kann es erforderlich sein, die Verpackung des Druckers vor dem Anheben mit dem Kran zu entfernen. Im folgenden Abschnitt werden die Voraussetzungen für das Anheben des Druckers mit einem Kran beschrieben. - Seite 29 Kiste und Verpackungsmaterial, die mit dem Drucker geliefert wurden, können auch entsorgt werden. Dabei handelt es sich zum Großteil um Holzmaterialien. Erkundigen Sie sich bei Ihren lokalen Behörden nach der korrekten Entsorgung der Abfallmaterialien. DEWW Abfallentsorgung...
-
Seite 30: Installationscheckliste
Ingenieur oder Techniker Systemadministrator Für Bedienungs- und Wartungsschulungen des Druckers vorgesehene Mitarbeiter Drucker HP Stitch S1000 126-Zoll Anliefern und Ausladen Nein Anmerkungen Gibt es einen leicht zugänglichen Lieferbereich mit genügend Platz zum Ausladen und Transportieren des Druckers? Erfüllt der Transportweg zum Installationsbereich alle Voraussetzungen (Höhe, Breite und Abstand von Decken, Türen, Rampen und Gängen) und ist er frei? - Seite 31 Anliefern und Ausladen Nein Anmerkungen Wenn ein Gabelstapler benötigt wird, wurde das Teil K4T88-67290 (Gabelstapler- Support) bestellt oder vom Händler bereitgestellt? Sind Gleitstücke für die Transportkiste vorhanden? Ist ein Hubwagen für die Transportkiste verfügbar? (Optional) Wird der Drucker auf einer zweiten Ebene oder höher installiert? Falls ja, ist ein geeigneter Kran vorhanden? Sind die entsprechenden Kranbefestigungen verfügbar? Steht das Bedienpersonal für die gesamte Dauer der Installationsschulung...
- Seite 32 Elektroinstallation Nein Anmerkungen Wurde der Standort für die gewählte Stromversorgung vorbereitet? Konfiguration 1 des Abzweigkreisschutzschalters: 4 Pole, 25/30 A Konfiguration 2 des Abzweigkreisschutzschalters: 3 Pole, 32/40 A Konfiguration 3 des Abzweigkreisschutzschalters: Dreiphasen: 4 Pole, 25/30 A ● (Erforderlich) Einphasensteuerung: 2 Pole, 15/16/20 A ●...
- Seite 33 Computer mit den erforderlichen Anforderungen zur Verfügung? Gibt es, wenn keiner der HP Scitex RIPs verwendet werden soll, einen Computer mit einer RIP-Anwendung, die den Drucker unterstützt? Ist ein Spektrofotometer vorhanden, das mit dem RIP kompatibel ist?
- Seite 34 Fragen zur Farbverwaltung Antworten Hatten Sie vor dem Kauf dieses Druckers bereits einen Farbstoffsublimationsdrucker? Modell? ● Tintenmarke? ● Tintenkonfiguration (CMYK, CMYK usw.)? ● Welche Geschwindigkeit verwenden Sie in der Regel? ● Drucken Sie DTF, Übertragung oder beides? ● Und anderen Farbstoffsublimationsdrucker? Modell? ●...
- Seite 35 Fragen zur Farbverwaltung Antworten Wenn Sie Ihre eigenen ICC-Profile erstellen: Welches Messgerät haben Sie (Marke und Modell)? ● Wann war das Datum Ihrer letzten Kalibrierung? ● Wie bewerten Sie Ihr Wissen über Farbverwaltung, von 1 bis 10? ● Erstellen Sie häufig ein Profil? ●...
