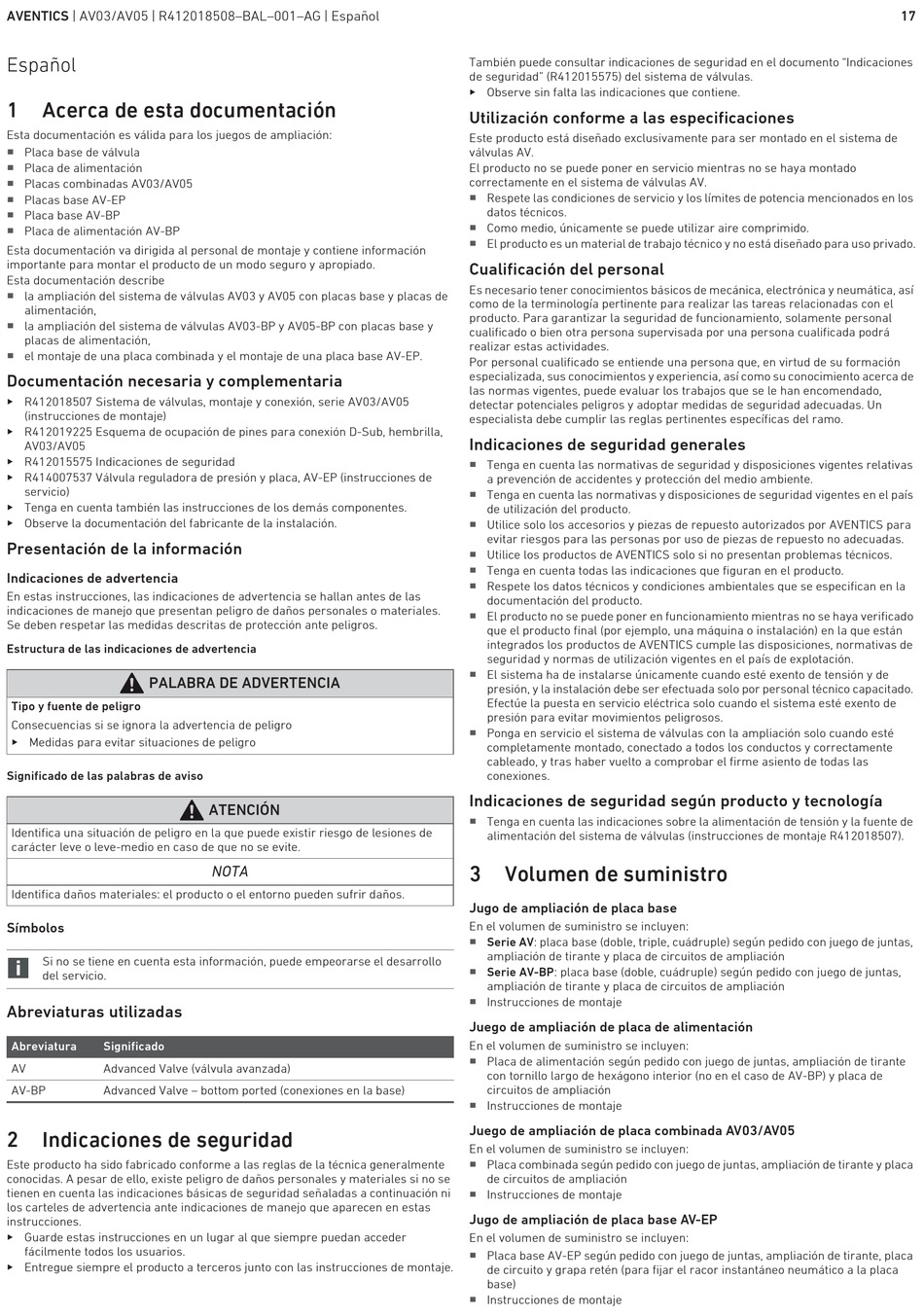

AVENTICS | AV03/AV05 | R412018508–BAL–001–AG | Español
Español
1 Acerca de esta documentación
Esta documentación es válida para los juegos de ampliación:
W
Placa base de válvula
W
Placa de alimentación
W
Placas combinadas AV03/AV05
W
Placas base AV-EP
W
Placa base AV-BP
W
Placa de alimentación AV-BP
Esta documentación va dirigida al personal de montaje y contiene información
importante para montar el producto de un modo seguro y apropiado.
Esta documentación describe
W
la ampliación del sistema de válvulas AV03 y AV05 con placas base y placas de
alimentación,
W
la ampliación del sistema de válvulas AV03-BP y AV05-BP con placas base y
placas de alimentación,
W
el montaje de una placa combinada y el montaje de una placa base AV-EP.
Documentación necesaria y complementaria
O R412018507 Sistema de válvulas, montaje y conexión, serie AV03/AV05
(instrucciones de montaje)
O R412019225 Esquema de ocupación de pines para conexión D-Sub, hembrilla,
AV03/AV05
O R412015575 Indicaciones de seguridad
O R414007537 Válvula reguladora de presión y placa, AV-EP (instrucciones de
servicio)
O Tenga en cuenta también las instrucciones de los demás componentes.
O Observe la documentación del fabricante de la instalación.
Presentación de la información
Indicaciones de advertencia
En estas instrucciones, las indicaciones de advertencia se hallan antes de las
indicaciones de manejo que presentan peligro de daños personales o materiales.
Se deben respetar las medidas descritas de protección ante peligros.
Estructura de las indicaciones de advertencia
PALABRA DE ADVERTENCIA
Tipo y fuente de peligro
Consecuencias si se ignora la advertencia de peligro
O Medidas para evitar situaciones de peligro
Significado de las palabras de aviso
Identifica una situación de peligro en la que puede existir riesgo de lesiones de
carácter leve o leve-medio en caso de que no se evite.
Identifica daños materiales: el producto o el entorno pueden sufrir daños.
Símbolos
Si no se tiene en cuenta esta información, puede empeorarse el desarrollo
del servicio.
Abreviaturas utilizadas
Abreviatura Significado
AV Advanced Valve (válvula avanzada)
AV-BP Advanced Valve – bottom ported (conexiones en la base)
2

Indicaciones de seguridad

Este producto ha sido fabricado conforme a las reglas de la técnica generalmente
conocidas. A pesar de ello, existe peligro de daños personales y materiales si no se
tienen en cuenta las indicaciones básicas de seguridad señaladas a continuación ni
los carteles de advertencia ante indicaciones de manejo que aparecen en estas
instrucciones.
O Guarde estas instrucciones en un lugar al que siempre puedan acceder
fácilmente todos los usuarios.
O Entregue siempre el producto a terceros junto con las instrucciones de montaje.
ATENCIÓN
NOTA
También puede consultar indicaciones de seguridad en el documento "Indicaciones
de seguridad" (R412015575) del sistema de válvulas.
O Observe sin falta las indicaciones que contiene.
Utilización conforme a las especificaciones
Este producto está diseñado exclusivamente para ser montado en el sistema de
válvulas AV.
El producto no se puede poner en servicio mientras no se haya montado
correctamente en el sistema de válvulas AV.
W
Respete las condiciones de servicio y los límites de potencia mencionados en los
datos técnicos.
W
Como medio, únicamente se puede utilizar aire comprimido.
W
El producto es un material de trabajo técnico y no está diseñado para uso privado.
Cualificación del personal
Es necesario tener conocimientos básicos de mecánica, electrónica y neumática, así
como de la terminología pertinente para realizar las tareas relacionadas con el
producto. Para garantizar la seguridad de funcionamiento, solamente personal
cualificado o bien otra persona supervisada por una persona cualificada podrá
realizar estas actividades.
Por personal cualificado se entiende una persona que, en virtud de su formación
especializada, sus conocimientos y experiencia, así como su conocimiento acerca de
las normas vigentes, puede evaluar los trabajos que se le han encomendado,
detectar potenciales peligros y adoptar medidas de seguridad adecuadas. Un
especialista debe cumplir las reglas pertinentes específicas del ramo.
Indicaciones de seguridad generales
W
Tenga en cuenta las normativas de seguridad y disposiciones vigentes relativas
a prevención de accidentes y protección del medio ambiente.
W
Tenga en cuenta las normativas y disposiciones de seguridad vigentes en el país
de utilización del producto.
W
Utilice solo los accesorios y piezas de repuesto autorizados por AVENTICS para
evitar riesgos para las personas por uso de piezas de repuesto no adecuadas.
W
Utilice los productos de AVENTICS solo si no presentan problemas técnicos.
W
Tenga en cuenta todas las indicaciones que figuran en el producto.
W
Respete los datos técnicos y condiciones ambientales que se especifican en la
documentación del producto.
W
El producto no se puede poner en funcionamiento mientras no se haya verificado
que el producto final (por ejemplo, una máquina o instalación) en la que están
integrados los productos de AVENTICS cumple las disposiciones, normativas de
seguridad y normas de utilización vigentes en el país de explotación.
W
El sistema ha de instalarse únicamente cuando esté exento de tensión y de
presión, y la instalación debe ser efectuada solo por personal técnico capacitado.
Efectúe la puesta en servicio eléctrica solo cuando el sistema esté exento de
presión para evitar movimientos peligrosos.
W
Ponga en servicio el sistema de válvulas con la ampliación solo cuando esté
completamente montado, conectado a todos los conductos y correctamente
cableado, y tras haber vuelto a comprobar el firme asiento de todas las
conexiones.
Indicaciones de seguridad según producto y tecnología
W
Tenga en cuenta las indicaciones sobre la alimentación de tensión y la fuente de
alimentación del sistema de válvulas (instrucciones de montaje R412018507).
3

Volumen de suministro

Jugo de ampliación de placa base
En el volumen de suministro se incluyen:
W
Serie AV: placa base (doble, triple, cuádruple) según pedido con juego de juntas,
ampliación de tirante y placa de circuitos de ampliación
W
Serie AV-BP: placa base (doble, cuádruple) según pedido con juego de juntas,
ampliación de tirante y placa de circuitos de ampliación
W
Instrucciones de montaje
Juego de ampliación de placa de alimentación
En el volumen de suministro se incluyen:
W
Placa de alimentación según pedido con juego de juntas, ampliación de tirante
con tornillo largo de hexágono interior (no en el caso de AV-BP) y placa de
circuitos de ampliación
W
Instrucciones de montaje
Juego de ampliación de placa combinada AV03/AV05
En el volumen de suministro se incluyen:
W
Placa combinada según pedido con juego de juntas, ampliación de tirante y placa
de circuitos de ampliación
W
Instrucciones de montaje
Jugo de ampliación de placa base AV-EP
En el volumen de suministro se incluyen:
W
Placa base AV-EP según pedido con juego de juntas, ampliación de tirante, placa
de circuito y grapa retén (para fijar el racor instantáneo neumático a la placa
base)
W
Instrucciones de montaje
