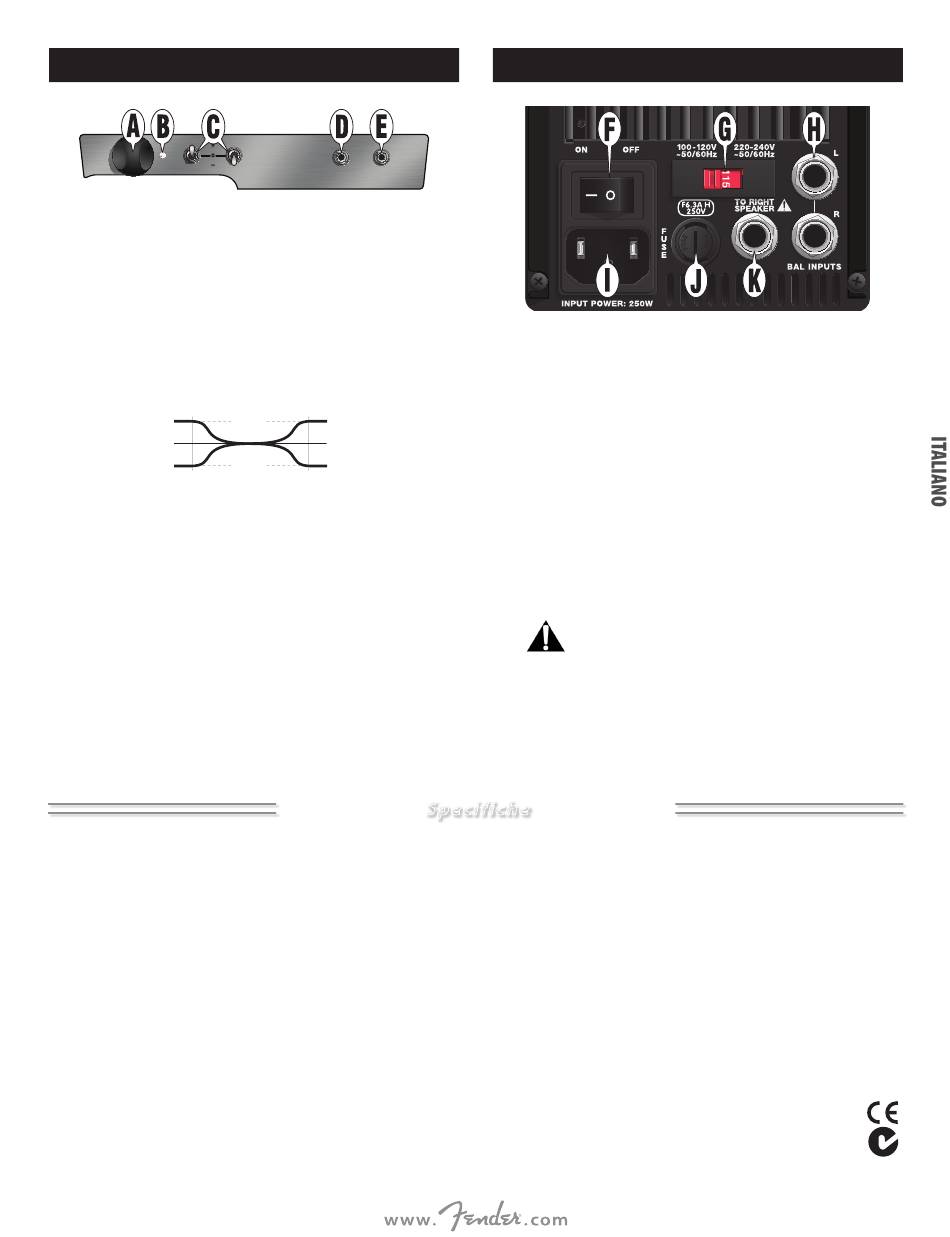

Pannello frontale

LEVEL
BASS TREBLE
A. LEVEL — Regola il volume in uscita dagli altoparlanti
Passport Studio OPPURE il volume in uscita dal jack STEREO
PHONES {E}, quando utilizzato.
B. LED POWER/CLIPPING — Quando l'unità è accesa questo
LED si illumina in verde. Il LED lampeggia in rosso quando
l'amplificatore va in clip: ciò indica che LEVEL {A} va abbassato
per prevenire la distorsione del suono.
C. BASS/TREBLE — Usa questi interruttori per enfatizzare o
attenuare la risposta nei rispettivi range delle basse e alte
frequenze. In posizione centrale "0" la risposta è neutra (flat).
BASS
75Hz
D. STEREO AUX IN — Collega questo jack all'uscita della
scheda audio sul computer o all'uscita per le cuffie di un
lettore audio con il cavo mini stereo fornito. Questo cavo
può limitare l'interferenza con altri dispositivi e può essere
sostituito ordinando il prodotto Fender codice 0097079000.
Per evitare il clipping, potresti dover regolare il livello di uscita
della sorgente. NOTA: il jack STEREO AUX IN e gli INGRESSI
BILANCIATI {H} si possono usare contemporaneamente.
E. STEREO PHONES — Puoi collegare le cuffie a questo
jack . Gli altoparlanti Fender Passpor t Studio sono
automaticamente messi in muto.
TIPO
RISPOSTA IN FREQUENZA
SPL MASSIMO
THD+NOISE
RAPPORTO SEGNALE/RUMORE DEL SISTEMA
LIVELLO DI INGRESSO NOMINALE
LIVELLO DI INGRESSO MASSIMO
IMPEDENZA DI INGRESSO
POTENZA IN USCITA
REQUISITI ELETTRICI
FUSIBILE
DIMENSIONI DEL SISTEMA
PESO
STEREO STEREO
AUX IN PHONES
TREBLE
+1.5dB
–1.5dB
7.5kHz
PR 1193
SISTEMA: 50Hz–20kHz ±3dB
Picco SPL 105dB @ 1m
<0,2% @1W in carico resistivo (uscita woofer, 20Hz–5kHz)
>90dB, non pesato (con filtro 22Hz–22kHz)
–10dBV (ingressi di linea stereo sbilanciati da 3,5 mm)
+8,0dBV (ingressi di linea stereo sbilanciati da 3,5 mm)
10kΩ (ingressi di linea stereo sbilanciati da 3,5 mm)
Woofer (LF): 100W (50W/canale) 200Hz in 4Ω @ <0,7% THD+N
100–120V o 220–240V 50/60Hz; massimo 250W
F6.3AH 250V 5 mm x 20 mm
LARGHEZZA: 45,7 cm
SISTEMA: 8,4 kg
Le specifiche dei prodotti possono variare senza preavviso.
F. INTERRUTTORE ALIMENTAZIONE — Premilo in posizione
"ON" per accendere l'unità, e "OFF" per spegnerla.
G. SELETTORE VOLTAGGIO — Cambia questa impostazione
solo se viaggi in un Paese in cui il voltaggio richiesto è
diverso.
H. BALANCED INPUTS — Questi jack si possono usare per
l'ingresso di segnali bilanciati tramite spinotti TRS (Tip-Ring-
Sleeve) da 6,35 mm, dove Tip=Positivo, Ring=Negativo e
Sleeve=Massa.
I. INGRESSO ALIMENTAZIONE — Collegalo a una presa CA
con messa a terra secondo la corretta impostazione del
SELETTORE VOLTAGGIO {G}.
J. FUSIBILE — Protegge l'unità in caso di malfunzionamenti
elettrici. Da sostituire esclusivamente con fusibili di tipo e
classe specificati sopra l'alloggiamento del fusibile sull'unità.
K. TO RIGHT SPEAKER — Collega questo jack al jack in
ingresso presente nel comparto posteriore dell'altoparlante
destro, usando ESCLUSIVAMENTE il cavo TRS (Tip-Ring-Sleeve)
fornito, dove Tip=Woofer, Ring=Tweeter e Sleeve=Comune.
NON utilizzare un cavo standard per altoparlanti per questo
collegamento! Puoi sostituire questo cavo ordinando il
prodotto Fender codice
USCITA nelle Specifiche di seguito.
Specifiche
AMPLIFICATORE DI POTENZA: 30Hz–20kHz ±1dB (carichi resistivi)
<0,3% @250mW in carico resistivo (uscita tweeter, 3kHz–20kHz)
+4dBu (ingressi di linea bilanciati da 6,35 mm)
+22dBu (ingressi di linea bilanciati da 6,35 mm)
20kΩ (ingressi di linea bilanciati da 6,35 mm)
Tweeter (HF): 50W (25W/canale) 8kHz in 8Ω @ <0,2% THD+N
ALTEZZA: 35,6 cm PROFONDITÀ: 21,0 cm
CON IMBALLAGGIO: 10,9 kg

Pannello posteriore

0097078000. Vedi POTENZA IN
