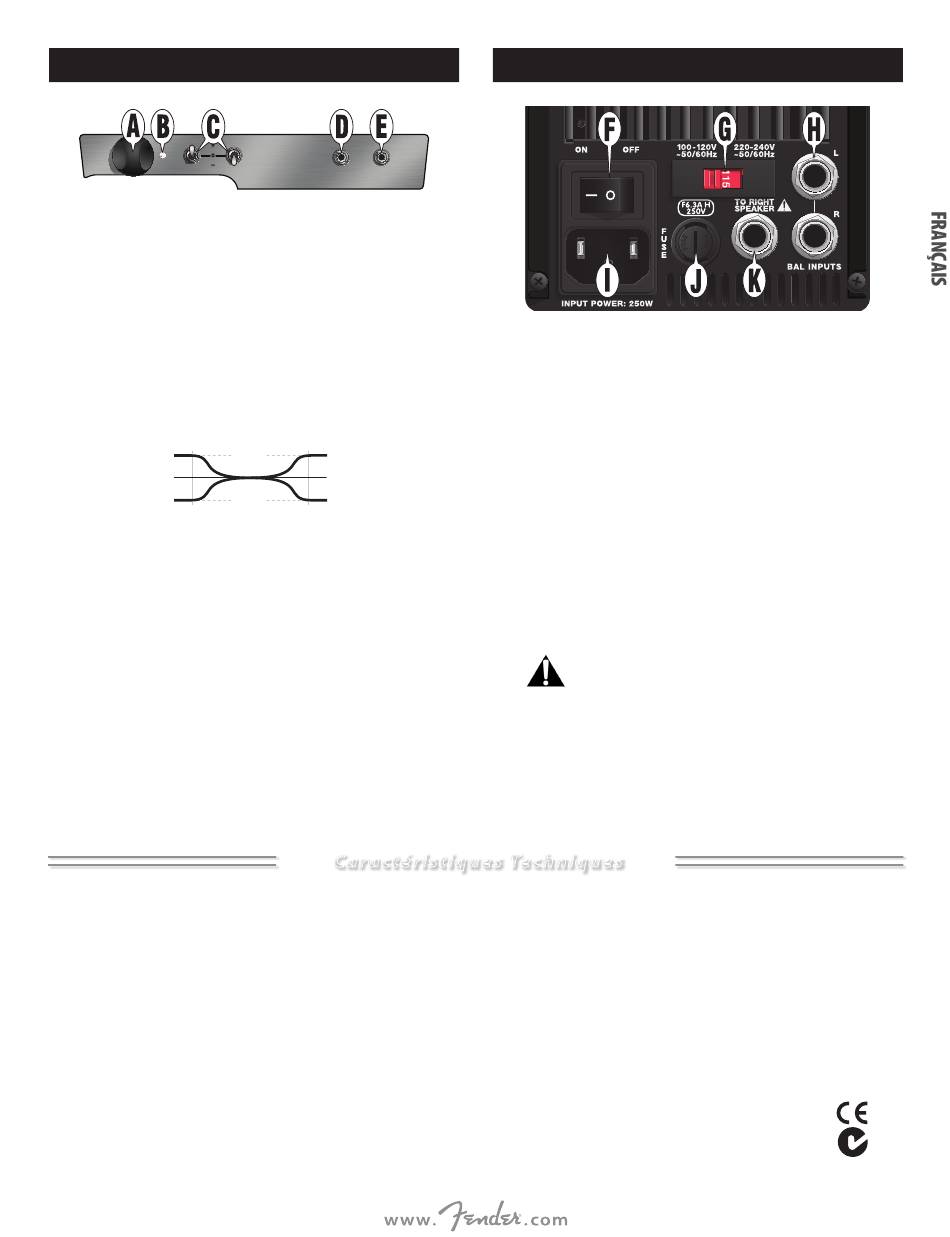

Face Avant
LEVEL
BASS
TREBLE
A.
LEVEL — Permet de régler le volume des haut-parleurs du
Fender Passport Studio -OU- le volume de la sortie casque
STEREO PHONES {E} lorsque vous l'utilisez.
B.
LED DE MISE SOUS TENSION/D'ECRÊTAGE — Cette Led
s'allume en vert lorsque l'appareil est sous tension. Cette Led
clignote en rouge lorsque le préampli écrête le signal, ce qui
signifie que le réglage de niveau LEVEL {A} doit être réduit
pour éviter la distorsion du signal de sortie.
C.
BASS/TREBLE — Utilisez ces interrupteurs pour amplifier
ou atténuer la réponse dans, respectivement, les basses
et hautes fréquences. La position centrale "0" fournit une
réponse plane.
BASS
75Hz
D.
STEREO AUX IN — Connectez cette entrée à la sortie de la
carte son de votre ordinateur ou à la sortie casque de votre
lecteur audio avec le câble mini Jack stéréo fourni. Ce câble
permet de réduire les interférences des autre appareils et
peut être remplacé en contactant Fender (p/n 0097079000). Il
peut être nécessaire de régler le niveau de sortie de l'appareil
source pour éviter la saturation. REMARQUE : Les entrées
STEREO AUX IN et
BALANCED INPUTS {H} peuvent être
utilisées simultanément.
E.
STEREO PHONES — Connectez votre casque à cette
embase. Les haut-parleurs du Fender Passport Studio se
coupent automatiquement.
TYPE
RÉPONSE EN FRÉQUENCE
SPL MAXIMUM
DHT+BRUIT
RAPPORT SIGNAL-BRUIT DU SYSTÈME
NIVEAU D'ENTRÉE NOMINAL
NIVEAU D'ENTRÉE MAXIMUM
IMPÉDANCE D'ENTRÉE
PUISSANCE EN SORTIE
ALIMENTATION ÉLECTRIQUE
FUSIBLE
DIMENSIONS
POIDS
STEREO
STEREO
AUX IN
PHONES
TREBLE
+1.5dB
–1.5dB
7.5kHz
Caractéristiques Techniques
PR 1193
SYSTÈME : 50 Hz–20 kHz ±3 dB
105 dB SPL Pic à 1 m
<0,2 % à 1 W dans charge résistive (sortie du woofer, 20 Hz–5 kHz)
>90 dB, non pondéré (22 Hz–22 kHz filtre activé)
–10 dBV (entrées ligne mini Jack stéréo asymétriques)
+8,0 dBV (entrées ligne mini Jack stéréo asymétriques)
10 kΩ (entrées ligne mini Jack stéréo asymétriques)
Woofers (BF) : 100 W (50 W/canal) 200 Hz dans 4 Ω à <0,7 % DHT+bruit
100–120 V ou 220–240 V 50/60 Hz ; 250 W maximum
F6.3AH 250 V 5 mm x 20 mm
LARGEUR : 45,7 cm
HAUTEUR : 35,6 cm
SYSTÈME : 8,4 kg
Les caractéristiques du produit peuvent faire l'objet de modifications sans notification.
Face Arrière
F.
INTERRUPTEUR POWER — Placez cet interrupteur sur "ON"
pour mettre l'appareil sous tension et sur "OFF" pour le
placer hors-tension.
G.
SÉLECTEUR DE TENSION — Modifiez ce paramètre
uniquement si vous voyagez dans un pays où une tension
différente est nécessaire.
H.
BALANCED INPUTS — Ces entrées peuvent être utilisées
pour connecter des signaux transmis par connecteurs
Jack 6,35 mm stéréo (Pointe=Positif, Bague=Négatif et
Corps=Masse).
I.
EMBASE POWER — Connectez-la à une prise de courant
alternatif reliée à la terre. N'oubliez pas d'adapter le réglage
du SÉLECTEUR DE TENSION {G}.
J.
FUSIBLE — Protège l'appareil des défaillance électriques.
Remplacez-le uniquement avec un autre dont les
caractéristiques correspondent à celles spécifiées au-dessus
du compartiment à fusible.
K.
TO RIGHT SPEAKER — Connectez cette embase à
l'entrée située à l'intérieur du compartiment à l'arrière de
l'enceinte de droite. Pour cela, utilisez UNIQUEMENT le câble
Jack 6,35 mm stéréo fourni (Pointe=Woofer, Bague=Tweeter
et Corps=Masse commune). N'utilisez PAS de câble haut-
parleur standard pour effectuer cette connexion ! Ce câble
peut être remplacé en contactant Fender (p/n 0097078000).
Voir PUISSANCE DE SORTIE dans les Caractéristiques Techniques
ci-dessous.
AMPLI DE PUISSANCE : 30 Hz–20 kHz ±1 dB (charges résistives)
<0,3 % à 250 mW dans charge résistive (sortie tweeter, 3 kHz–20 kHz)
+4 dBu (entrées ligne 6,35 mm symétriques)
+22 dBu (entrées ligne 6,35 mm symétriques)
20 kΩ (entrées ligne 6,35 mm symétriques)
Tweeters (HF) : 50 W (25 W/canal) 8 kHz dans 8 Ω à <0,2 % DHT+bruit
PROFONDEUR : 21,0 cm
EXPÉDITION : 10,9 kg
