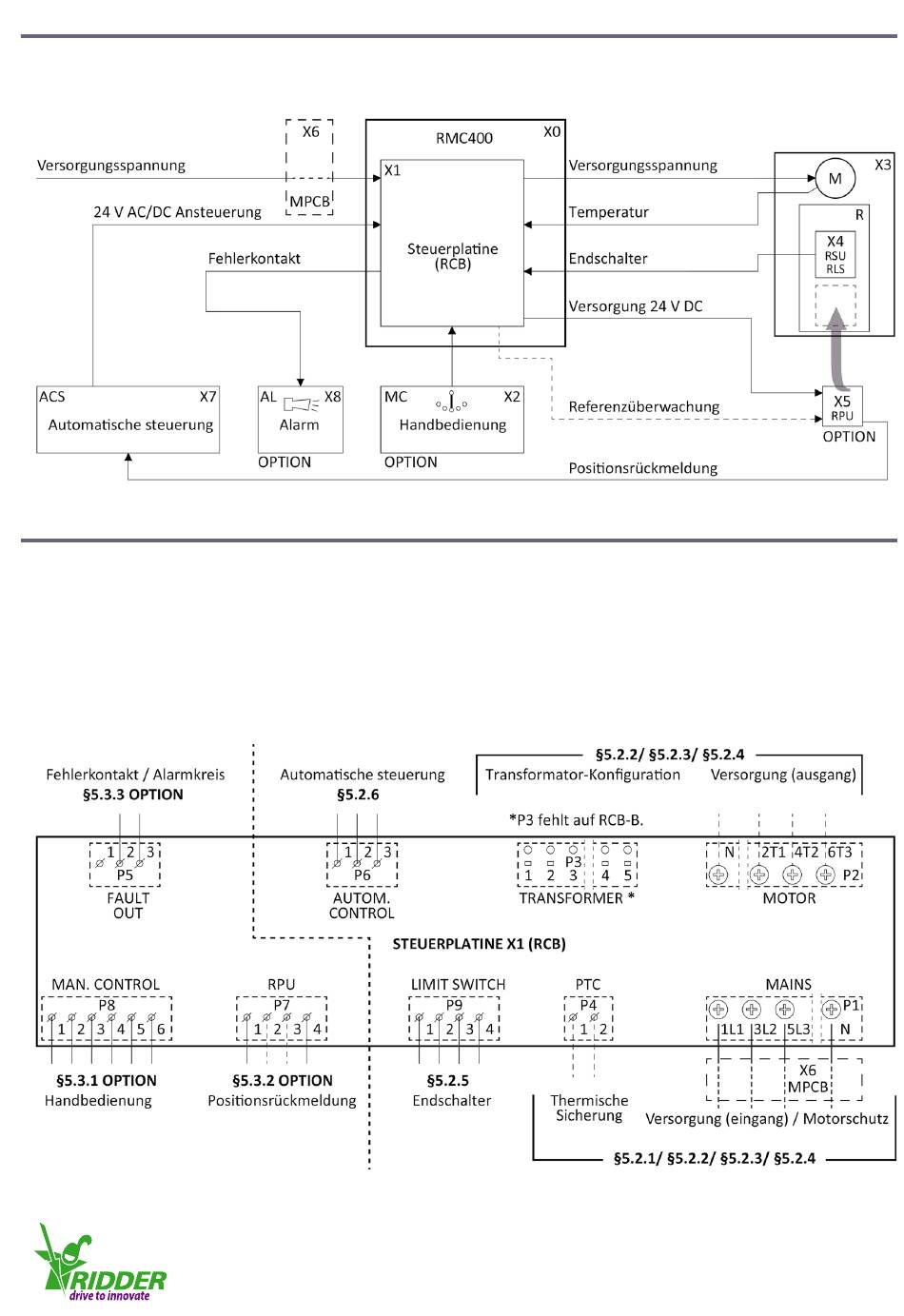

5.1.3 Übersichts- und Funktionsdiagramm
Im folgenden Schaltplan ist die Einbindung der RMC400 in ein System dargestellt. Die Komponenten
im Rahmen X0 (gegebenenfalls) sind bereits von Ridder Drive Systems angeschlossen.
5.1.4 Allgemeiner Schaltplan: Steuerplatine (RCB)
Im folgenden Schaltplan der Steuerplatine (X1) sind dargestellt:
•
die Standard- und die optionalen Anschlüsse;
•
die Abschnitte mit den Schaltplänen und den zugehörigen Informationen.
Bevor der Installateur mit dem Anschließen beginnt, müssen die Bedingungen aus Abschnitt 5.2.1.
erfüllt sein.
