Inhaltszusammenfassung für Chauvet DJ LFS-75DMX
- Seite 1 Quick Reference Guide...
- Seite 2 LFS-75DMX QRG About This The LFS-75DMX Quick Reference Guide (QRG) has basic product information such as mounting, menu options, and DMX values. Download Guide the User Manual from www.chauvetlighting.com for more details. The information and specifications contained in this QRG are subject to Disclaimer change without notice.

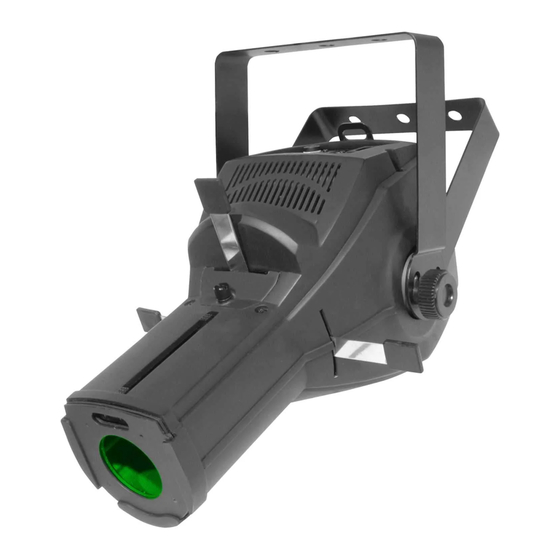

- Seite 3 Included · · 4 Metal Gobos Quick Reference Guide Unpack your LFS-75DMX and make sure you have received all parts in To Begin good condition. If the box or contents appear damaged, notify the carrier immediately, not Chauvet. Description The LFS-75DMX is a framing spot with built-in dimmer levels, DMX control and a color wheel.
- Seite 4 To eliminate wear and improve its lifespan, during periods of non-use completely disconnect from power via breaker or by unplugging it. For the maximum number of LFS-75DMX products that you can power link Power Linking at each voltage, refer to the sticker on the product or the User Manual.
- Seite 5 LFS-75DMX QRG Mounting Before mounting this product, read the Safety Notes. Mounting Clamps Safety Cable Double-Bracketed Yoke Mounting Diagram Bracket Adjustment Knob (x2)
-
Seite 6: Menu Options
Load LoAd Loads factory defaults The LFS-75DMX can work with a DMX controller when linked by DMX DMX Linking serial connections. Instructions for connecting and configuring this product for DMX operation are in the User Manual. If you are not familiar with DMX, download the DMX Primer from www.chauvetlighting.com. -
Seite 7: Dmx Values
LFS-75DMX QRG DMX Values 4-CH Channel Function Value Percent/Setting 000 ó 255 0–100% Dimmer 000 ó 003 Light off 004 ó 007 Light on Strobe 008 ó 215 Strobe (slow to fast) 216 ó 255 Light on 000 ó 001 Automatic Fan Speed 002 ó... - Seite 8 LFS-75DMX GRR Acerca de Esta La Guía de Referencia Rápida (GRR) del LFS-75DMX contiene información básica sobre el producto, como montaje, opciones de menú y Guía valores DMX. Descargue Manual Usuario www.chauvetlighting.com para una información más detallada. Exención de La información y especificaciones contenidas en esta GRR están sujetas a Responsabilidad cambio sin previo aviso.
- Seite 9 · 4 Gobos Metálicos Guía de Referencia Rápida Desembale su LFS-75DMX y asegúrese de que ha recibido todas las partes en Para Empezar buen estado. Si la caja o los componentes parecen dañados, notifíqueselo al transportista inmediatamente, no a Chauvet.
- Seite 10 Alimentación en Para saber el máximo número de productos LFS-75DMX que para cada Cadena tensión puede conectar alimentando en cadena, consulte el adhesivo del producto o el Manual de Usuario.
-
Seite 11: Montaje
LFS-75DMX GRR Montaje Antes de montar este producto, lea las Notas de Seguridad. Abrazaderas de Montaje Cable de Seguridad Yugo de Doble Soporte Diagrama de Montaje Mando de Ajuste de Soporte (x2) -
Seite 12: Opciones De Menú
Cargar LoAd Carga los valores por defecto de fábrica El LFS-75DMX puede funcionar con un controlador DMX cuando se enlaza Enlace DMX por conexiones serie DMX. Las instrucciones para conectar y configurar este producto para funcionamiento DMX están en el Manual de usuario. Si no está... -
Seite 13: Valores Dmx
LFS-75DMX GRR Valores DMX 4-CH Canal Función Valor Porcentaje/Configuración 000 ó 255 0–100% Atenuador 000 ó 003 Luz apagada 004 ó 007 Luz encendida Estroboscopio 008 ó 215 Estroboscopio (lento a rápido) 216 ó 255 Luz encendida 000 ó 001 Automático Velocidad del 002 ó... -
Seite 14: À Propos De Ce Manuel
LFS-75DMX MR À Propos de ce Le Manuel de Référence (MR) du LFS-75DMX reprend des informations de base sur cet appareil notamment en matière de montage, d'options de menu Manuel valeurs DMX. Téléchargez Manuel d’Utilisation www.chauvetlighting.com pour de plus amples informations. -
Seite 15: Ce Qui Est Inclus
Si l'emballage ou le contenu semblait être endommagé, indiquez-le immédiatement au transporteur et non à Chauvet. Le LFS-75DMX est un projecteur de type spot de cadrage avec niveaux de Description gradation inclus, commande DMX et roue de couleur. Les volets de cadrage modifient aisément le faisceau projeté. - Seite 16 électrique ou en coupant le disjoncteur. Connexion Pour connaître le nombre maximal de LFS-75DMX pouvant être raccordé Électrique ensemble selon la tension, veuillez vous référer à l'étiquette apposée sur l'unité...
-
Seite 17: Installation
LFS-75DMX MR Installation Avant de monter cet appareil, lisez et assimilez les consignes de sécurité. Clips de Fixation Élingue de Sécurité Double Lyre Suspension Schéma de Montage Molette de Réglage de la Lyre (x2) -
Seite 18: Options Du Menu
Télécharge les paramètres d'usine par Charge LoAd défaut Le LFS-75DMX peut fonctionner avec un jeu d'orgues DMX quand raccordé Raccordement par des connexions DMX en série. Vous trouverez les instructions de connexion et configuration de cet appareil pour un bon fonctionnement en DMX dans le Manuel d’Utilisation. -
Seite 19: Valeurs Dmx
LFS-75DMX MR Valeurs DMX 4 Canaux Canal Fonction Valeur Pourcentage/Configuration 000 ó 255 0 à 100% Gradateur 000 ó 003 Lumière éteinte 004 ó 007 Lumière allumée Stroboscope 008 ó 215 Stroboscope (de lent à rapide) 216 ó 255 Lumière allumée 000 ó... - Seite 20 LFS-75DMX SAL Über diese In der Schnellanleitung (SAL) des LFS-75DMX finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und Schnellan- DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter leitung www.chauvetlighting.com das Benutzerhandbuch herunter. Haftungsausschluss Die Informationen und Spezifikationen dieser Anleitung können ohne vorherige Ankündigung geändert werden.
- Seite 21 Packungsinhalt · Netzkabel · Garantiekarte · 4 Metallgobos · Schnellanleitung Packen Sie Ihr LFS-75DMX aus und überprüfen Sie, ob Sie alle Teile Start unbeschädigt erhalten haben. Wenn die Verpackung beschädigt ist, benachrichtigen Sie umgehend das Transportunternehmen, nicht jedoch Chauvet. Der LFS-75DMX ist ein Framing-Scheinwerfer mit integrierten Dimmer- Beschreibung Stufen, DMX-Steuerung und einem Farbrad.
-
Seite 22: Auswechseln Der Sicherung
Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose. Reihenschaltung Um die maximal mögliche Anzahl der bei jeder Spannung in Serienschaltung zusammenschließbaren LFS-75DMX-Geräte lesen Sie das der Geräte Typenschild oder die Bedienungsanleitung. Trennen Sie das Gerät vom Stromnetz. -
Seite 23: Montage
LFS-75DMX SAL Montage Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch. Befestigungsk lemmen Sicherheitskabel Doppelhängebügel für Montage Montageansicht Bügeleinstellknopf (x2) - Seite 24 Belastung LoAd Lädt Werkseinstellung DMX- Der LFS-75DMX kann mit einem DMX-Controller betrieben werden, wenn eine DMX-Reihenschaltung zum Einsatz kommt. Anweisungen zum Verbindung Zusammenschluss und der Konfiguration dieses Geräts für den Betrieb im DMX-Modus finden Sie im Benutzerhandbuch. Wenn Sie mit DMX nicht...
- Seite 25 LFS-75DMX SAL DMX-Werte 4 Kanäle Kanal Funktion Wert Prozent/Einstellung 000 ó 255 0–100% Dimmer 000 ó 003 Licht aus 004 ó 007 Licht ein Stroboskopeffekt Blitzgeschwindigkeit 008 ó 215 (von langsam nach schnell) 216 ó 255 Licht ein 000 ó 001 Automatisch Lüftergeschwindig...
-
Seite 26: Informazioni Sulla Guida
LFS-75DMX GR Informazioni La Guida Rapida (GR) di LFS-75DMX contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX. Per maggiori sulla Guida dettagli, scaricare il Manuale Utente dal sito www.chauvetlighting.com. Esclusione di Le informazioni e le specifiche contenute in questa guida possono essere Responsabilità... - Seite 27 Disimballare LFS-75DMX ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet. LFS-75DMX è un proiettore con livelli dimmer, controllo DMX e ruota Descrizione colore integrati. Gli otturatori modificano agevolmente il fascio di luce proiettato.
- Seite 28 LFS-75DMX GR Vista d'Insieme Pannello di Controllo e Vista Pannello Inferiore Pulsanti Alimentazione Questa apparecchiatura è dotata di alimentatore a commutazione automatica con tensione in ingresso di 100-240 V CA - 50/60 Hz. Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.
- Seite 29 LFS-75DMX GR Montaggio Prima di montare l'unità, leggere le Note di Sicurezza. Morsetti di Montaggio Cavo di Sicurezza Doppia Staffa a Forcella Schema di Montaggio Manopola Regolazione Staffa (x2)
- Seite 30 Load (caricamento) LoAd Carica le impostazioni standard LFS-75DMX può funzionare con un controller DMX quando collegato Collegamento tramite connessioni seriali DMX. Le istruzioni per il collegamento e la configurazione di questa unità sono contenute nel Manuale Utente. Se non si familiarità...
- Seite 31 LFS-75DMX GR Valori DMX 4-CH Canale Funzione Valore Percentuale/Impostazione 000 ó 255 0–100% Dimmer 000 ó 003 Luce spenta 004 ó 007 Luce accesa Stroboscopio 008 ó 215 Stroboscopio (da lento a veloce) 216 ó 255 Luce accesa 000 ó 001 Automatica Velocità...
- Seite 32 Outside the U.S., United Kingdom, Ireland, Mexico, or Benelux, contact the dealer of record. Follow their instructions to request support or to return a product. Visit our website for contact details. LFS-75DMX QRG Rev. 4 ML5 © Copyright 2015 Chauvet All rights reserved.
