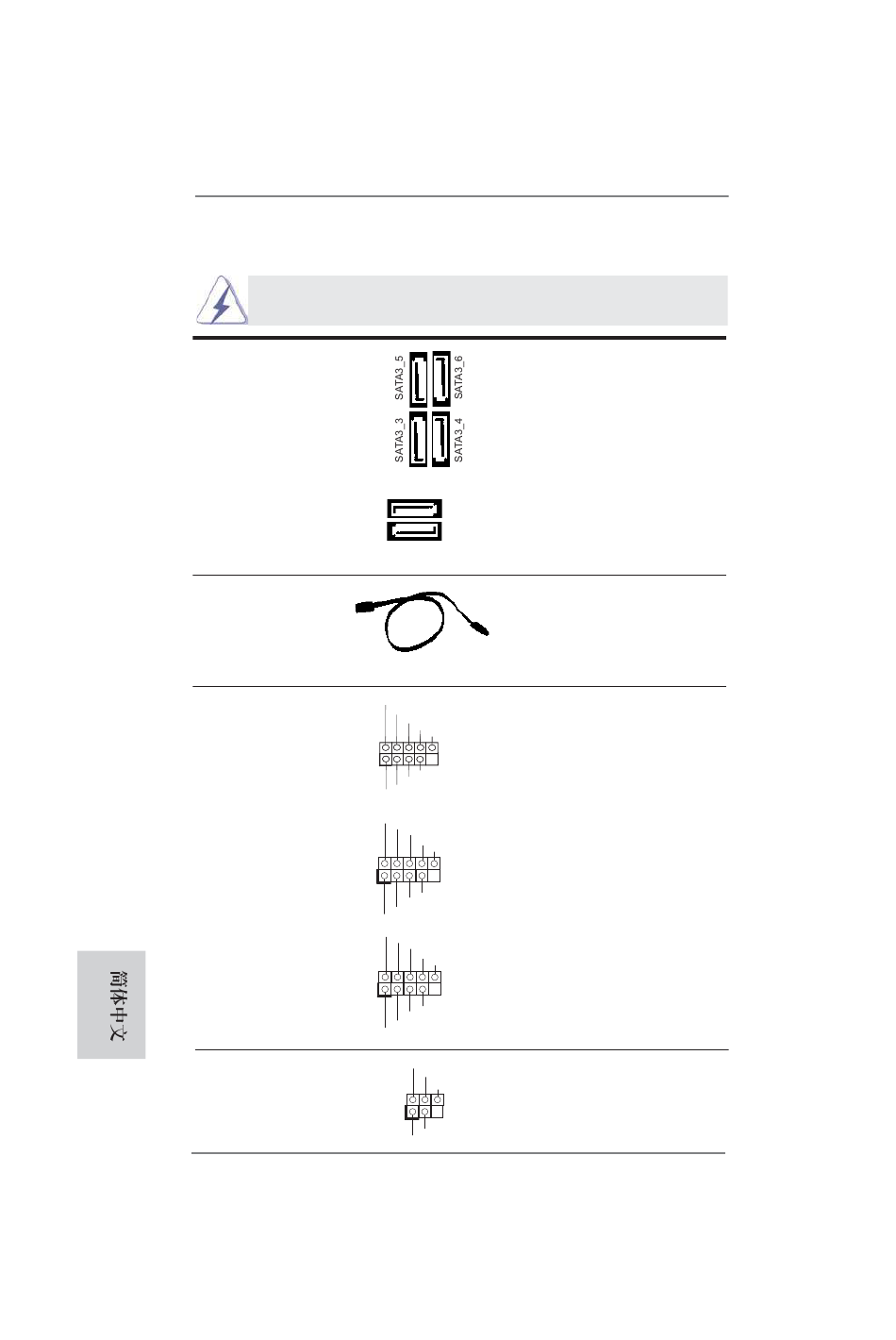

1.4 板載接頭和接口
板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將
跳線帽放置在接頭和接口上將會導致主板的永久性損壞！
Serial ATA3 接口
(SATA3_1: 見第 2 頁第 18 項 )
(SATA3_2: 見第 2 頁第 17 項 )
(SATA3_3: 見第 2 頁第 13 項 )
(SATA3_4: 見第 2 頁第 12 項 )
(SATA3_5: 見第 2 頁第 10 項 )
(SATA3_6: 見第 2 頁第 211 項 )
Serial ATA (SATA)
數據線
( 選配 )
USB 2.0 擴展接頭
(9 針 USB_6_7)
( 見第 2 頁第 23 項 )
(9 針 USB_8_9)
( 見第 2 頁第 25 項 )
(9 針 USB_10_11)
( 見第 2 頁第 26 項 )
紅外線模塊接頭
(5 針 IR1)
( 見第 2 頁第 27 項 )
154
這裡有六組 Serial ATA3
(SATA3) 接口支持 Serial
(SATA) 數據線作為內部儲存
設置。目前 SATA3 界面理論
上可提供高達 6.0Gb/s 的數
據傳輸速率。
SATA3_2
SATA3_1
SATA 數據線的任意一端均可連
接 SATA/SATAII/SATA3 硬盤或者
主板上的 SATA3 接口。
除了位於 I/O 面板的六個默
USB_PWR
P-7
P+7 認 USB 2.0 接口之外，這款
GND
DUMMY
主板有三組 USB 2.0 接針。
1
這組 USB 2.0 接針可以支持
GND
P+6
兩個 USB 2.0 接口。
P-6
USB_PWR
USB_PWR
P-9
P+9
GND
DUMMY
1
GND
P+8
P-8
USB_PWR
USB_PWR
P-11
P+11
GND
DUMMY
1
GND
P+10
P-10
USB_PWR
這個接頭支持一個選配的無
IRTX
+5VSB
線發送和接受紅外線的
DUMMY
模塊。
1
GND
IRRX
