PWRBTN (Güç Anahtarı):
Kasa üzerindeki güç anahtarını ön panele bağlayın. Güç anahtarını
kullanarak sisteminizi kapatma şeklinizi yapılandırabilirsiniz.
RESET (Sıfırlama Anahtarı):
Kasa üzerindeki sıfırlama anahtarını ön panele bağlayın. Bilgisayar
donarsa veya normal bir yeniden başlatma gerçekleştirilemezse,
bilgisayarı yeniden başlatmak için sıfırlama anahtarına basın.
PLED (Sistem Gücü LED'i):
Kasa üzerindeki güç durumu göstergesini ön panele bağlayın. Sistem
çalışırken LED yanar. Sistem S1 uyku modunda iken LED yanıp sön
meye devam eder. Sistem S3/S4 uyku modunda veya kapalı (S5) iken
LED söner.
HDLED (Sabit Disk Çalışma LED'i):
Kasa üzerindeki sabit disk çalışma LED'ini ön panele bağlayın. Sabit disk
veri okurken veya yazarken LED yanar.
Ön panel tasarımı kasaya göre değişiklik gösterebilir. Ön panel
modülünde temel olarak güç anahtarı, sıfırlama anahtarı, güç LED'i,
sabit disk çalışma LED'i, hoparlör vb. bulunur. Kasa ön panel
modülünüzü bu bağlantıya bağlarken, kablo atamalarının ve pin
atamalarının doğru biçimde eşleştirildiğinden emin olun.

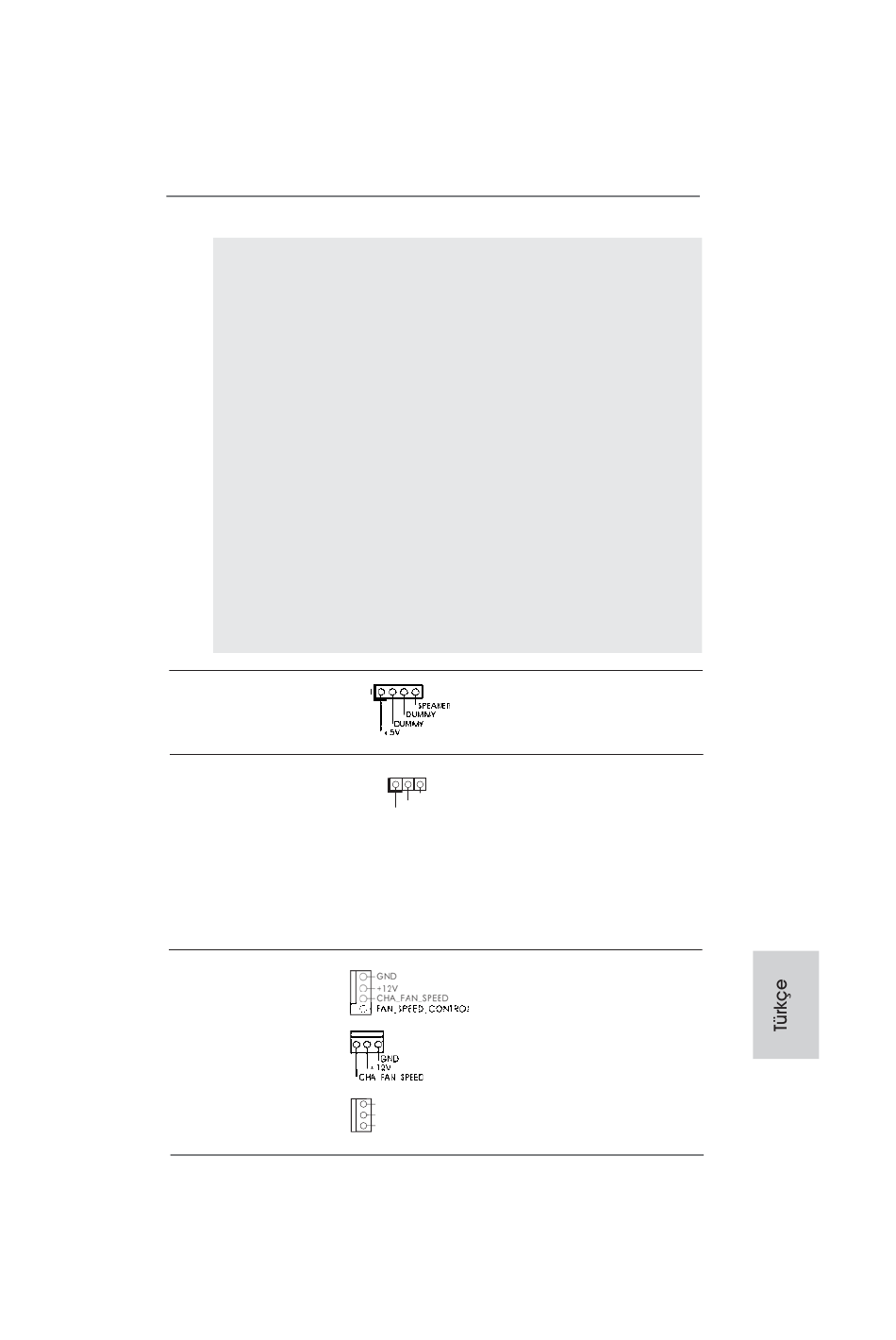

Kasa Hoparlörü Fişi
(4-pinli SPEAKER1)
(bkz. s.2 No. 20)
Güç LED'i Fişi
(3-pinli PLED1)
(bkz. s.2 No. 19)
Kasa/güç Fan Konektörü
(4-pinli CHA_FAN1)
(bkz. s.2 No. 37)
(3-pinli CHA_FAN2)
(bkz. s.2 No. 21)
(3-pinli PWR_FAN1)
(bkz. s.2 No. 9)
Lütfen kasa hoparlörünü bu fi şe
bağlayın.
Sistem gücü durumunu
1
belirtmek için lütfen kasa güç
PLED-
PLED+
LED'ini bu fi şe bağlayın. Sistem
PLED+
çalışırken LED açıktır. LED S1
durumunda yanıp sönmeye
devam eder. LED S3/S4
durumunda veya S5 durumun
da (güç kapalı) kapalıdır.
Lütfen kasa fan kablolarını
fanına bu konektöre bağlayın
ve siyah kabloyu toprak pinine
bağlayın.
GND
+12V
PWR_FAN_SPEED
ASRock 970 Pro3 Motherboard
