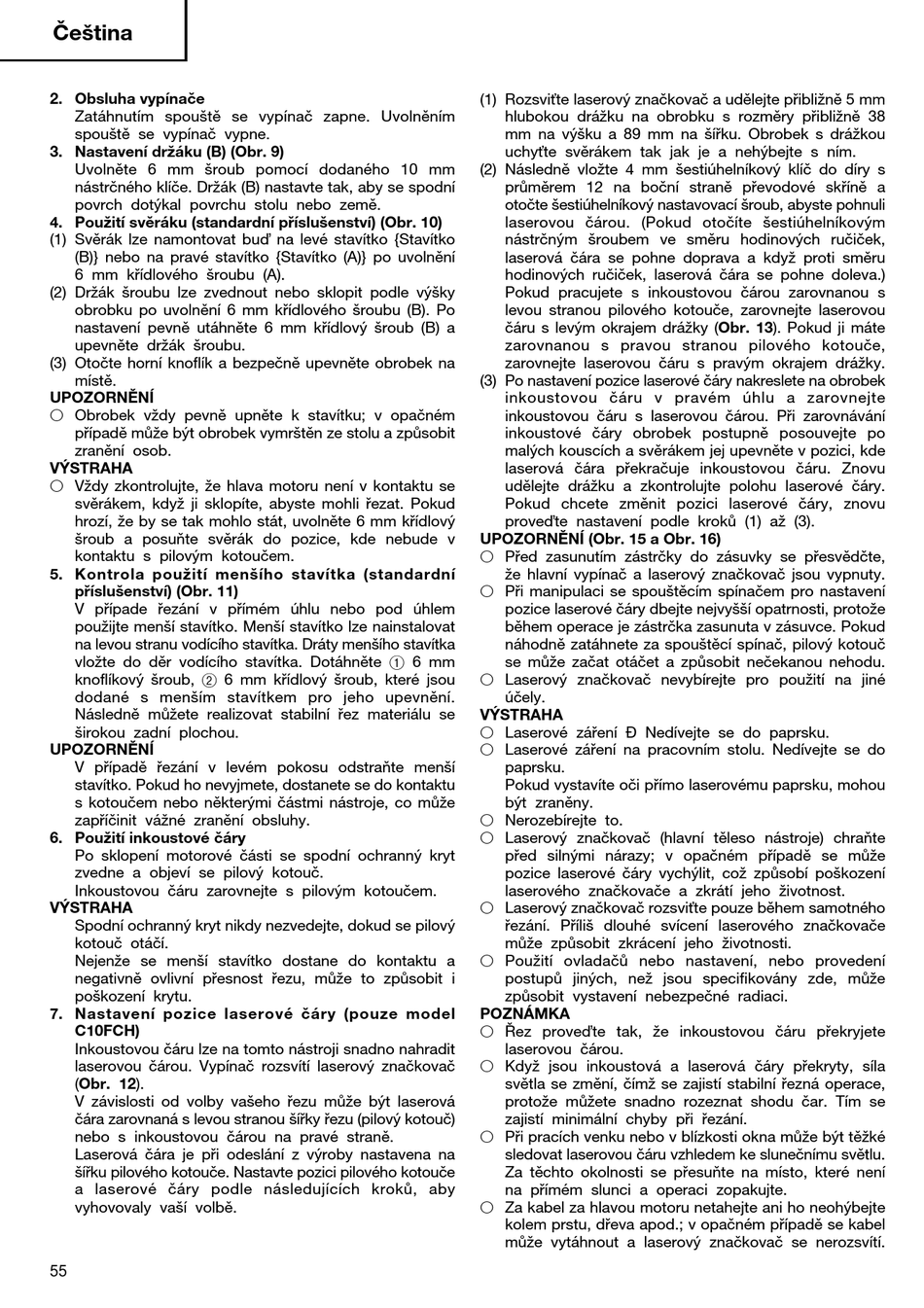

Čeština
2. Obsluha vypínače
Zatáhnutím spouště se vypínač zapne. Uvolněním
spouště se vypínač vypne.
3. Nastavení držáku (B) (Obr. 9)
Uvolněte 6 mm šroub pomocí dodaného 10 mm
nástrčného klíče. Držák (B) nastavte tak, aby se spodní
povrch dotýkal povrchu stolu nebo země.
4. Použití svěráku (standardní příslušenství) (Obr. 10)
(1) Svěrák lze namontovat bu
(B)} nebo na pravé stavítko {Stavítko (A)} po uvolnění
6 mm křídlového šroubu (A).
(2) Držák šroubu lze zvednout nebo sklopit podle výšky
obrobku po uvolnění 6 mm křídlového šroubu (B). Po
nastavení pevně utáhněte 6 mm křídlový šroub (B) a
upevněte držák šroubu.
(3) Otočte horní knoflík a bezpečně upevněte obrobek na
místě.
UPOZORNĚNÍ
Obrobek vždy pevně upněte k stavítku; v opačném
případě může být obrobek vymrštěn ze stolu a způsobit
zranění osob.
VÝSTRAHA
Vždy zkontrolujte, že hlava motoru není v kontaktu se
svěrákem, když ji sklopíte, abyste mohli řezat. Pokud
hrozí, že by se tak mohlo stát, uvolněte 6 mm křídlový
šroub a posuňte svěrák do pozice, kde nebude v
kontaktu s pilovým kotoučem.
5. Kontrola použití menšího stavítka (standardní
příslušenství) (Obr. 11)
V případe řezání v přímém úhlu nebo pod úhlem
použijte menší stavítko. Menší stavítko lze nainstalovat
na levou stranu vodícího stavítka. Dráty menšího stavítka
vložte do děr vodícího stavítka. Dotáhněte 1 6 mm
knoflíkový šroub, 2 6 mm křídlový šroub, které jsou
dodané s menším stavítkem pro jeho upevnění.
Následně můžete realizovat stabilní řez materiálu se
širokou zadní plochou.
UPOZORNĚNÍ
V případě řezání v levém pokosu odstraňte menší
stavítko. Pokud ho nevyjmete, dostanete se do kontaktu
s kotoučem nebo některými částmi nástroje, co může
zapříčinit vážné zranění obsluhy.
6. Použití inkoustové čáry
Po sklopení motorové části se spodní ochranný kryt
zvedne a objeví se pilový kotouč.
Inkoustovou čáru zarovnejte s pilovým kotoučem.
VÝSTRAHA
Spodní ochranný kryt nikdy nezvedejte, dokud se pilový
kotouč otáčí.
Nejenže se menší stavítko dostane do kontaktu a
negativně ovlivní přesnost řezu, může to způsobit i
poškození krytu.
7. Nastavení pozice laserové čáry (pouze model
C10FCH)
Inkoustovou čáru lze na tomto nástroji snadno nahradit
laserovou čárou. Vypínač rozsvítí laserový značkovač
(Obr. 12).
V závislosti od volby vašeho řezu může být laserová
čára zarovnaná s levou stranou šířky řezu (pilový kotouč)
nebo s inkoustovou čárou na pravé straně.
Laserová čára je při odeslání z výroby nastavena na
šířku pilového kotouče. Nastavte pozici pilového kotouče
a laserové čáry podle následujících kroků, aby
vyhovovaly vaší volbě.
55
na levé stavítko {Stavítko
(1) Rozsvi te laserový značkovač a udělejte přibližně 5 mm
hlubokou drážku na obrobku s rozměry přibližně 38
mm na výšku a 89 mm na šířku. Obrobek s drážkou
uchy te svěrákem tak jak je a nehýbejte s ním.
(2) Následně vložte 4 mm šestiúhelníkový klíč do díry s
průměrem 12 na boční straně převodové skříně a
otočte šestiúhelníkový nastavovací šroub, abyste pohnuli
laserovou čárou. (Pokud otočíte šestiúhelníkovým
nástrčným šroubem ve směru hodinových ručiček,
laserová čára se pohne doprava a když proti směru
hodinových ručiček, laserová čára se pohne doleva.)
Pokud pracujete s inkoustovou čárou zarovnanou s
levou stranou pilového kotouče, zarovnejte laserovou
čáru s levým okrajem drážky (Obr. 13). Pokud ji máte
zarovnanou s pravou stranou pilového kotouče,
zarovnejte laserovou čáru s pravým okrajem drážky.
(3) Po nastavení pozice laserové čáry nakreslete na obrobek
inkoustovou čáru v pravém úhlu a zarovnejte
inkoustovou čáru s laserovou čárou. Při zarovnávání
inkoustové čáry obrobek postupně posouvejte po
malých kouscích a svěrákem jej upevněte v pozici, kde
laserová čára překračuje inkoustovou čáru. Znovu
udělejte drážku a zkontrolujte polohu laserové čáry.
Pokud chcete změnit pozici laserové čáry, znovu
prove te nastavení podle kroků (1) až (3).
UPOZORNĚNÍ (Obr. 15 a Obr. 16)
Před zasunutím zástrčky do zásuvky se přesvědčte,
že hlavní vypínač a laserový značkovač jsou vypnuty.
Při manipulaci se spouštěcím spínačem pro nastavení
pozice laserové čáry dbejte nejvyšší opatrnosti, protože
během operace je zástrčka zasunuta v zásuvce. Pokud
náhodně zatáhnete za spouštěcí spínač, pilový kotouč
se může začat otáčet a způsobit nečekanou nehodu.
Laserový značkovač nevybírejte pro použití na jiné
účely.
VÝSTRAHA
Laserové záření Đ Nedívejte se do paprsku.
Laserové záření na pracovním stolu. Nedívejte se do
paprsku.
Pokud vystavíte oči přímo laserovému paprsku, mohou
být zraněny.
Nerozebírejte to.
Laserový značkovač (hlavní těleso nástroje) chraňte
před silnými nárazy; v opačném případě se může
pozice laserové čáry vychýlit, což způsobí poškození
laserového značkovače a zkrátí jeho životnost.
Laserový značkovač rozsvi te pouze během samotného
řezání. Příliš dlouhé svícení laserového značkovače
může způsobit zkrácení jeho životnosti.
Použití ovladačů nebo nastavení, nebo provedení
postupů jiných, než jsou specifikovány zde, může
způsobit vystavení nebezpečné radiaci.
POZNÁMKA
Řez prove te tak, že inkoustovou čáru překryjete
laserovou čárou.
Když jsou inkoustová a laserová čáry překryty, síla
světla se změní, čímž se zajistí stabilní řezná operace,
protože můžete snadno rozeznat shodu čar. Tím se
zajistí minimální chyby při řezání.
Při pracích venku nebo v blízkosti okna může být těžké
sledovat laserovou čáru vzhledem ke slunečnímu světlu.
Za těchto okolnosti se přesuňte na místo, které není
na přímém slunci a operaci zopakujte.
Za kabel za hlavou motoru netahejte ani ho neohýbejte
kolem prstu, dřeva apod.; v opačném případě se kabel
může vytáhnout a laserový značkovač se nerozsvítí.
