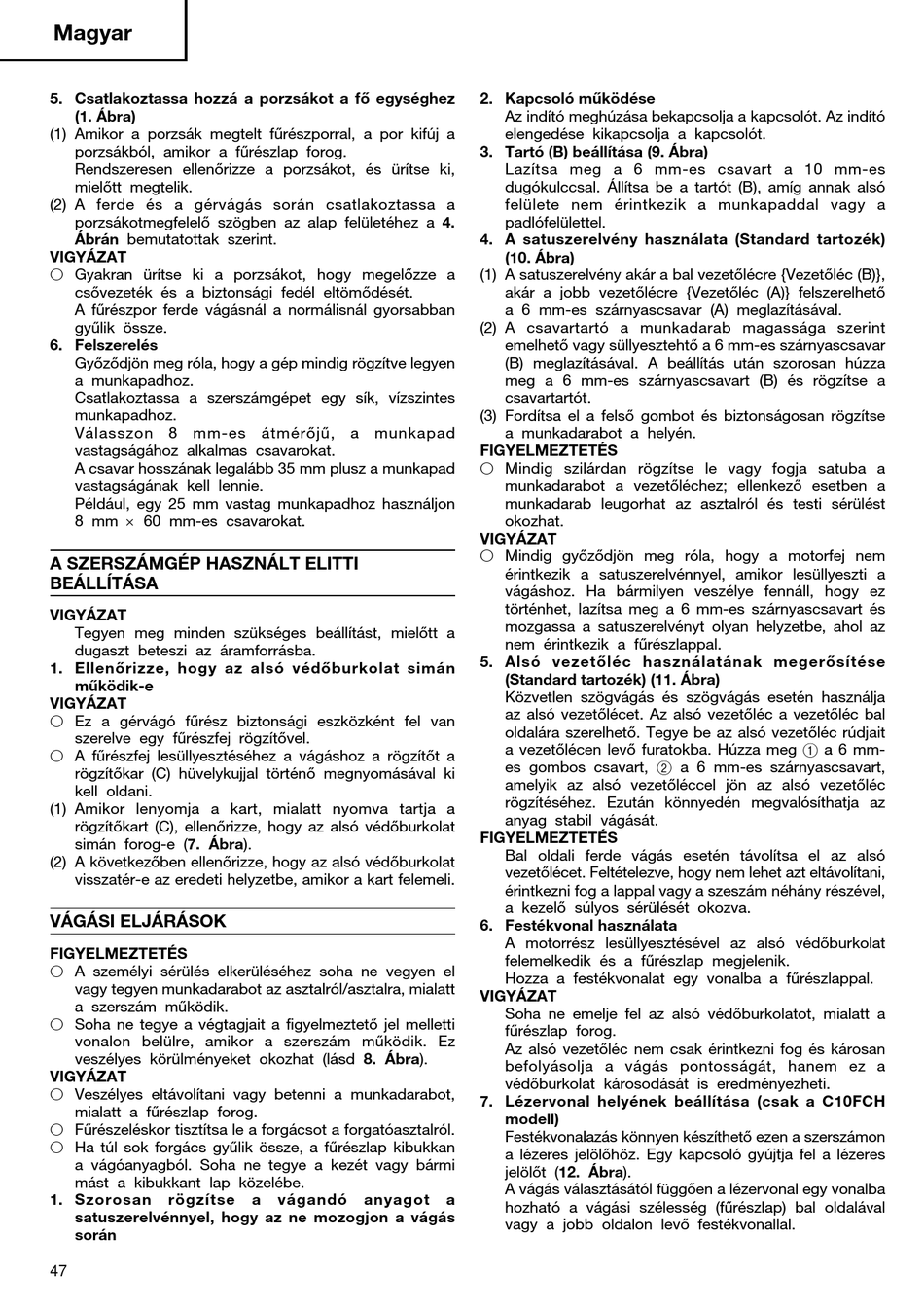

Magyar
5. Csatlakoztassa hozzá a porzsákot a fő egységhez
(1. Ábra)
(1) Amikor a porzsák megtelt fűrészporral, a por kifúj a
porzsákból, amikor a fűrészlap forog.
Rendszeresen ellenőrizze a porzsákot, és ürítse ki,
mielőtt megtelik.
(2) A ferde és a gérvágás során csatlakoztassa a
porzsákotmegfelelő szögben az alap felületéhez a 4.
Ábrán bemutatottak szerint.
VIGYÁZAT
Gyakran ürítse ki a porzsákot, hogy megelőzze a
csővezeték és a biztonsági fedél eltömődését.
A fűrészpor ferde vágásnál a normálisnál gyorsabban
gyűlik össze.
6. Felszerelés
Győződjön meg róla, hogy a gép mindig rögzítve legyen
a munkapadhoz.
Csatlakoztassa a szerszámgépet egy sík, vízszintes
munkapadhoz.
Válasszon 8 mm-es átmérőjű, a munkapad
vastagságához alkalmas csavarokat.
A csavar hosszának legalább 35 mm plusz a munkapad
vastagságának kell lennie.
Például, egy 25 mm vastag munkapadhoz használjon
8 mm × 60 mm-es csavarokat.
A SZERSZÁMGÉP HASZNÁLT ELITTI
BEÁLLÍTÁSA
VIGYÁZAT
Tegyen meg minden szükséges beállítást, mielőtt a
dugaszt beteszi az áramforrásba.
1. Ellenőrizze, hogy az alsó védőburkolat simán
működik-e
VIGYÁZAT
Ez a gérvágó fűrész biztonsági eszközként fel van
szerelve egy fűrészfej rögzítővel.
A fűrészfej lesüllyesztéséhez a vágáshoz a rögzítőt a
rögzítőkar (C) hüvelykujjal történő megnyomásával ki
kell oldani.
(1) Amikor lenyomja a kart, mialatt nyomva tartja a
rögzítőkart (C), ellenőrizze, hogy az alsó védőburkolat
simán forog-e (7. Ábra).
(2) A következőben ellenőrizze, hogy az alsó védőburkolat
visszatér-e az eredeti helyzetbe, amikor a kart felemeli.
VÁGÁSI ELJÁRÁSOK
FIGYELMEZTETÉS
A személyi sérülés elkerüléséhez soha ne vegyen el
vagy tegyen munkadarabot az asztalról/asztalra, mialatt
a szerszám működik.
Soha ne tegye a végtagjait a figyelmeztető jel melletti
vonalon belülre, amikor a szerszám működik. Ez
veszélyes körülményeket okozhat (lásd 8. Ábra).
VIGYÁZAT
Veszélyes eltávolítani vagy betenni a munkadarabot,
mialatt a fűrészlap forog.
Fűrészeléskor tisztítsa le a forgácsot a forgatóasztalról.
Ha túl sok forgács gyűlik össze, a fűrészlap kibukkan
a vágóanyagból. Soha ne tegye a kezét vagy bármi
mást a kibukkant lap közelébe.
1. Szorosan rögzítse
satuszerelvénnyel, hogy az ne mozogjon a vágás
során
47
a vágandó anyagot
2. Kapcsoló működése
Az indító meghúzása bekapcsolja a kapcsolót. Az indító
elengedése kikapcsolja a kapcsolót.
3. Tartó (B) beállítása (9. Ábra)
Lazítsa meg a 6 mm-es csavart a 10 mm-es
dugókulccsal. Állítsa be a tartót (B), amíg annak alsó
felülete nem érintkezik a munkapaddal vagy a
padlófelülettel.
4. A satuszerelvény használata (Standard tartozék)
(10. Ábra)
(1) A satuszerelvény akár a bal vezetőlécre {Vezetőléc (B)},
akár a jobb vezetőlécre {Vezetőléc (A)} felszerelhető
a 6 mm-es szárnyascsavar (A) meglazításával.
(2) A csavartartó a munkadarab magassága szerint
emelhető vagy süllyesztehtő a 6 mm-es szárnyascsavar
(B) meglazításával. A beállítás után szorosan húzza
meg a 6 mm-es szárnyascsavart (B) és rögzítse a
csavartartót.
(3) Fordítsa el a felső gombot és biztonságosan rögzítse
a munkadarabot a helyén.
FIGYELMEZTETÉS
Mindig szilárdan rögzítse le vagy fogja satuba a
munkadarabot a vezetőléchez; ellenkező esetben a
munkadarab leugorhat az asztalról és testi sérülést
okozhat.
VIGYÁZAT
Mindig győződjön meg róla, hogy a motorfej nem
érintkezik a satuszerelvénnyel, amikor lesüllyeszti a
vágáshoz. Ha bármilyen veszélye fennáll, hogy ez
történhet, lazítsa meg a 6 mm-es szárnyascsavart és
mozgassa a satuszerelvényt olyan helyzetbe, ahol az
nem érintkezik a fűrészlappal.
5. Alsó vezetőléc használatának megerősítése
(Standard tartozék) (11. Ábra)
Közvetlen szögvágás és szögvágás esetén használja
az alsó vezetőlécet. Az alsó vezetőléc a vezetőléc bal
oldalára szerelhető. Tegye be az alsó vezetőléc rúdjait
a vezetőlécen levő furatokba. Húzza meg 1 a 6 mm-
es gombos csavart, 2 a 6 mm-es szárnyascsavart,
amelyik az alsó vezetőléccel jön az alsó vezetőléc
rögzítéséhez. Ezután könnyedén megvalósíthatja az
anyag stabil vágását.
FIGYELMEZTETÉS
Bal oldali ferde vágás esetén távolítsa el az alsó
vezetőlécet. Feltételezve, hogy nem lehet azt eltávolítani,
érintkezni fog a lappal vagy a szeszám néhány részével,
a kezelő súlyos sérülését okozva.
6. Festékvonal használata
A motorrész lesüllyesztésével az alsó védőburkolat
felemelkedik és a fűrészlap megjelenik.
Hozza a festékvonalat egy vonalba a fűrészlappal.
VIGYÁZAT
Soha ne emelje fel az alsó védőburkolatot, mialatt a
fűrészlap forog.
Az alsó vezetőléc nem csak érintkezni fog és károsan
befolyásolja a vágás pontosságát, hanem ez a
védőburkolat károsodását is eredményezheti.
7. Lézervonal helyének beállítása (csak a C10FCH
modell)
Festékvonalazás könnyen készíthető ezen a szerszámon
a lézeres jelölőhöz. Egy kapcsoló gyújtja fel a lézeres
jelölőt (12. Ábra).
A vágás választásától függően a lézervonal egy vonalba
a
hozható a vágási szélesség (fűrészlap) bal oldalával
vagy a jobb oldalon levő festékvonallal.
