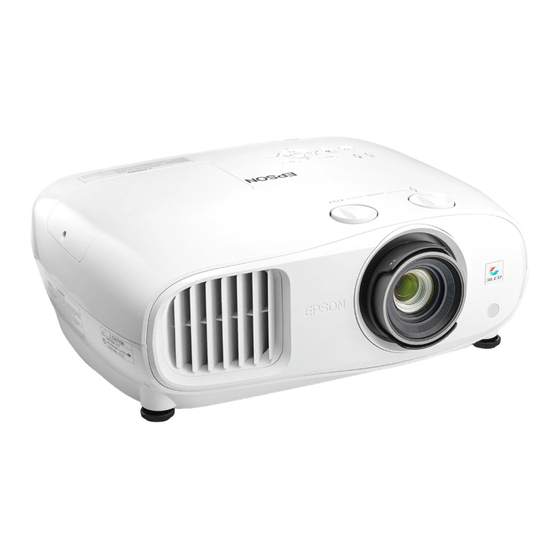

Epson EH-TW7100 Bedienungsanleitung

Home projector
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Bedienungsanleitung

Werbung

Inhaltsverzeichnis

Fehlerbehebung

loading

Verwandte Anleitungen für Epson EH-TW7100

Inhaltszusammenfassung für Epson EH-TW7100

  • Seite 1 Bedienungsanleitung...

  • Seite 2: Aufbau Der Anleitung Und Verwendete Bezeichnungen

    Aufbau der Anleitung und verwendete Bezeichnungen Verwenden der Anleitungen Die Anleitungen für diesen Projektor sind wie folgt aufgebaut. Sicherheitsanweisungen/Anleitung Support und Service Enthält Informationen zur sicheren Verwendung des Projektors, außerdem eine Support- und Serviceanleitung, Prüflisten zur Fehlerbehebung usw. Lesen Sie diese Anleitung sorgfältig, bevor Sie den Projektor verwenden.

  • Seite 3: Verwendete Bezeichnungen

    Aufbau der Anleitung und verwendete Bezeichnungen Verwendete Bezeichnungen Sicherheitshinweise Die Dokumentation und der Projektor weisen Symbole auf, um zu zeigen, wie der Projektor sicher verwendet wird. Nachfolgend werden die Symbole dargestellt und erläutert. Bitte informieren Sie sich über diese Warnsymbole und beachten Sie sie, um Verletzungen oder Sachschäden zu vermeiden. Warnung Dieses Symbol verweist auf Informationen, die bei Nichtbeachtung durch falsche Handhabung möglicherweise zu Verletzungen oder sogar zum Tod führen können.

  • Seite 4: Inhaltsverzeichnis

    Einstellen der Schärfe ....40 EH-TW7100) ......20 Anpassen der Bildauflösung (Bildoptimierung)
  • Seite 5 Anpassen der Farben ....44 Projektion in Epson iProjection (iOS/Android) Anpassen der Farbtemperatur ... . . 44 .
  • Seite 6 Technische Daten ....106 EH-TW7100/EH-TW7000 ....106 Ansicht .

  • Seite 7: Einleitung

    • Audiowiedergabe über den internen Lautsprecher. Dies ermöglicht Ihnen die Audioausgabe ohne einen externen Lautsprecher. (Nur EH-TW7100) • Bedienung per Fernsteuerung von einem Smartphone aus. Mit Epson iProjection können Sie den Projektor über ein Smartphone oder Tablet bedienen. s S.60...

  • Seite 8: Bezeichnung Und Funktion Der Teile

    Einleitung Bezeichnung und Funktion der Teile Front/Oberseite Bezeichnung Funktion a Lampenabdeckung Öffnen Sie diese Abdeckung zum Ersetzen der Projektionslampe. S.93 b Luftaustritt Aus dem Luftaustritt strömt die zur internen Kühlung des Projektors verwendete Luft. Achtung Halten Sie Ihr Gesicht oder Ihre Hände während der Projektion vom Luft- austritt fern, und stellen Sie keine Gegenstände, die sich durch Wärme ver- ziehen oder in anderer Weise durch Wärme beeinträchtigt werden können, in die Nähe des Luftaustritts.

  • Seite 9: Bedienfeld

    Bedienfeld Dient zur Bedienung des Projektors. Bedienfeld Das Bedienfeld variiert je nach Projektormodell, das Sie nutzen. In diesem Abschnitt wird beispielhaft das Bedienfeld für EH-TW7100 gezeigt. Tasten (Anzeigen) Funktion Leuchtet orange, wenn die Lampe ausgewechselt werden sollte. Zeigt die Pro- jektorfehler anhand einer Kombination mit anderen leuchtenden oder blink- enden Anzeigen.
  • Seite 10 Einleitung Tasten (Anzeigen) Funktion • EH-TW7100: Zur Anpassung der Lautstärke. (EH-TW7100 Nur) s S.37 • Wählt Menüelemente oder Einstellwerte, während das Projektormenü ange- zeigt wird. s S.62 • Wenn der Keystone-Bildschirm angezeigt wird, können Sie horizontale Verzer- Lautstärke (links/rechts) rungen im projizierten Bild anpassen. s S.33...

  • Seite 11: Fernbedienung

    Einleitung Fernbedienung Taste Funktion Stromver- Schaltet den Projektor ein. S.26 sorgung (On) b Bereitschaft Schaltet den Projektor aus. S.28 (Standby) [HDMI1] Schaltet auf das Bild von den einzelnen Ein- gängen um. S.27 [HDMI2] [LAN] [Pattern] Zum Ein- oder Ausblenden des Testmusters. S.30 Wiederga- Zur Bedienung (z.
  • Seite 12 Einleitung Taste Funktion [RGBCMY] Stellt Schattierung, Sättigung und Helligkeit für jede RGBCMY-Farbe ein. S.45 q [Grayscale] Stellt das Grauskala-Einstellungsniveau ein. S.63 r [3D Format] Ändert das 3D-Format. Dieser Projektor unterstützt die folgenden 3D-Formate. • Frame-Packing • Side-by-Side • Top-and-Bottom S.50 [Auto Iris] Stellt Adaptive IRIS-Blende ein.

  • Seite 13: Rückseite

    Bezeichnung Funktion a Externe Lautsprecher Der eingebaute Lautsprecher des Projektors. Gibt Audiosignale wieder. Stel- len Sie Audio umkehren auf Ein, um bei Projektor-Deckenmontage den ein- (nur EH-TW7100) gebauten Lautsprecher zu verwenden. Einstellung - Audio - Audio um- kehren S.66 b Netzbuchse Schließen Sie das Netzkabel an.

  • Seite 14: Unterseite

    Einleitung Unterseite Bezeichnung Funktion a Einstellbarer vorde- Wenn Sie den Projektor auf einer Fläche, wie z. B. einen Schreibtisch, aufstellen, stellen Sie die horizontale Neigung durch Herausziehen des Fußes ein. S.31 rer Fuß b Befestigungspunkte Für die Aufhängung an einer Decke kann die als Sonderzubehör erhältliche De- ckenhalterung hier angebracht werden.

  • Seite 15: Vorbereitung

    Vorbereitung Installation Projiziertes Bild und Position des Projektors Installieren Sie den Projektor wie folgt. Aufstellung parallel mit der Leinwand Wenn der Projektor in einem Winkel zur Leinwand aufgestellt ist, tritt Keystone-Verzerrung (Trapezverzerrung) im projizierten Bild auf. Justieren Sie die Position des Projektor so, dass er parallel zur Leinwand steht. Wenn der Projektor nicht vor der Leinwand aufgestellt werden kann, können Sie die Bildposition durch Objektivversatz anpassen.

  • Seite 16: Verschiedene Einstellverfahren

    Herabfallen des Projektors und somit zu Schäden und Verletzungen führen. • Wenn Deckenhalterung und Projektor falsch installiert werden, könnte der Projektor herunterfallen. Achten Sie nach Installation der jeweiligen Epson-Halterung, die diesen Projektor unterstützt, darauf, Projektor und Halterung mit einem für ihr Gewicht ausreichend starken Draht zu sichern. •...

  • Seite 17: Tischaufstellung Und Projektion

    Wenn das Gerät an der Decke hängend projiziert, stellen Sie Projektion auf Front/Decke oder Rück/ Decke ein. Erweitert - Projektion S.69 • Stellen Sie Audio umkehren auf Ein, um bei Projektor-Deckenmontage den eingebauten Lautsprecher zu verwenden. (EH-TW7100 Nur) Einstellung - Audio - Audio umkehren S.66...

  • Seite 18: Projektionsabstand Und Objektivversatz-Maximalwerte

    Vorbereitung Projektionsabstand und Objektivversatz-Maximalwerte Die Projektionsgröße nimmt zu, je weiter der Projektor von der Leinwand entfernt aufgestellt wird. Bestimmen Sie anhand der folgenden Tabelle die Projektorposition mit dem optimalen Abstand zur Leinwand. Die hier angegebenen Werte sind nur Referenzwerte. In der folgenden Tabelle finden Sie die Maximalwerte für die Objektivversatzeinstellung. Das projizierte Bild wird nach Korrektur der Verzerrung kleiner.
  • Seite 19 Vorbereitung Mittlerer Objektivbewegungsabstand wenn der Projektor verschoben wird (bei ganz links eingestelltem Objektivversatz) Mittlerer Objektivbewegungsabstand wenn der Projektor verschoben wird (bei ganz rechts eingestelltem Objektivversatz) Projektionsabstand vom Projektor zur Leinwand Größe des projizierten Bildes Einheit: cm Leinwandgröße 16:9 Projektionsabstand (E) Objektivversatz-Maximalwerte B x H Minimum...
  • Seite 20 Vorbereitung Aufstellungsbeispiel (bei 16:9 Leinwandgröße und 100") Seitenansicht Draufsicht...

  • Seite 21: Anschließen Eines Geräts

    (handelsüblich). Anschließen von externen Geräten Verbindung mit dem Trigger Out-Port (nur EH-TW7100) Externe Geräte, wie z. B. Motorleinwände, können Sie mit einem Stereokabel mit Miniaturstecker (3,5 mm) am Trigger-Ausgang anschließen. Ist der Anschluss aktiviert, wird an angeschlossene Geräte, wie z. B. Motor-...

  • Seite 22: Verbinden Von Bluetooth -Geräten

    Vorbereitung Bei Verwendung des Trigger Out-Ports stellen Sie die Funktion Trigger Impuls auf Netz oder Anamorphic Wide ein. Erweitert - Betrieb - Trigger Impuls S.69 ® Verbinden von Bluetooth -Geräten Audio, das am HDMI1- oder HDMI2-Anschluss eingespeist wird, wird von Lautsprechern oder Kopfhörern ausgegeben, die Bluetooth unterstützen.
  • Seite 23 Vorbereitung Aktivieren Sie den Kopplungsmodus an dem Bluetooth-Gerät, zu dem Sie eine Verbindung herstellen möchten. Weitere Informationen finden Sie in der Dokumentation des Bluetooth-Gerätes. Wählen Sie Bluetooth-Gerät suchen. Eine Liste verfügbarer Geräte wird angezeigt. Wählen Sie mit der Aufwärts- und Abwärtstaste das Bluetooth-Gerät, zu dem Sie eine Verbindung herstellen möchten, und drücken Sie zur Verbindung [Enter].

  • Seite 24: Anschließen Von Externen Lautsprechern

    Sie auf der Download-Seite. • Projektion von vier Anzeigen gleichzeitig Mit Epson iProjection (Windows/Mac) können Sie bis zu vier separate Anzeigen vom Projektor von bis zu 50 mit dem Netzwerk verbundenen Computern anzeigen. Sie können Epson iProjection (Windows/Mac) von der folgenden Webseite herunterladen.
  • Seite 25 Vorbereitung • Wenn die WLAN-Funktion nicht mit eingesetztem WLAN-Gerät verwendet wird, stellen Sie Wireless- LAN-Stärke auf Aus. Dadurch kann unbefugter Zugriff durch Dritte verhindert werden. S.71 • Bei Verwendung von Epson iProjection im AdHoc-Verbindungsmodus empfehlen wir, Sicherheitseinstellungen vorzunehmen. S.74...

  • Seite 26: Vorbereiten Der Fernbedienung

    Vorbereitung Vorbereiten der Fernbedienung Einsetzen der Batterien für die Fernbedienung Achtung • Kontrollieren Sie die Polaritätszeichen (+) und (-) im Batteriefach, damit Sie die Batterien richtig einsetzen können. • Verwenden Sie ausschließlich Alkali- oder Manganbatterien der Größe AA. Nehmen Sie den Batteriefachdeckel Setzen Sie den Batteriefachdeckel wieder ein.

  • Seite 27: Standardbedienung

    Standardbedienung Projizieren von Bildern Einschalten des Projektors Verbinden Sie das Gerät mit dem Schalten Sie das angeschlossene Projektor. Gerät ein. Verwenden Sie dazu das mitgelieferte Netzkabel. Nehmen Sie den Objektivdeckel ab. Warnung • Während der Projektion nicht in das Objektiv schauen.

  • Seite 28: Wenn Das Gewünschte Bild Nicht Projiziert Wird

    Standardbedienung • Dieser Projektor bietet eine Kindersicherung, um zu verhindern, dass Kinder das Gerät versehentlich einschalten und eine Tastensperre zur Vermeidung von unbeabsichtigter Bedienung usw. Einstellung - Sperreinstellung - Kindersicherung/Tastensperre S.66 • Zur Verwendung in einer Höhe von 1.500 m oder höher muss der Höhenlagen-Modus auf Ein gestellt sein.

  • Seite 29: Abschalten

    Standardbedienung Zeigt die Verbindungsanleitung. Ruft das Konfiguration-Menü auf. S.62 Führt die Angep. Funktion 1 und Angep. Funktion 2 am Startbildschirm zugewiesenen Menüoptionen aus. Erweitert - Startbildschirm S.69 Stellt die 3D-Funktion ein. Signal - 3D-Einstellungen S.65 Zur Auswahl des Farbmodus. S.38 Der Startbildschirm wird nach 10-minütiger Inaktivität ausgeblendet.
  • Seite 30 Standardbedienung Bringen Sie den Objektivdeckel an.

  • Seite 31: Anpassung Des Projizierten Bildes

    Standardbedienung Anpassung des projizierten Bildes Da die Bilder unmittelbar nach dem Einschalten des Projektors instabil sind, warten Sie mindestens nach dem Beginn der Projektion 30 Minuten, bevor Sie Fokus, Zoom oder Objektivversatz einstellen. Einblenden des Testmusters Wenn Sie nach der Aufstellung des Projektors den Zoom/Fokus oder die Projektorposition einstellen, können Sie anstelle des Videogeräteanschlusses ein Testmuster anzeigen.

  • Seite 32: Einstellen Der Projektionsgröße (Zoomeinstellung)

    Standardbedienung Einstellen der Projektionsgröße (Zoomeinstellung) Greifen Sie den Knopf und drehen Sie den Zoomring, um die Größe des projizierten Bildes zu justieren. Einstellen der Projektorneigung Wenn das projizierte Bild bei Aufstellung des Projektors auf einem Tisch horizontal geneigt ist (linke und rechte Seite des projizierten Bildes sind nicht gleich hoch), stellen Sie den vorderen Fuß...
  • Seite 33 Standardbedienung Achtung • Bei Verwendung des vertikalen Objektivversatzrades, um die Position des Bildes anzupassen, das Bild durch Bewegen nach oben justieren und dann die Einstellung fertigstellen. Wenn Sie das Bild nach unten bewegen und die Einstellung fertigstellen, kann kann seine Position etwas absinken. •...

  • Seite 34: Korrigierung Von Keystone-Verzerrungen

    Standardbedienung Wenn Sie keine Anpassung per Objektivversatz vornehmen können, nutzen Sie zur Korrektur der Verzerrung Keystone. S.33 Das projizierte Bild könnte verzerrt dargestellt werden, wenn die Objektivposition nicht stimmt. Daher sollten Sie die Objektivversatzregler zur Anpassung der Objektivposition wie nachstehend gezeigt drehen und anschließend die Bildverzerrung mit Keystone anpassen.
  • Seite 35 Einstellung - Keystone - H/V-Keystone S.66 • Innerhalb eines Projektionswinkels von 30° in jeder Richtung können Sie effektive Korrekturen ausführen. • Wenn die Einstellungsanzeigen V-Keystone/H-Keystone nicht dargestellt werden, können Sie mit den Lautstärketasten (links/rechts) die Lautstärke einstellen. (EH-TW7100 Nur) S.37...

  • Seite 36: Korrektur Mit Quick Corner

    Standardbedienung Korrektur mit Quick Corner Sie können Form und Größe eines nicht rechteckigen Bildes über die Quick Corner-Einstellung des Projektors korrigieren. Drücken Sie die [Menu]-Taste zur Wählen Sie mit der Aufwärts-/ Anzeige der Menüs in folgender Abwärts-/Links-/Rechtstaste die Reihenfolge: Einstellung - Keystone. Bildecke, die Sie anpassen möchten.
  • Seite 37 Standardbedienung Wiederholen Sie bei Bedarf die Wenn Sie fertig sind, drücken Sie [Esc]. Schritte 3 und 4 zur Anpassung der Nach Ausführung von Quick restlichen Ecken. Corner wird die Keystone- Einstellung im Projektormenü Einstellung auf Quick Corner gesetzt. Wenn Sie die Aufwärts- oder Abwärtstaste am Bedienfeld drücken, erscheint die Bereichsauswahl.

  • Seite 38: Anpassung Der Lautstärke

    Standardbedienung Anpassung der Lautstärke Sie können die Lautstärke mit den [Volume]-Tasten auf der Fernbedienung oder den Lautstärketasten am Bedienfeld des Projektors regeln (nur EH-TW7100). Fernbedienung Bedienfeld • Sie können die Lautstärke auch im Konfiguration einstellen. Einstellung - Audio - Lautstärke S.66...

  • Seite 39: Bildeinstellung

    Bildeinstellung Bildeinstellung Einstellen der Projektionsqualität (Farbmodus) Sie können bei der Projektion die optimal an Ihre Projektionsumgebung angepasste Bildqualität erreichen. Die Bildhelligkeit hängt vom eingestellten Farbmodus ab. Drücken Sie die Taste [Color Mode]. • Sie können die Einstellungen im Konfiguration ändern. Bild –...
  • Seite 40 HDMI2 ist, können Sie Seitenverhältnis je nach Eingangssignal möglicherweise nicht ändern. • Anamorphic Wide und Horiz. Squeeze werden nur bei EH-TW7100 angezeigt. Wenn Sie in der Regel Automatisch einstellen, wird zur Anzeige des Eingangssignals das optimale Seitenverhältnis verwendet. Ändern Sie die Einstellung, wenn Sie ein anderes Seitenverhältnis verwenden möchten.

  • Seite 41: Einstellen Der Schärfe

    Bildeinstellung Aktivieren Sie Anamorphic Wide und setzen Sie ein handelsübliches Anamorphot-Objektiv ein, um DVDs, Blu-rays usw. von Filmen im Cinema-Scope-Format zu genießen. Horiz. Squeeze streckt das Eingangssignal horizontal. So können Sie bei Verwendung eines handelsüblichen Anamorphot-Objektivs über die ganze Bildschirmbreite projizieren. •...

  • Seite 42: Anpassen Der Bildauflösung (Bildoptimierung)

    Bildeinstellung Anpassen der Bildauflösung (Bildoptimierung) Sie können die Bildauflösung über die Funktion Bildoptimierung anpassen. Folgende Inhalte können angepasst werden. 2K-4K-Skalierung 2K-4K-Skalierung ist eine Funktion, die ein Bild bei doppelter Auflösung durch digitalen Versatz von 1 Pixel in Stufen von 0,5 Pixeln projiziert. Es wird ein hochauflösendes Bildsignal mit feinen Details projiziert.

  • Seite 43: Einstellung Adaptive Iris-Blende

    Bildeinstellung Stellen Sie mit der Links- und Drücken Sie [Image Enh], um das Rechtstaste die Werte ein. Menü zu verlassen. Drücken Sie [Esc], um ein anderes Element einzustellen. Drücken Sie die Taste [Default], um die Einstellungen auf ihre Standardwerte zurückzusetzen. Einstellung Adaptive IRIS-Blende Wenn Sie die Luminanz automatisch gemäß...

  • Seite 44: Einstellung Der Bildverarbeitung-Geschwindigkeit

    Bildeinstellung Drücken Sie die Taste [Frame Int]. Wählen Sie mit der Aufwärts- und Abwärtstaste das Element und drücken Sie anschließend [Enter] zur Bestätigung. Sie können die Einstellungen im Konfiguration ändern. Bild - Bildoptimierung - Frame Interpolation S.63 Einstellung der Bildverarbeitung-Geschwindigkeit Verbessert die Reaktionsgeschwindigkeit von Bildern, die mit großer Geschwindigkeit projiziert werden, z.

  • Seite 45: Anpassen Der Farben

    Bildeinstellung Anpassen der Farben Anpassen der Farbtemperatur Zur Farbtonanpassung der Bilder. Nehmen Sie Einstellungen vor, wenn das Bild etwas zu blau, zu rot usw. ist. Drücken Sie zur Anzeige der Menüs in folgender Reihenfolge [Menu]. Bild - Weißabgleich - Farbtemperatur Stellen Sie mit der Links- und Rechtstaste die Werte ein.

  • Seite 46: Einstellen Von Schattierung, Sättigung Und Helligkeit

    Bildeinstellung Einstellen von Schattierung, Sättigung und Helligkeit Sie können für jede der Farben R (rot), G (grün), B (blau), C (cyan), M (magenta) und Y (gelb) die Schattierung, Sättigung und Helligkeit einstellen. Schattierung Zur Einstellung der Gesamtfarbe des Bildes nach blau, grün oder rot. Sättigung Zur Einstellung der allgemeinen Leuchtkraft des Bildes.

  • Seite 47: Gamma-Einstellung

    Bildeinstellung Gamma-Einstellung Leichte Unterschiede in der Farbgebung, die durch das zur Anzeige des Bildes verwendete Gerät ggf. hervorgerufen werden, können Sie anpassen. Sie können dies mittels einer der folgenden Methoden einstellen. • Korrekturwert wählen und einstellen • Einstellen mit Gammakurve Korrekturwert wählen und einstellen Drücken Sie zur Anzeige der Menüs in Wählen Sie mit der Aufwärts- und...
  • Seite 48 Bildeinstellung Wählen Sie mit der Links- und Passen Sie mit der Aufwärts- und Rechtstaste den Farbton aus der Abwärtstaste die Helligkeit an und Kurve, den Sie anpassen möchten. drücken Sie anschließend [Enter] zur Bestätigung.

  • Seite 49: Bildanzeige Mit Gespeicherter Bildqualität (Speicher-Funktion)

    Bildeinstellung Bildanzeige mit gespeicherter Bildqualität (Speicher-Funktion) Eingabe eines Speichers Mit der Speicherfunktion können Sie Einstellungen bei Bild aus dem Konfiguration-Menü registrieren und bei Bedarf laden. Nehmen Sie die Einstellungen oder Wählen Sie mit der Aufwärts- und Anpassungen vor, die Sie registrieren Abwärtstaste den Speichernamen zur möchten.

  • Seite 50: Erläuterung

    Bildeinstellung Funktion Erläuterung Speicher umbenennen Ändern des Speichernamens. Wählen Sie den Speichernamen, den Sie ändern möchten, und drücken Sie dann die [Enter]-Taste. Geben Sie den Speichernamen mithilfe der Soft-Tastatur ein. S.72 Wenn Sie fertig sind, bewegen Sie den Cursor auf Finish und drücken dann die [Enter]-Taste.

  • Seite 51: Nützliche Funktionen

    Nützliche Funktionen 3D-Bilder genießen Vorbereitung zur Betrachtung von 3D-Bildern Achten Sie darauf, dass Sie zur Betrachtung von 3D-Bildern eine handelsübliche 3D-Brille mit einem aktiven Blendensystem, das ein Funkwellen-Kommunikationssystem (RF/Bluetooth) unterstützt, benötigen. Prüfen Sie Folgendes vor der Betrachtung von 3D-Bildern. • Stellen Sie die Quelle auf HDMI1 oder HDMI2 ein. •...

  • Seite 52: 3D-Brille Verwenden

    Nützliche Funktionen • Wenn Sie ein Gerät oder Kabel verwenden, das keine 3D-Bilder unterstützt, kann die 3D-Projektion nicht durchgeführt werden. • In der mit dem AV-Gerät mitgelieferten Dokumentation finden Sie weitere Informationen zum Vornehmen der 3D-Format-Einstellungen für das AV-Gerät. • Wenn das 3D-Format nicht richtig eingerichtet wurde, wird das Bild nicht korrekt projiziert, wie unten gezeigt.
  • Seite 53 Nützliche Funktionen Achtung 3D-Bilder anschauen • Wenn Ihre Augen beim Sehen von 3D-Bildern ermüden oder schmerzen, hören Sie sofort mit dem Betrachten der Bilder auf. Wenn Sie weiterhin 3D-Bilder betrachten, könnte Übelkeit die Folge sein. • Tragen Sie beim Betrachten von 3D-Bildern immer eine 3D-Brille. Versuchen Sie nicht, 3D-Bilder ohne 3D- Brille zu betrachten.

  • Seite 54: Verwenden Der Hdmi-Link-Funktion

    Nützliche Funktionen Verwenden der HDMI-Link-Funktion Die Funktion HDMI-Link Wenn Sie ein AV-Gerät, das den CEC-Standard erfüllt, an den HDMI-Anschluss des Projektors anschließen, können Sie über den verknüpften Betrieb mit nur einer Fernbedienung z. B. das AV-System einschalten oder dessen Lautstärke einstellen. •...

  • Seite 55: Anschließen

    Nützliche Funktionen Funktion Erläuterung Einschalt-Link Wenn Einschalt-Link eingestellt ist, werden Vorgänge wie nachstehend gezeigt ver- knüpft. • Wenn der Projektor eingeschaltet wird, werden auch die angeschlossenen Geräte ein- geschaltet. • Und wenn die angeschlossenen Geräte eingeschaltet und Inhalte wiedergegeben wer- den, schaltet sich auch der Projektor ein.

  • Seite 56: Verwendung Des Projektors In Einem Netzwerk

    Zur Projektion über WLAN müssen Sie zunächst Drahtlosnetzwerkeinstellungen für den Projektor und das angeschlossene Gerät vornehmen. Projizieren Sie mit Epson iProjection Bilder über ein WLAN. Sie können Epson iProjection über eine der folgenden Methoden herunterladen; auftretende Kosten sind jedoch vom Kunden zu tragen.
  • Seite 57 Verwendung des Projektors in einem Netzwerk Wählen Sie Grund und legen Sie dann Folgendes wie erforderlich fest. • Projektorname: Geben Sie einen Namen aus bis zu 16 alphanumerischen Zeichen zur Identifikation des Projektors über das Netzwerk ein. • Kennwort zu Remote: Legen Sie ein Kennwort zur Bedienung des Projektors über ein Smartphone oder Tablet fest.

  • Seite 58: Auswahl Der Wlan-Einstellungen Des Computers

    Verwendung des Projektors in einem Netzwerk Weisen Sie dem Projektor wie erforderlich eine IP-Adresse zu. • Falls Ihr Netzwerk DHCP nutzen, wählen Sie zur Einstellung von DHCP auf Ein die Option IP-Einstellungen. • Wenn Sie DHCP nicht nutzen, wählen Sie zur Einstellung von DHCP auf Aus die Option IP-Einstellungen, geben Sie dann IP-Adresse, Subnet-Maske und Gateway-Adresse des Projektors ein.

  • Seite 59: Drahtlosnetzwerkeinstellungen Unter Os

    Tablet mit der App Epson iProjection (Version 3.1.1 oder aktueller) nutzen. • Sie können Epson iProjection kostenlos aus dem App Store oder von Google Play herunterladen. Sämtliche Gebühren, die bei der Kommunikation mit dem App Store oder Google Play anfallen, sind vom Kunden zu tragen.
  • Seite 60 • Drücken Sie zum Ausblenden des QR-Codes die [Esc]-Taste. Starten Sie Epson iProjection an Ihrem Smartphone oder Tablet. Lesen Sie den projizierten QR-Code an Ihrem Smartphone oder Tablet. Lesen Sie den Code vor der Projektionsfläche stehend, sodass der QR-Code von der Führung erfasst wird.

  • Seite 61: Bedienung Über Ein Smartphone (Fernsteuerungsfunktion)

    Verwendung des Projektors in einem Netzwerk Bedienung über ein Smartphone (Fernsteuerungsfunktion) Mit Epson iProjection können Sie den Projektor über ein Smartphone oder Tablet bedienen. Tippen Sie zur Anzeige des Menüs auf in Epson iProjection. Tippen Sie zur Anzeige des folgenden Bildschirms im Menü auf Remote control.
  • Seite 62 Verwendung des Projektors in einem Netzwerk Taste Funktion Wenn HDMI-Link auf Ein gesetzt ist, können Sie Bild und Ton vorü- bergehend ein-/ausschalten. S.37 Öffnet den Touchpad-Bildschirm. Sie können die Projektormenübildschirme durch Berühren Ihres Touchpads bedienen. Wählt den Projektor, den Sie steuern möchten.

  • Seite 63: Konfiguration

    Konfiguration Funktionen des Konfiguration Bedienung des Konfiguration Im Konfiguration können Sie das Signal, Bild, Eingangssignal, usw. anpassen und einstellen. Drücken Sie die Taste [Menu]. Wählen Sie mit der Aufwärts- und Abwärtstaste das Untermenü auf der Fernbedienung Bedienfeld rechten Seite und drücken Sie anschließend [Enter] zur Bestätigung.

  • Seite 64: Tabelle Zum Konfiguration

    Konfiguration Bei Optionen, die mit einer Einstellleiste eingestellt werden, wie z. B. die Helligkeit, können Sie den Einstellwert während der Anzeige des Einstellungsbildschirms mit der Taste [Default] auf den Standardwert zurückzusetzen. Tabelle zum Konfiguration Wenn kein Bildsignal eingespeist wird, können auf das Bild oder Signal bezogene Optionen im Konfiguration-Menü...
  • Seite 65 Konfiguration Funktion Menü/Einstellungen Erläuterung Bildoptimie- 2K-4K-Skalierung Ein, Aus Sie können bei einer doppelten Auflösung projizieren. rung Bildvoreinstellungen Aus, Voreinstellung 1 Wählen Sie die zuvor vorbereiteten Ein- bis Voreinstellung 5 stellungen als Einstellungen für Frame In- terpolation, Deinterlacing, Rauschun- terdrückung, MPEG-Rauschunterdr., Super-resolution und Detailverbesse- rung.

  • Seite 66: Menü Signal

    Konfiguration Funktion Menü/Einstellungen Erläuterung Reset Ja, Nein Setzt die Einstellwerte von Bild im aktuel- len Farbmodus auf die Standardeinstel- lungen zurück. Nur bei Einspeisung eines HDMI1- oder HDMI2-Bildsignals. Einstellungen werden für jede Eingangsquelle oder Farbmodus gespeichert. Menü Signal Das Signal-Menü kann nicht eingestellt werden, wenn ein LAN-Bildsignal anliegt. Funktion Menü/Einstellungen Erläuterung...

  • Seite 67: Menü Einstellung

    Setzt alle Einstellungen für Signal außer Diag. Bildschirmgr., 3D-Anzeige-Hinweis und Sei- tenverhältnis zurück. Einstellungen werden für jede Eingangsquelle und/oder jeden Signaltyp gespeichert. Sie können je nach Quelle oder Signaltyp möglicherweise keine Auswahl treffen. Nur EH-TW7100. Menü Einstellung Funktion Menü/Einstellungen Erläuterung...
  • Seite 68 Konfiguration Funktion Menü/Einstellungen Erläuterung HDMI-Link Geräteanschlüsse Anzeige einer Liste mit Geräten, die mit den An- schlüssen HDMI1 oder HDMI2 verbunden sind. HDMI-Link Ein, Aus Aktiviert oder deaktiviert die HDMI-Link-Funkti- Audio-Ausgangs- Projektor, AV-Sys- Wählt, welches Gerät den Ton ausgibt. S.53 gerät Einschalt-Link Aus, Bidirektional, Zur Einstellung der Link-Funktion nach dem Ein-...
  • Seite 69 Ändert den Namen des Speicherplatzes. mory10, Standard, DVD, VCR, SDTV, HDTV, Cinema, Sports, Music, Ani- me, Game, Benut- zerdef. Ja, Nein Reset Setzt alle Einstellung-Parameter mit Ausnahme von Audio umkehren, Audio-Ausgangsgerät, Einschalt-Link, Ausschalt-Link, Verbindungs- puffer, USER-Taste und Speicher zurück. Nur EH-TW7100.

  • Seite 70: Menü Erweitert

    Konfiguration Menü Erweitert Funktion Menü/Einstellungen Erläuterung Startbild- Startbildsch.- Ein, Aus Legt fest, ob der Startbildschirm beim Einschal- AutoAnz. ten (Ein) des Projektors automatisch angezeigt schirm werden soll. Der Startbildschirm wird beim Ein- schalten des Projektors nicht angezeigt, wenn die ausgewählte Quelle ein Bildsignal hat. Angep.

  • Seite 71: Betrieb

    Kommunikat. ein zeigt an, dass der Projektor über ein Netzwerk überwacht werden kann, wenn er sich im Standby-Modus befindet. Sprache Zur Auswahl der Display-Sprache. Reset Ja, Nein Setzt alle Einstellungen bei Erweitert mit Aus- nahme von Speicher, Projektion, Höhenlagen- Modus, Standby-Modus und Sprache zurück. Nur EH-TW7100.

  • Seite 72: Menü Netzwerk

    Konfiguration Menü Panelkalibrierung Menü/Einstellungen Erläuterung Panelkalibrierung Panelkalibrie- Ein, Aus Zur Aktivierung oder Deaktivierung rung von Panelkalibrierung. Farbe wählen R, B Wählen Sie die Farbe zur Korrektur. Farbe des Mus- R/G/B, R/G, G/B Wählen Sie das Muster für die Kor- ters rektur.

  • Seite 73: Bedienoperationen Der Soft-Tastatur

    Konfiguration Hinweise zur Bedienung des Netzwerk-Menüs Grundlegende Bedienungen werden auf gleiche Weise wie bei Verwendung des Konfiguration ausgeführt. Stellen Sie aber sicher, dass Sie das Install vollst-Menü wählen, um Ihre vorgenommenen Einstellungen zu speichern. Speichert die Einstellungen und schließt das Netzwerk-Menü. Schließt das Netzwerk-Menü...

  • Seite 74: Ip-Einstellungen

    AdHoc, Infrastruktur Legt fest, wie die Verbindung zum Wireless LAN vorgenom- men wird. AdHoc: Mit Epson iProjection können Sie den Verbindungs- aufbau mit Smartphones, Tablets oder Computern direkt über Drahtloskommunikation durchführen. Der Projektor wird zu einem einfachen Zugangspunkt. (Stellen Sie sicher, dass sechs oder weniger Geräte mit dem Projektor verbunden...

  • Seite 75: Sicherheit-Menü

    Konfiguration Sicherheit-Menü Funktion Menü/Einstellungen Erläuterung Sicherheit Nein, WPA2-PSK, WPA/ Stellt die Sicherheit ein. WPA2-PSK In AdHoc ist WPA2-PSK wählbar. In Infrastruktur ist WPA2- PSK/WPA/WPA2-PSK wählbar. Passwort 8 bis 32 alphanumeri- Gibt das Passwort ein. sche Einzel-Byte-Zei- Wir empfehlen, das Passwort aus Sicherheitsgründen regel- chen mäßig zu wechseln.

  • Seite 76: Menü Reset

    Konfiguration Menü Reset Funktion Erläuterung Reset Lampenstunden Setzt die aufgelaufene Lampenbetriebszeit auf 0 H zurück. Setzen Sie diese zu- rück, wenn Sie die Lampe ersetzen. Speicher-Rückstellung Setzt alle Punkte bei Speicher auf die Standardeinstellungen zurück. Reset total Setzt alle Werte im Konfiguration auf ihre Standardwerte zurück. Die folgenden Einstellwerte werden nicht auf ihre Standardparameter rückge- setzt: Speicher, Panelkalibrierung, Farbabgleich, Lampenstunden, Spra- che und Netzwerk-Einst.

  • Seite 77: Fehlersuche

    Fehlersuche Problemlösung Ablesen der Anzeigen Sie können den Projektorstatus anhand des blinkenden oder leuchtenden Zustands von Statusanzeige, Bereitschaftsanzeige, Lampenanzeige und Temperaturanzeige am Bedienfeld prüfen. Eine Erläuterung der Projektorstatusanzeigen und Lösungen für angezeigte Probleme finden Sie in der nachfolgenden Tabelle. Anzeigenstatus bei Fehler/Warnung : Leuchtet : Blinkt : Status bewahrt...
  • Seite 78 Fehlersuche Kontrollanzeigen Status Abhilfe Interner Fehler Der Projektor ist gestört. Ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an das nächstgelegene Epson-Ser- Kontaktliste für Epson-Projektoren vicecenter. (blau)/(orange) Lüfter gestört Sensor gestört (blau)/(orange) Fehler Auto-Blende (blau)/(orange) Netzfehl.

  • Seite 79: Anzeigenstatus Bei Normalem Betrieb

    Sie den Projektor nicht mehr und ziehen Sie das Netz- kabel aus der Steckdose. Wenden Sie sich an Ihren Händler oder Kontaktliste an das nächstgelegene Epson-Servicecenter. s für Epson-Projektoren • Zur Verwendung in einer Höhe von 1.500 m oder höher muss der Höhenlagen-Modus auf Ein gestellt sein.
  • Seite 80 Fehlersuche • Unter normalen Betriebsbedingungen leuchten die Anzeigen Temperatur und Lampe nicht. • Wenn die Funktion Beleuchtung auf Aus eingestellt ist, sind unter normalen Projektionsbedingungen alle Anzeigen aus. Erweitert - Betrieb - Beleuchtung S.69...

  • Seite 81: Wenn Die Kontrollanzeigen Nicht Weiterhelfen

    Fehlersuche Wenn die Kontrollanzeigen nicht weiterhelfen Untersuchen Sie das Problem Prüfen Sie, ob Ihr Problem in der folgenden Tabelle erwähnt ist, und schlagen Sie für Hinweise zur Handhabung des Problems auf der entsprechenden Seite nach. Problem Seite Bildstörungen Kein Bild S.81 Die Projektion startet nicht, die Projektionsfläche ist vollständig schwarz oder vollständig blau.

  • Seite 82: Bildstörungen

    Fehlersuche Bildstörungen Kein Bild Prüfen Abhilfe Ist das Gerät eingeschaltet? Drücken Sie zum Einschalten des Projektors die Ein-/Austaste an der Fernbedienung oder die Bereitschaftstaste am Bedienfeld. Ist das Netzkabel angeschlossen? Schließen Sie das Netzkabel an. Sind die Kontrollanzeigen aus? Stecken Sie das Netzkabel des Projektors aus und wieder ein. Prüfen Sie, ob durch Drücken des Netzschalters nach dem Ver- binden der Projektor mit Strom versorgt wird.

  • Seite 83: Die Meldung "Kein Signal." Wird Angezeigt

    Fehlersuche Die Meldung "Kein Signal." wird angezeigt Prüfen Abhilfe Sind die Kabel korrekt angeschlossen? Überprüfen Sie, ob alle erforderlichen Kabel richtig angeschlos- sen sind. S.20 Ist der richtige Eingang für das Bild ausge- Wechseln Sie das Bild mit den Eingangstasten an der Fernbedie- wählt? nung.
  • Seite 84 Fehlersuche Bildstörungen oder Verzerrung der Bilder Prüfen Abhilfe Sind die Kabel korrekt angeschlossen? Überprüfen Sie, ob alle erforderlichen Kabel richtig angeschlos- sen sind. S.20 Wird ein Verlängerungskabel verwendet? Bei Verwendung eines Verlängerungskabels können elektrische Interferenzen das Signal beeinträchtigen. (Nur bei der Projektion von Computerbildsig- Stellen Sie den Computer so ein, dass die Ausgangssignale mit nalen) dem Projektor kompatibel sind.

  • Seite 85: Die Projektion Wird Automatisch Unterbrochen

    Fehlersuche Die Projektion wird automatisch unterbrochen Prüfen Abhilfe Ist der Sleep-Modus aktiviert? Wird die eingestellte Zeit ohne Signalempfang überschritten, schaltet sich die Lampe aus und der Projektor ruft den Bereit- schaftsmodus auf. Drücken Sie zum Einschalten des Projektors die Ein-/Austaste an der Fernbedienung oder die Bereitschafts- taste am Bedienfeld.

  • Seite 86: Probleme Mit Der Fernbedienung

    Sie den Projektor nicht mehr, ziehen Sie den Netzstecker aus der Steckdose und wenden Sie sich an Ihren Händler oder das nächstgelegene Projektorinformationscenter. Kontaktliste für Epson-Projektoren Wurden die Lampenabdeckung und die Lam- Sind Lampe oder Lampenabdeckung nicht richtig installiert, pe richtig eingesetzt? kann der Projektor nicht eingeschaltet werden.

  • Seite 87: Probleme Mit Hdmi

    Fehlersuche Prüfen Abhilfe Wird ein 3D-Bild projiziert? Wenn der Projektor ein 2D-Bild projiziert oder wenn ein Fehler auf dem Projektor auftritt, der verhindert, dass das 3D-Bild pro- jiziert wird, können Sie auch mit 3D-Brille keine 3D-Bilder be- trachten. Ist das eingespeiste Bild in 3D? Prüfen Sie, ob das eingespeiste Bild 3D-kompatibel ist.

  • Seite 88: Bluetooth-Geräteprobleme

    Fehlersuche Prüfen Abhilfe Ist der Verstärker, DVD-Rekorder usw. einge- Schalten Sie jedes Gerät in den Bereitschaftsmodus. Weitere In- schaltet? formationen dazu finden Sie in der Dokumentation des ange- schlossenen Gerätes. Wenn Sie einen Lautsprecher usw. angeschlossen haben, setzen Sie die angeschlossene Ausrüstung auf den PCM-Ausgang. Wurde ein neues Gerät angeschlossen oder Wenn die CEC-Funktion für ein angeschlossenes Gerät erneut die Verbindung geändert?

  • Seite 89: Netzwerkprobleme

    Verringern Sie die Anzahl verbundener Geräte, falls die Verbin- dungsgeschwindigkeit nachlässt. Über die Event ID Überprüfen Sie die Event-ID und führen Sie die angegebene Maßnahme durch. Wenn Sie das Problem nicht beheben können, wenden Sie sich an Ihren Händler oder an Ihren örtlichen Epson-Dienstleister.

  • Seite 90: Kontaktliste Für Epson-Projektoren

    Wenn sich durch einen Neustart von Projektor 0026 oder Netzwerksoftware das nicht Problem be- 0032 heben lässt, wenden Sie sich an Ihren Händler 0036 oder an den nächstgelegenen Service. Die Ad- 0037 ressen finden Sie in der Kontaktliste für Epson- Kontaktliste für Epson-Projekto- 0038 Projektoren. 0899...

  • Seite 91: Wartung

    Wartung Wartung Reinigen der Teile Bei Verschmutzung oder Bildverschlechterung muss der Projektor gereinigt werden. Warnung Verwenden Sie zum Entfernen von Staub und Schmutz vom Projektorobjektiv, Luftfilter, usw. keine Sprays mit entzündbarem Gas. Der Projektor könnte aufgrund der hohen inneren Lampentemperatur Feuer fangen.

  • Seite 92: Reinigen Des Projektors

    Wartung Den Luftfilter entfernen. Verwenden Sie für die Reinigung einen Staubsauger von der Halten Sie den Luftfilter am Griff in der Mitte und ziehen Sie ihn heraus. Vorderseite her, wenn sich der Staub auf diese Art nicht vollständig entfernen lässt. Halten Sie den Luftfilter mit der Oberfläche nach unten und entfernen Sie den Staub durch vier- bis...

  • Seite 93: Reinigen Des Objektivs

    S.90 Lampenaustauschperiode • Beim Starten der Projektion wird die folgende Meldung angezeigt: ”Die Lampe sollte ausgewechselt werden. Bitte wenden Sie sich an Ihren Epson-Projektorhändler oder bestellen Sie auf www.epson.com." • Die Bildwiedergabe wird dunkler oder schlechter. • Wenn die Lampenwechselmeldung angezeigt wird. Die Meldung wird ab 100 Betriebsstunden vor Ablauf der erwarteten Lebensdauer der Lampe angezeigt.

  • Seite 94: Auswechseln Der Lampe

    Wartung Schalten Sie das Gerät mit der Setzen Sie den neuen Luftfilter ein. Bereitschaftstaste an der Halten Sie den Luftfilter am Griff in der Mitte Fernbedienung oder am Bedienfeld und setzen Sie ihn gerade ein. aus und trennen Sie dann das Netzkabel.
  • Seite 95 Andernfalls könnten Sie sich verbrennen. • Wir empfehlen die Verwendung originaler EPSON-Lampen als Ersatzteil. Wenn Sie eine Lampe verwenden, die kein Originalprodukt ist, kann die Projektionsqualität und Sicherheit beeinträchtigt werden. Jegliche Schäden oder Fehlfunktionen, die durch Verwendung von Nicht-Originalteilen verursacht werden, sind nicht durch die Garantie von Epson gedeckt.

  • Seite 96: Zurücksetzen Der Lampenstunden

    Wartung Setzen Sie die Lampenabdeckung Ziehen Sie die Befestigungsschraube wieder ein. der Lampenabdeckung wieder an. Schieben Sie die Abdeckung wieder zurück. Warnung Die Lampe nicht zerlegen oder umbauen. Bei Einbau und Verwendung einer modifizierten oder zerlegten Lampe besteht Brand-, Stromschlag- oder Unfallgefahr. Achtung •...
  • Seite 97 Wartung Wählen Sie mit der Links- und Rechtstaste Ja und drücken Sie dann die Taste [Enter] zur Ausführung. Die Lampenstunden sind zurückgesetzt.

  • Seite 98: Panelkalibrierung

    Wartung Panelkalibrierung Zur Einstellung der Pixel-Farbverschiebung des LCD-Displays. Sie können die Pixel innerhalb eines Bereichs von ±3 Pixel horizontal und vertikal um 0,125 Pixel einstellen. • Nach der LCD-Kalibrierung kann sich die Bildqualität verringern. • Bilder für Pixel, die über den Projektionsbildschirm hinausragen, werden nicht dargestellt. Drücken Sie während der Projektion Wählen Sie die Farbe, die Sie einstellen die Taste [Menu] und wählen Sie dann...
  • Seite 99 Wartung Wählen Sie Einstell. starten und Stellen Sie den ersten Punkt mit der Aufwärts-/Abwärts-/Links-/ drücken Sie dann die [Enter]-Taste. Rechtstaste ein und drücken Sie dann Wählen Sie zunächst Gesamtes Fenster die [Enter]-Taste für den nächsten verschieben und passen Sie das gesamte LCD-Display an.

  • Seite 100: Farbabgleich

    Wartung Farbabgleich Wenn Farben im projizierten Bild ungleichmäßig erscheinen, können Sie den Farbton des gesamten Bildes unter Farbabgleich anpassen. Auch nach dem Farbabgleich kann es sein, dass der Farbton nicht durchgehend gleich ist. Drücken Sie während der Projektion Setzen Sie diese Option auf Ein und die Taste [Menu] und wählen Sie dann drücken Sie dann die [Esc]-Taste.
  • Seite 101 Wartung Wählen Sie mit der Aufwärts- und Wiederholen Sie Schritt 5 und stellen Abwärtstaste die Farbe, die Sie Sie jedes Niveau ein. einstellen möchten, und verwenden Sie dann die Links- und Rechtstaste Drücken Sie zum Abschließen der zur Einstellung. Einstellung die [Menu]-Taste. Drücken Sie für einen schwächeren Farbton die Linkstaste.

  • Seite 102: Anhang

    Anhang Sonderzubehör und Verbrauchsmaterialien Bei Bedarf ist das folgende Sonderzubehör erhältlich. Der Stand der Sonderzubehör- und Verbrauchsmaterialliste ist: April 2019. Für das Sonderzubehör werden jegliche Änderungen vorbehalten. Abhänging vom Land, in dem das Gerät gekauft wurde. Optionales Zubehör Bezeichnung Modellnr. Erläuterung Deckenhalterung ELPMB22...

  • Seite 103: Unterstützte Bildschirmauflösungen

    Anhang Unterstützte Bildschirmauflösungen Falls der Projektor Signale empfängt, deren Auflösung höher ist als die des Projektorpanels, könnte die Bildqualität nachlassen. Der Projektor unterstützt mit einem Häkchen markierte Signale. Signalfor- Auflösung V Sync Punktfre- HDMI (Punkte) (Hz) quenz YCbCr (MHz) 4:4:4 4:2:2 4:2:0 10, 12...
  • Seite 104 Anhang Signalfor- Auflösung V Sync Punktfre- HDMI (Punkte) (Hz) quenz YCbCr (MHz) 4:4:4 4:2:2 4:2:0 10, 12 10, 12 10, 12 10, 12 HDTV (1080p) 1920 1080 29,97 74,176 HDTV (1080p) 1920 1080 74,250 HDTV (1080p) 1920 1080 148,500 HDTV (1080p) 1920 1080 59,94 148,352...
  • Seite 105 Anhang Signalfor- Auflösung V Sync Punktfre- HDMI (Punkte) (Hz) quenz YCbCr (MHz) 4:4:4 4:2:2 4:2:0 10, 12 10, 12 10, 12 10, 12 4K(4096x216 4096 2160 297,000 0) (SMPTE) 4K(4096x216 4096 2160 29,97 296,703 0) (SMPTE) 4K(4096x216 4096 2160 297,000 0) (SMPTE) 4K(4096x216 4096...
  • Seite 106 Anhang Signalfor- Auflösung V Sync Punktfre- 3D-Format HDMI (Punkte) (Hz) quenz YCbCr (MHz) 4:4:4 4:2:2 10, 12 10, 12 10, 12 HDTV (1080i) 1920 1080 148,500 Frame-Pa- cking 74,250 Side-by-Side 74,250 Top-and- Bottom HDTV (1080i) 1920 1080 59,94 148,500 Frame-Pa- cking 74,250 Side-by-Side...

  • Seite 107: Technische Daten

    Anhang Technische Daten EH-TW7100/EH-TW7000 * Die folgenden technischen Daten sind mit Stand von April 2019 aktuell. Für das Sonderzubehör werden jegliche Änderungen vorbehalten. Produktbezeichnung EH-TW7100 EH-TW7000 410 (B) x 157 (H) x 310 (T) mm Ansicht (ohne einstellbaren Fuß) Größe des Bedienfelds...
  • Seite 108 USB-Buchse (Typ B) Unterstützt USB 2.0. Es kann jedoch nicht garantiert werden, dass alle Geräte mit USB-Unterstützung an den USB-Buchsen funktionieren. Nur EH-TW7100. Neigungswinkel Verwenden Sie den Projektor nicht mit einem Neigungswinkel über 10 °. Der Projektor könnte beschädigt werden oder einen Unfall verursachen.

  • Seite 109: Ansicht

    Anhang Ansicht Einheit: mm Objektivmitte Abstand von der Objektivmitte zu den Befestigungspunkten für die Deckenhalterung...

  • Seite 110: Liste Der Sicherheitssymbole

    Anhang Liste der Sicherheitssymbole In der folgenden Tabelle ist die Bedeutung der einzelnen am Gerät angebrachten Sicherheitssymbole aufgeführt. Symbolzeichen Erfüllte Normen Bedeutung IEC60417 „EIN” (Stromversorgung) Nr. 5007 Hinweis darauf, dass Netzstrom anliegt. IEC60417 „AUS” (Stromversorgung) Nr. 5008 Hinweis darauf, dass kein Netzstom anliegt. IEC60417 Bereitschaft Nr.
  • Seite 111 Anhang Symbolzeichen Erfüllte Normen Bedeutung IEC60417 Erdung Nr. 5017 Zur Kennzeichnung eines Erdungsanschlusses in Fällen, in denen das Symbol nicht explizit erforderlich ist. IEC60417 Wechselstrom Nr. 5032 Hinweis auf dem Typenschild, dass das Gerät nur für Wechsel- strom geeignet ist, Kennzeichnung relevanter Anschlüsse. IEC60417 Gleichstrom Nr.
  • Seite 112 Anhang Symbolzeichen Erfüllte Normen Bedeutung ISO7010 Warnung, Lichtemission (UV, sichtbares Licht, IR usw.) Nr. W027 Zur Anzeige, dass Sie in der Nähe von lichtemittierenden Ab- ISO 3864 schnitten vorsichtig sein müssen, um sich keine Augen- oder Hautverletzungen zuzuziehen. IEC60417 Nicht in Wohnumgebungen zu verwenden Nr.

  • Seite 113: Glossar

    Anhang Glossar In diesem Abschnitt werden schwierige Begriffe kurz beschrieben, die nicht im Text dieser Anleitung erklärt werden. Weitere Informationen finden Sie in anderen handelsüblichen Veröffentlichungen. Dies bietet ein hochwertiges Bild mit einem Bildschirm aus 3840 x 2160 Pixeln. Das Verhältnis zwischen der Breite eines Bildes und seiner Höhe. Bildschirme mit einem Bildformat Horizontal/Vertikal-Verhältnis von 16:9, wie z.

  • Seite 114: Allgemeine Hinweise

    Anhang Allgemeine Hinweise Alle Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung der Epson Deutschland GmbH dürfen diese Bedienungsanleitung oder Teile hieraus in keiner Form (z.B. Druck, Fotokopie, Mikrofilm, elektronisch oder ein anderes Verfahren), vervielfältigt oder verbreitet werden. Die in dieser Bedienungsanleitung verwendeten Bilder oder Illustrationen, insbesondere die Darstellung der Bildschirmanzeigen, können von den tatsächlichen Gegebenheiten abweichen.

  • Seite 115: Allgemeiner Hinweis

    Anhang Allgemeiner Hinweis „EPSON“ ist eine eingetragene Marke der Seiko Epson Corporation. „EXCEED YOUR VISION“ und „ELPLP“ sind eingetragene Marken oder Marken der Seiko Epson Corporation. iPad, iPhone, Mac ,OS X und iOS sind Marken der Apple Inc. Windows und das Windows-Logo sind Marken oder eingetragene Marken der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern.
  • Seite 116 Anhang Importer: EPSON EUROPE B.V. Address: Atlas Arena, Asia Building, Hoogoorddreef 5, 1101 BA Amsterdam Zuidoost The Netherlands Telephone: 31-20-314-5000 http://www.epson.eu/...
