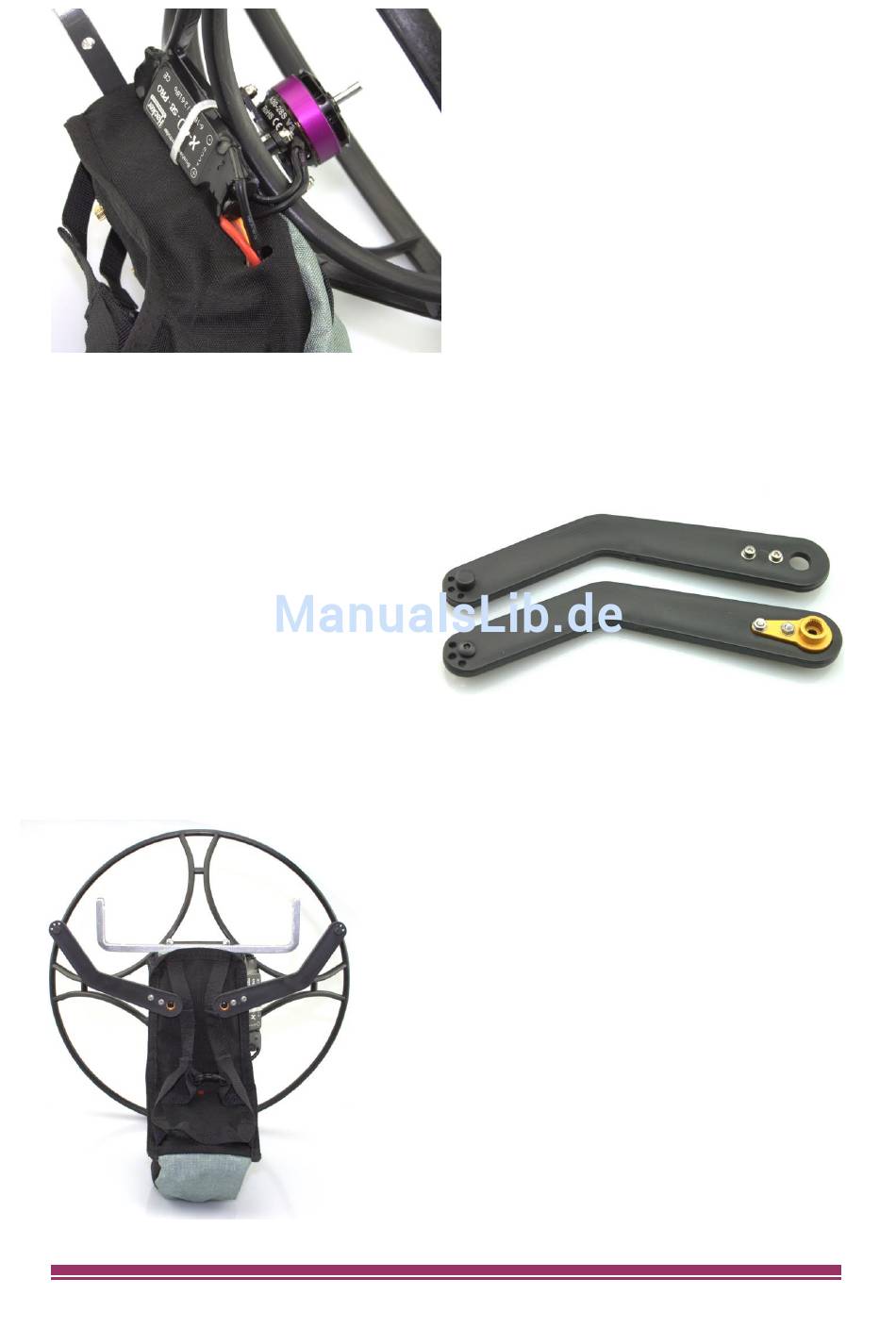

8. Montage der Arme / Mounting of the arms
Die Arme werden wie auf dem Bild montiert,
wir empfehlen dazu unser Alu-Servohebel
(Art.-Nr. 67002033).
Eine genaue Beschreibung finden Sie in der
den Kunststoffarmen beiliegenden Anleitung.
The arms are mounted as shown on the
picture. We recommend our aluminum servo arms (Order-nr. 67002033).
You will find an exact description attached to the arm set.
Anleitung / Manual Hacker RC-Para SET "RC-FREE"
© 2014 Hacker Motor GmbH
Der Steller ist befestigt, die Motorkabel sind
sauber hinter der Steller geführt, Anschlusskabel
für den Empfänger und den Akku sind durch den
Ausschnitt in das Innere des Gurtzeugs gelegt.
Wenn noch nicht geschehen, sollten jetzt die
Steckverbinder am Steller angelötet werden.
The ESC ist fixed to the cage, motor cables are
laid clean behind the ESC, connection cable for
receiver and battery are led through the cutout
inside the harness.
If not already done now is the time to solder the
plugs for the battery to the ESC.
Stellen Sie nun die Servos mithilfe des Senders oder eines
Servotesters in Neutralposition und montieren Sie die
Arme auf die Abtriebe des Servos.
Wir empfehlen die Verwendung unseres Para-RC Mix –
Moduls (Art.-Nr. 67002045). Bitte lesen Sie an dieser
Stelle zunächst die Anleitung des Mix – Moduls.
Die Arme sollten in der Neutralposition etwas nach oben
stehen, wie auf dem Bild zu sehen.
Now position the servos to the neutral position using your
transmitter or a servo tester. Attach the arms to the servo.
We recommend to use our Para-RC Mix modul (Order-nr.
67002045). Please read the manual of the mix modul
before you go on.
The arms should face up a little in neutral position as
shown in the picture.
Seite / page 13
