7. Befestigung des Stellers / Mounting of ESC
Before mounting the ESC the rotation direction of
the motor should be checkt (clockwise seen in
flight direction). The ESC is mounted with a zip

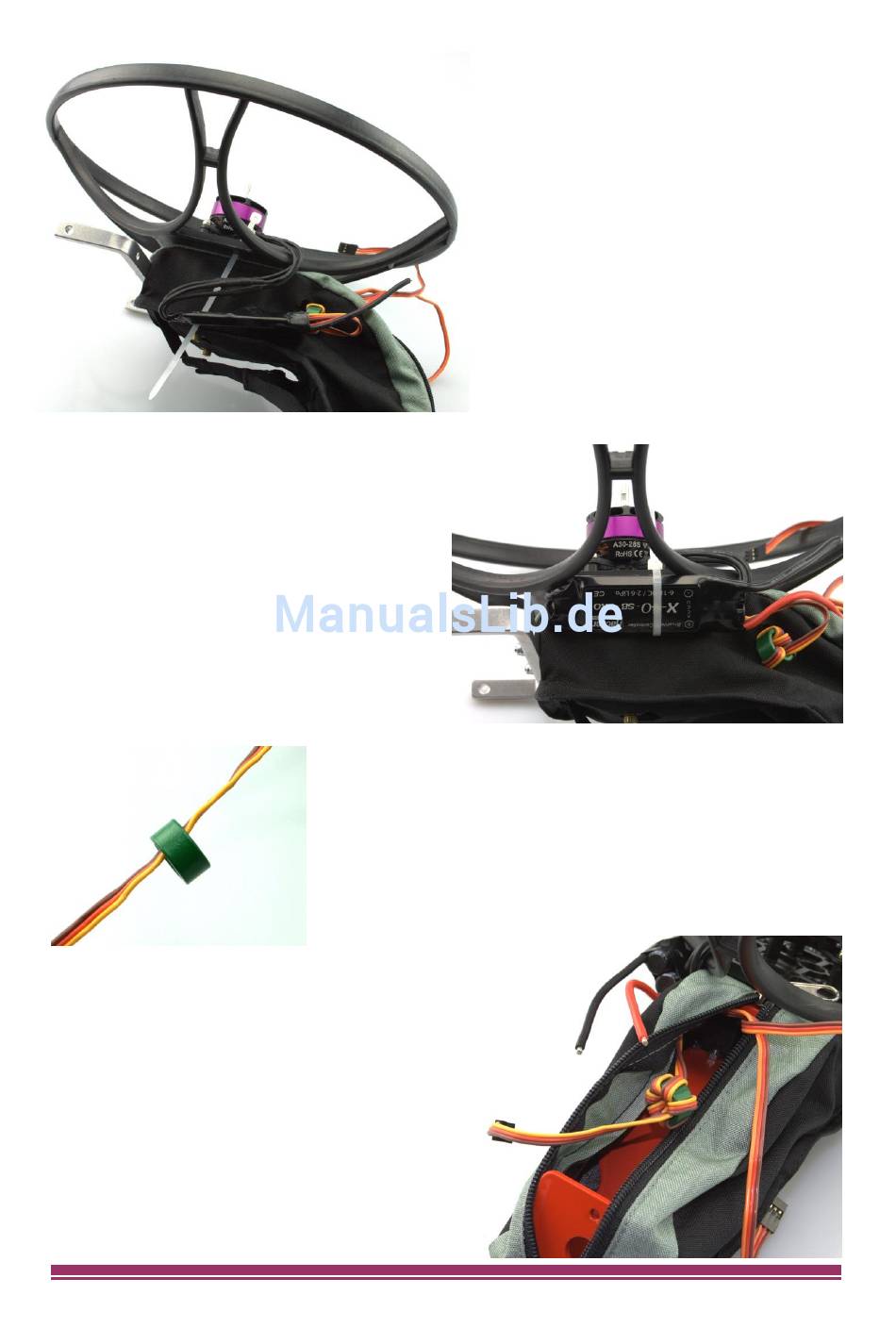

tie as shown on the picture.
Attention: The zip tie must not be too tight
otherwise the ESC can be destroyed!
If you use plugs for the battery that fit through
the cutout we recomment to solder the plugs
before mounting the ESC.
Remove the cable turns by pulling the plug through
the ring from the ferrite core and fit the cable
through the out cut inside the harness.
Now wind the turn again as shown on the picture.
Anleitung / Manual Hacker RC-Para SET "RC-FREE"
© 2014 Hacker Motor GmbH
Vor dem Befestigen des Drehzahlstellers
sollte die Drehrichtung des Motor überprüft
werden (in Flugrichtung gesehen im Uhr-
zeigersinn). Dreht der Motor verkehrt herum
werden zwei Anschlusskabel vertauscht.
Der Steller wird wie auf dem Foto zu sehen
mit einem Kabelbinder befestigt.
Achtung: Der Kabelbinder darf nicht zu fest
angezogen werden, da ansonsten der Steller
beschädigt werden kann!
Wenn Sie ein Steckersystem nutzen, dass
durch die vorgestanzte Durchführung passt
empfiehlt es sich, die Stecker vor dem Einbau
des Stellers zu verlöten.
Um das Anschlusskabel des Steller einzufädeln wird zunächst der
Ferritkern von den Wicklungen befreit, dazu wird das der Stecker
entgegen der Wickelrichtung durch den Ring geschoben.
Das Kabel wird anschließend durch die Aussparung geführt und
erneut, wie auf dem Foto zu sehen, um den Ferritkern gewickelt.
Seite / page 12
