CAPACITA DI TRAZIONE
1. Il verricello ha una capacità pari a 907 Kg. Utilizzando questa misura per applicazioni pratiche è
possibile utilizzare il verricello per muovere quanto di seguito indicato:
- Mantenere in movimento veicoli con ruote fino a 2721 Kg.
(R) Rotolamento
- Spostare imbarcazioni fino a 2268 Kg
(M) Imbarcazioni
- Spostare un carico fino a 907 Kg da un punto fisso su terreno piano.
(T) Di traino
2. La capacità di trazione si riduce mano a mano che aumenta la pendenza.
Ad esempio, la capacità di rotolamento si riduce da 2721 Kg su terreno piano a 454 Kg su una
pendenza di 45°.

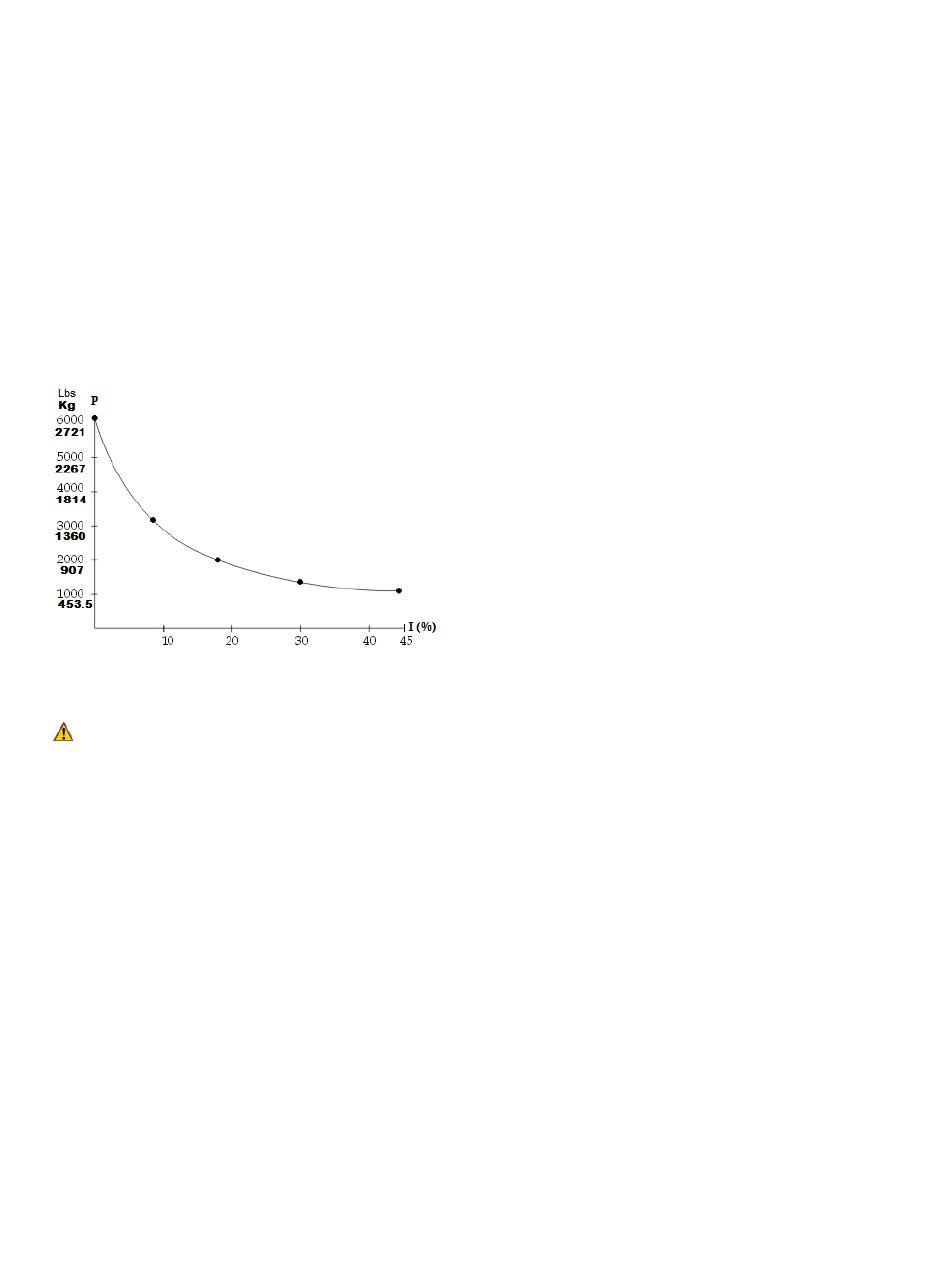

Fare riferimento al diagramma seguente per una stima della capacità di trazione (peso di
rotolamento) su varie pendenze.
Capacità massima peso di rotolamento su pendenza
P = Peso
I = Grado di inclinazione
UTILIZZO della MANOVELLA
Avvertimento: Non utilizzate mai la manovella "per assecondare" il verricello.
Ciò potrebbe deteriorare il verricello e causare danni corporali.
1. Girate e stringete il bottone della frizione in senso orario.
2. Inserire la manovella nella barra situata sulla sinistra dell'argano.
3. Girare la manovella in senso antiorario. Girate fino a quando il cavo non si riavvolge
completamente.
VI. MANUTENZIONE E MAGAZZINAGGIO
MANUTENZIONE DEL VERRICELLO
1. Attenersi alle istruzioni sulla lubrificazione periodica.
Lubrificare regolarmente il cavo e il gancio con un pó di lubrificante.
Lubrificare i pignoni ogni 6 mesi. Per fare questo staccare il bottone di frizione e togliere la
protezione destra e sinistra del'verricello
2. Controllare periodicamente lo stato di tutte le parti, i cavi di acciaio, degli utensili e sostituirli se
danneggiati o se presentano segni di usure.
3. Fatte sostituire le parti deteriorate da un centro d'assistenza autorizzato.
4. Controllare periodicamente i dadi e serrarli se risultano allentati.
5. Verificate periodicamente se il commutatore è in buone condizioni
