Anslutningar
• Stäng av förstärkaren innan du ansluter
högtalarsystemet. Om du råkar utföra anslutningen
medan förstärkaren är på, finns risken att förstärkaren
eller högtalarsystemet skadas.
• Högtalarsystemets nominella impedansvärde är 8 Ω .
Använd endast förstärkare som kan hantera denna
impedansnivå.

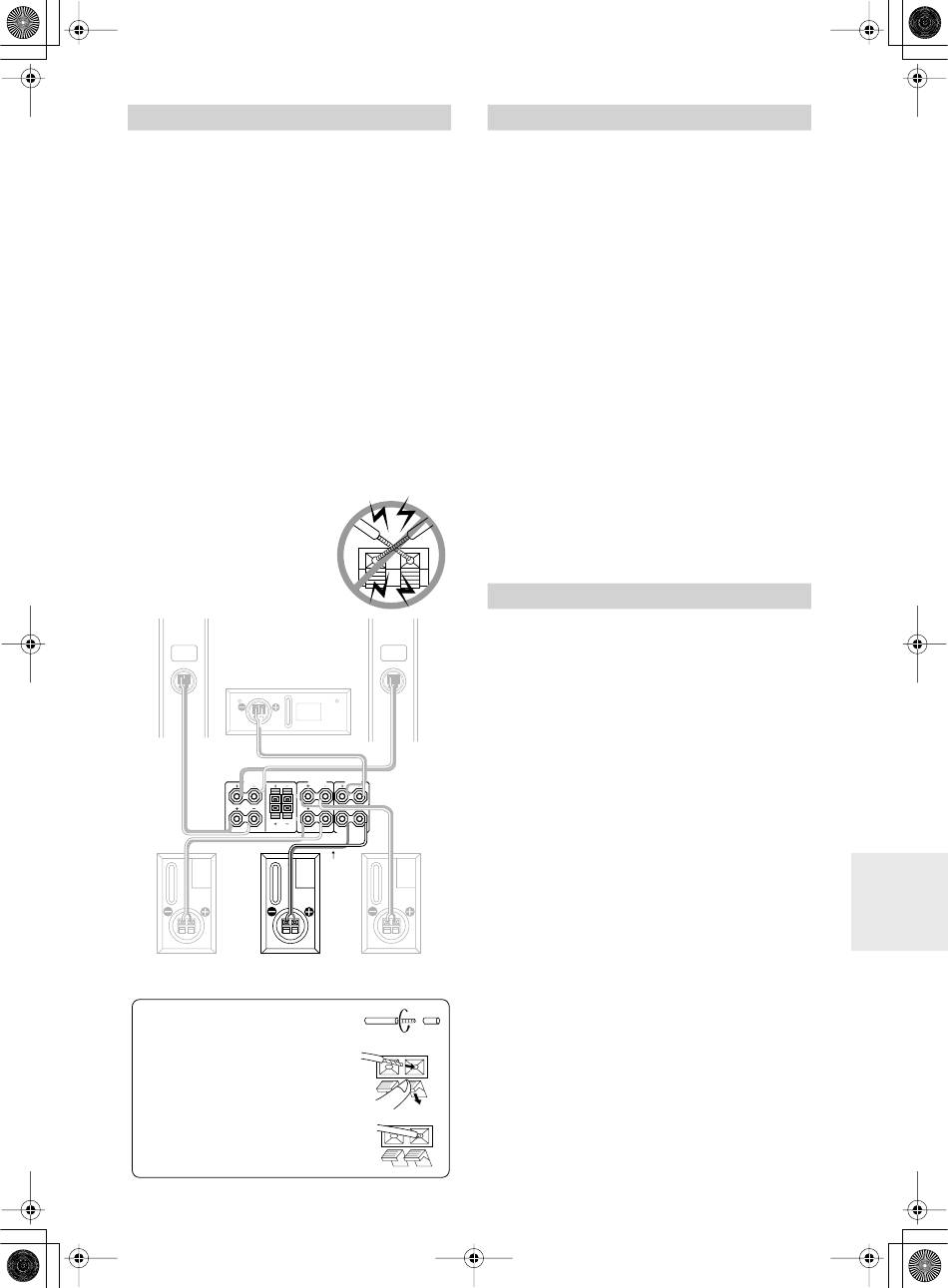

• Använd medföljande högtalarkablar för att ansluta
högtalarens inkontakter till förstärkarens
högtalarkontakter (se figuren endan).
• Se till att du ansluter den bakre surroundhögtalaren
till motsvarande högtalarkontakter på förstärkaren.
Kontrollera dessutom att du ansluter högtalarens
positiva (+) och negativa (–) inkontakter till
motsvarande positiva och negativa kontakter på
förstärkaren. Felaktig abnslutning kan leda till
olämpliga ljudfält eller dålig återgivning av basljud.
• Innan du slår på förstärkarens strömbrytare, dra i
högtalarkablarna lätt för att kontrollera att
anslutningen är säker.
• Kortslut aldrig de positiva
(+) och negativa (–)
högtalarledarna. Det kan
skada kretsarna.
SKF-3600 SKF-3600
Fronthögtalare Fronthögtalare
(höger) (vänster)
SKC-3600
Centerhögtalare
FRONT
SPEAKERS
A B
L L
L
R
R R
SKM-3600
SKR-3600
Surroundhögtalare Surroundhögtalare
(höger) (bakre)
1. Skala bort högtalarkablarnas
insulering och tvinna trådarna
mycket hårt.
2. Tryck in spaken för att lägga in
tråden i hålet och släpp spaken
för att stänga.
3. Kontrollera att änduttagen gri-
per tag i kärntråden, inte i iso-
leringen.
• Det här högtalarsystemet kan hantera angiven
• Placera aldrig magnetiska föremål (t.e.x
Typ:
Impedans:
Högsta ineffekt:
Avgiven ljudtrycksnivå:
Frekvensomfång:
Styrfrekvens:
Höljets volym:
Högtalare (woofer):
SURROUND CENTER
SPEAKERS SPEAKER
Högtalare (tweeter):
Mått:
SURROUND BACK
SPEAKER
Vikt:
Brun
Specifikationer och utseende kan ändras utan
föregående meddelande.
Bokstaven efter produktnamnet i både kataloger och
förpackning, anger SKR-3600:s färg. Enhetens
specifikationer och styrsätt är de samma oavsett färgen.
SKM-3600
Surroundhögtalare
(vänster)
Försiktigheter vid användning
ineffekt när det används för standard ljudåtergivning.
Om följande felsignaler råkar matas in till högtalaren
kan dock överström nå systemets inre kretsar och
bränna eller skada trådarna även om ineffekten är
lägre än angiven kapacitet.
1. Störningar från en icke inställd FM station.
2. Ljud som skapas när man snabbspolar fram ett
band.
3. Högfrekventa ljud som skapas av oscillatorer,
elektroniska musikinstrument, m.m.
4. Oscillerande förstärkarsignaler.
5. Speciella testsignaler som skapas när man
ljudkontrollerar en CD skiva.
6. Ljud som skapas vid anslutning eller frånkopp-
ling av audiokablar. (Slå alltid ifrån förstärkaren
innan du ansluter eller kopplar bort kablarna.)
7. Tjutande ljud vid användning av mikrofon.
skruvdragare) eller järnkomponenter i
högtalarsystemets närhet: systemet använder
kraftfulla magneter. Föremålen kan dras till magneten
och skada membranen eller personer som råkar stå i
närheten av högtalaren.
Specifikationer
2-vägs basreflex
Ω
8
100 W
81 dB
60 Hz - 35 kHz
6000 Hz
1,2 l
8 cm kona
2,5 cm balanced dome
104 (W)
(Totalmått)
1,1 kg
× ×
169 (H) 127 (D) mm
2
