Whispbar K505W Fitting Kit Montageanleitung
Basisträgersystem
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
EN
Fitting Instructions for Basic Carrier
D
Montageanleitung für Basisträgersystem
ES
Instrucciones de montaje para el sistema
de transporte
F
Instructions de montage pour Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para sistema de
transporte.
RU
Установочные Инструкции для
Поперечных Балок

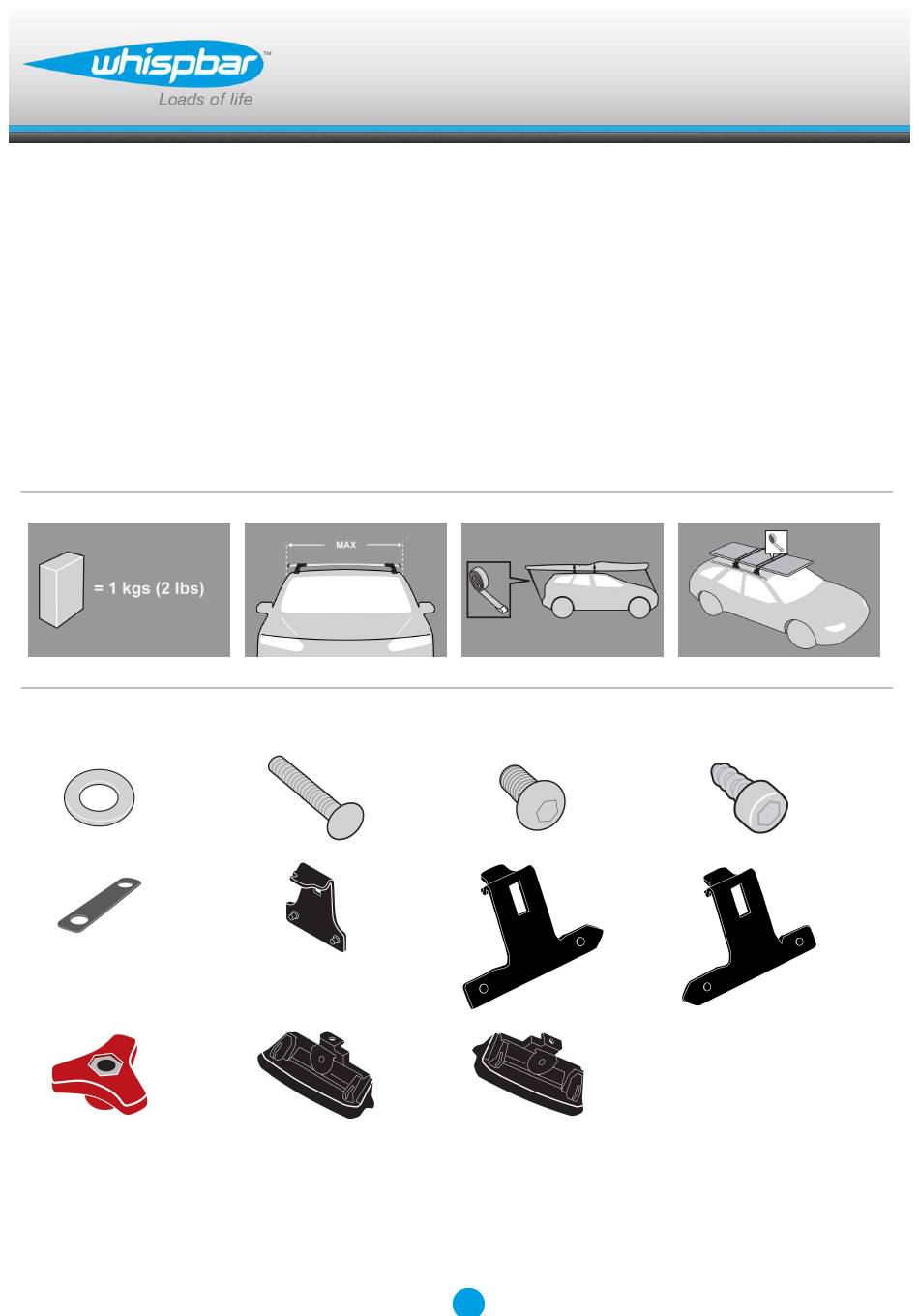

Revision No: 9C
x 4
x 4
x 4
x 4
x 2
x 2
1
Fitting Kit
x 4
x 1
x 2
K505W
x 8
x 1
Inhaltsverzeichnis
Verwandte Anleitungen für Whispbar K505W Fitting Kit
Inhaltszusammenfassung für Whispbar K505W Fitting Kit
- Seite 1 K505W Fitting Kit Fitting Instructions for Basic Carrier Montageanleitung für Basisträgersystem Instrucciones de montaje para el sistema de transporte Instructions de montage pour Basic Carrier Monteringsanvisning for takstativ Instruções de Montagem para sistema de transporte. Установочные Инструкции для Поперечных Балок Revision No: 9C...
- Seite 13 Fitting Kit K505W Erstinstallation Komponenten aus der Verpackung nehmen und überprüfen. Setzen Sie sich mit Ihrem Händler in Verbindung, sollten Teile fehlen oder beschädigt sein! Dieses Kit ist für die Typen A, B, C und D. Dargestellt ist der Querträger des Typs A. Die Anweisungen gelten aber auch für die Typen B, C und D! Abdeckungen mit Schlüsseln abnehmen.
- Seite 14 Fitting Kit K505W Innensechskantschlüssel benutzen und Stellschraube mit 10 Umdrehungen lösen. Befestigungsschraube eindrücken und Querträgerschenkel ausziehen. Siehe Anweisungen für das Einstellen der Querträger! Sicherstellen, dass beide Enden der Querträger gleich lang eingestellt sind (Maß 'x', s. Abb.). Beide Stangen auf Länge einstellen. (siehe Rückseite dieser Anleitung) Wird an die bündige Dachreling geklemmt.
- Seite 15 Fitting Kit K505W Stellschraube mit 3 Nm / 2.2 ft lb anziehen. Klemmblock nach hinten drücken und so entfernen. Entfernen Sie beide Stifte aus jedem Schenkel. Nutzen Sie als Hilfsmittel das zugespitzte Ende des Schraubenschlüssels, der sich unter der linken Abdeckung befindet.
- Seite 16 Fitting Kit K505W Fuß vom Schenkel nehmen. Lose Teile sicher aufbewahren! Montage bei allen Beinen wiederholen. Vier Fußeinheiten auswählen (links und rechts) und in die linken bzw. rechten Gepäckträgerschenkel einsetzen. Fuß aus dem Kit in den Schenkel setzen. Einfach runter drücken! Sicherstellen, dass der Fuß...
- Seite 17 Fitting Kit K505W Einheit mit zwei Schneidschrauben M5 x 12 mm auf dem Fuß sichern. Nicht zu fest anziehen! Befestigung An jeder anvisierten Position zwei Löcher in der Dachschiene suchen und Querträger ungefähr über diese Löcher legen. Platzieren Sie die Querstangen ungefähr über diesen Löchern in den Dachführungen.
- Seite 18 Fitting Kit K505W Sicherheitsstreifen wie gezeigt anbringen. Wenn nötig, zurecht schneiden. Es ist wichtig, die Klammern an der richtigen Position am Fahrzeug anzubringen. Die Buchstaben beziehen sich auf die in die Klammern eingestanzten Teilenummern. Klammer-Teilenummern: A = 685D B = 731A C = 732A Sicherstellen, dass die beiden Stifte der Klammer richtig in die Öffnungen der...
- Seite 19 Fitting Kit K505W Schlossschraube durch Klammer und Fuß stecken. Sicherstellen, dass die beiden Stifte der Klammer richtig in die Öffnungen der Dachschiene passen. Flügelmutter festziehen. Vergewissern Sie sich, dass sich der Plastikknopf in der gezeigten Position befindet, nachdem er ganz angezogen wurde.
- Seite 20 Fitting Kit K505W ACHTUNG! Schrauben regelmäßig auf festen Sitz prüfen!
-
Seite 21: Sicherheitshinweise & Tipps
Fitting Kit K505W Sicherheitshinweise & Tipps Dach sowie alle Trägerflächen, die mit dem Dach Kontakt haben reinigen. Träger anhand der Montageanleitung montieren. Alle Schritte unbedingt in der richtigen Reihenfolge ausführen! Wenn in der Anleitung nicht anders angegeben, Querträger im Abstand von min. - Seite 22 Schlösser und Stellschrauben regelmäßig schmieren. Dachgepäckträger bei Nichtgebrauch abmontieren. Alle losen Teile sicher aufbewahren! Yakima Products, Inc. Archimedesbaan 25 3439 ME Nieuwegein The Netherlands +31 (0)30 600 1070 www.whispbar.eu www.whispbar.de Yakima Products, Inc. 15025 SW Koll Pkwy. Beaverton, OR 97006-6056 www.whispbar.de...
- Seite 77 Garantiefall eintritt und die Garantie in Anspruch genommen wird. V. Kontaktaufnahme mit Whispbar Bei allen speziellen Fragen zur Garantie von Whispbar setzen Sie sich bitte mit dem nächsten Whispbar-Händler oder mit dem Händler in Verbindung, bei dem das Produkt gekauft wurde. Informationen über entsprechende Händler finden Sie auf www.whispbar.eu...
