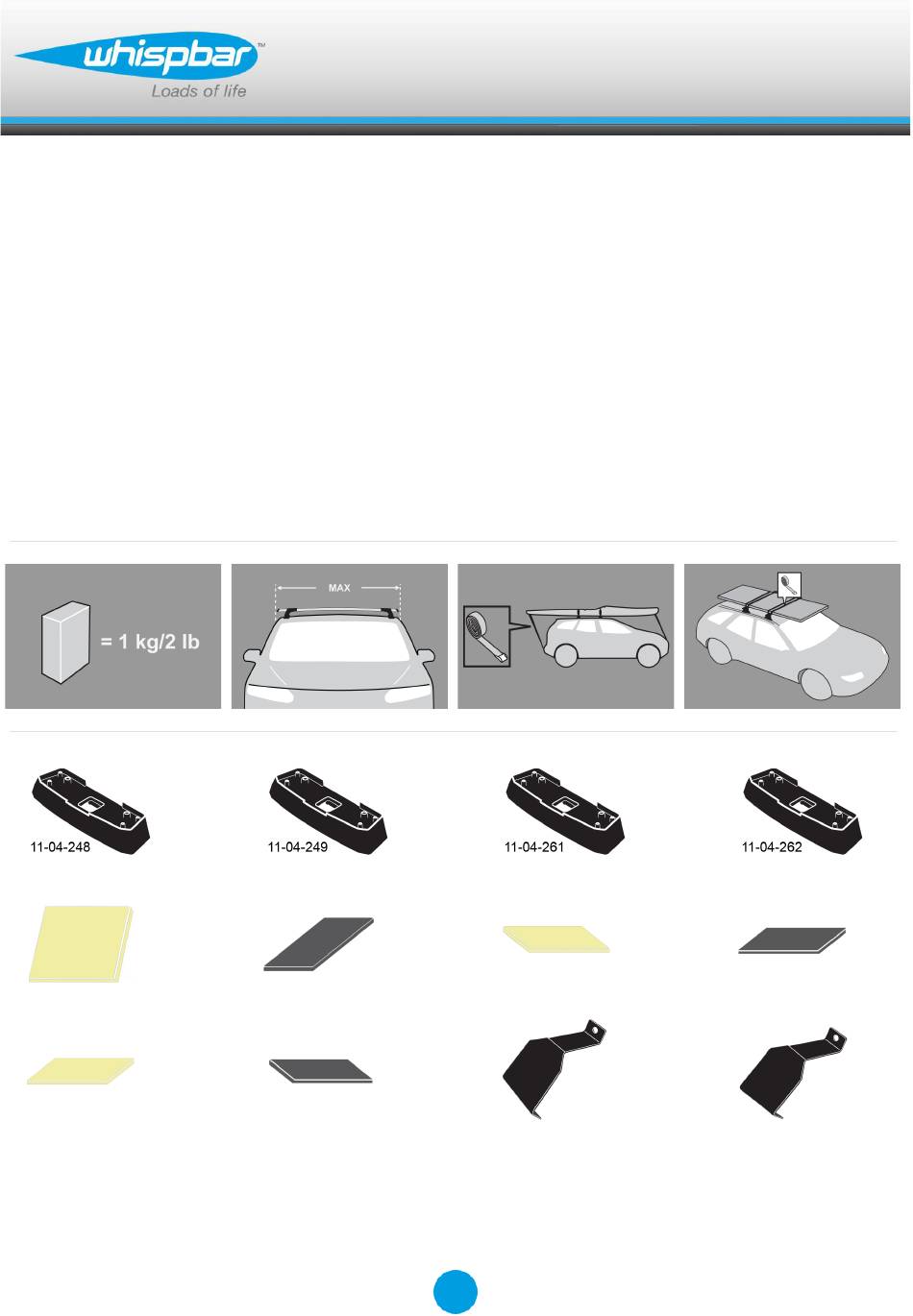

- Seite 1 K503W Fitting Kit Montageanleitung für Basisträgersystem ES Instrucciones de montaje para el sistema de transporte. Instructions de montage pour Basic Carrier GB Fitting Instructions for Basic Carrier NO Monteringsanvisning for takstativ PT Instruções de Montagem para sistema de transporte. RU Установочные Инструкции для...
- Seite 4 Fitting Kit K503W Erstinstallation Komponenten aus der Verpackung nehmen und überprüfen. Setzen Sie sich mit Ihrem Händler in Verbindung, sollten Teile fehlen oder beschädigt sein! Dieses Kit ist für die Typen A, B, C und D. Dargestellt ist der Querträger des Typs A.
- Seite 5 Fitting Kit K503W Abdeckungen mit Schlüsseln abnehmen. Innensechskantschlüssel benutzen und Stellschraube mit 10 Umdrehungen lösen. Befestigungsschraube eindrücken und Querträgerschenkel ausziehen. Siehe Anweisungen für das Einstellen der Querträger! Sicherstellen, dass beide Enden der Querträger gleich lang eingestellt sind (Maß 'x', s. Abb.).
- Seite 6 Fitting Kit K503W Stellschraube entfernen. BITTE BEACHTEN: Ausschließlich vordere Querträger Durchsichtig Sicherheitsstreifen in zwei gleich lange Teile schneiden. Sicherheitsstreifen wie gezeigt anbringen. Wenn nötig, zurecht schneiden. A= Durchsichtig B= Grau BITTE BEACHTEN: Nur die hintere Querstange! Sicherheitsstreifen wie gezeigt anbringen.
- Seite 7 Fitting Kit K503W Es ist wichtig, die Klammern an der richtigen Position am Fahrzeug anzubringen. Die Buchstaben beziehen sich auf die in die Klammern eingestanzten Teilenummern. Klammer-Teilenummern: A = 681A B = 682A C = 683A D = 684A An jedem Fuß eine Klammer befestigen.
- Seite 8 Fitting Kit K503W Die Teilenummer finden Sie auf der Unterseite des Pads. Buchstaben beziehen sich auf die Pad- Teilenummern und Position. Es ist wichtig, die pad an der richtigen Position am Fahrzeug anzubringen. Pad-Teilenummer: A = 11-04-248 B = 11-04-249...
- Seite 9 Fitting Kit K503W Achten Sie darauf, dass die Pads in die Öffnungen unter den Füßen passen. Befestigung Wird direkt an die Dachkante unter den Türen geklemmt Im hinteren Teil dieser Bedienungsanleitung finden Sie Informationen speziell für Ihr Fahrzeug. Setzen Sie den Querträger auf das Fahrzeug.
- Seite 10 Fitting Kit K503W Stellschraube mit 5 Nm / 3.7 ft lb anziehen. Befestigungsschrauben an beiden Schenkeln gleichmäßig anziehen. Überprüfen ob die Querträger sicher am Fahrzeug befestigt sind.
- Seite 11 Fitting Kit K503W Abdeckungen aufsetzen und mit Schlüsseln verschließen (s. Abb.). ACHTUNG! Schrauben regelmäßig auf festen Sitz prüfen!
-
Seite 12: Sicherheitshinweise & Tipps
Fitting Kit K503W Sicherheitshinweise & Tipps Dach sowie alle Trägerflächen, die mit dem Dach Kontakt haben reinigen. Träger anhand der Montageanleitung montieren. Alle Schritte unbedingt in der richtigen Reihenfolge ausführen! Wenn in der Anleitung nicht anders angegeben, Querträger im Abstand von min. - Seite 13 Fitting Kit K503W Dachlasten verändern das Fahr- und Bremsverhalten Ihres Fahrzeugs! Vorsicht bei Seitenwind, Richtungswechseln, Bremsmanövern! Kein schnelles Beschleunigen und Abbremsen! Vorsicht! Dachlasten erhöhen die Gesamthöhe des Fahrzeugs! Dachträger während der Reise verschließen. Komponenten regelmäßig überprüfen und defekte oder verschlissene Teile gegen Originalteile ersetzen.
