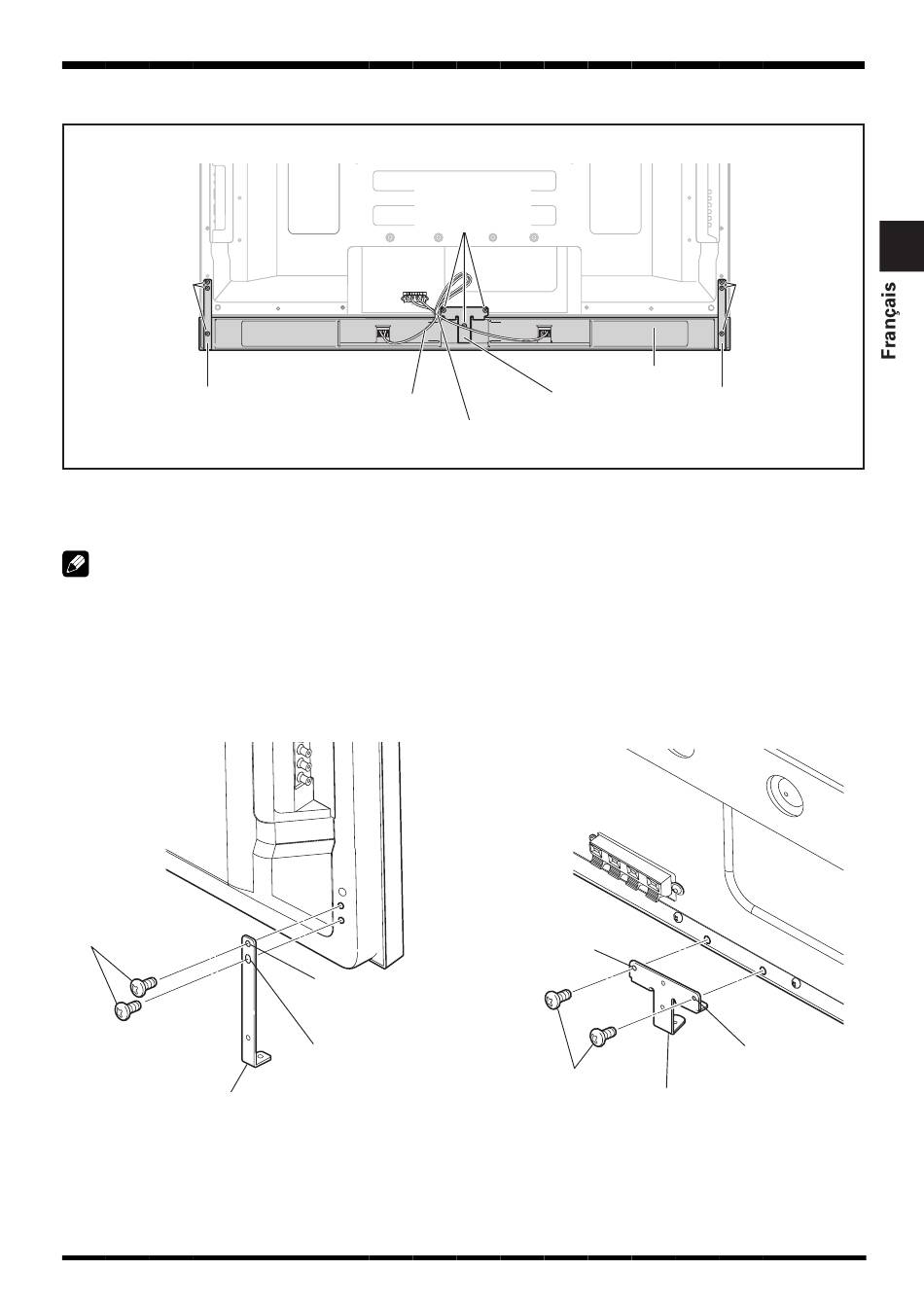

INSTALLATION SUR LE TELEVISEUR PLASMA
Téléviseur plasma avec l'enceinte installée
Vis de montage
de l'enceinte
(M5 x 10 mm)
Plaque de fixation
d'enceinte (latéraux)
Si vous utilisez un pied de table :
REMARQUE :
Avant d'installer l'enceinte, installez le téléviseur plasma sur le pied de table PDK-TS28 (ou un autre pied de téléviseur plasma
Pioneer).
1. Posez les plaques de fixation de l'enceinte au dos du téléviseur plasma.
• Posez les plaques latérales dans les angles gauche et
droit de l'arrière du téléviseur plasma à l'aide des vis
fournies.
Vis de montage
de l'enceinte
(M5 x 10 mm)
Plaque de fixation d'enceinte latérale
(le schéma indique la fixation de la plaque du côté gauche.
Procédez de la même façon pour poser la plaque du côté droit.)
Vis de montage
de l'enceinte
(M5 x 10 mm)
Câble d'enceinte
Collier à œil
(accessoire du téléviseur plasma)
1. Posez la vis dans
le trou du haut en
premier.
2. Ensuite, placez l'autre
vis dans le trou du bas.
Enceinte
Plaque de fixation
d'enceinte (centre)
• Posez la plaque centrale au centre et en bas de l'arrière
du téléviseur plasma à l'aide des deux vis fournies.
2. Ensuite, posez la vis
dans le trou ovale.
Vis de montage
de l'enceinte
Plaque de fixation
(M5 x 10 mm)
d'enceinte centrale
Français
Vis de montage
de l'enceinte
(M5 x 10 mm)
Plaque de fixation
d'enceinte (latéraux)
1. Posez d'abord la vis du
trou rond.
