nova biomedical StatStrip Kurzbedienungsanleitung

Blutzuckermessgerät für das krankenhaus
Vorschau ausblenden Andere Handbücher für StatStrip:
Inhaltsverzeichnis

Werbung

Quicklinks

Kurzbedienungsanleitung
Im Bedienungshandbuch
des StatStrip
Blutzuckermessgeräts
für das Krankenhaus
und in den Packungsbeilagen finden
Sie vollständige Anweisungen,
Indikationen, Vorsichtsmaßnahmen
und Einschränkungen des Systems.
Blutzuckermessgerät für das Krankenhaus

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für nova biomedical StatStrip

Inhaltszusammenfassung für nova biomedical StatStrip

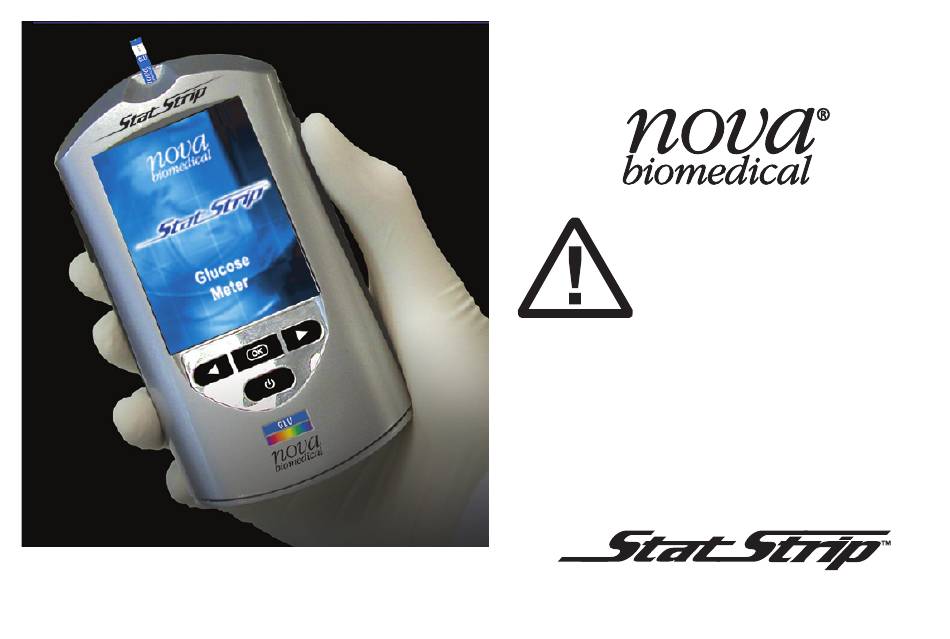

  • Seite 1 Kurzbedienungsanleitung Im Bedienungshandbuch des StatStrip Blutzuckermessgeräts für das Krankenhaus und in den Packungsbeilagen finden Sie vollständige Anweisungen, Indikationen, Vorsichtsmaßnahmen und Einschränkungen des Systems. Blutzuckermessgerät für das Krankenhaus...

  • Seite 3: Inhaltsverzeichnis

    StatStrip Blutzuckermessgerät für das Krankenhaus Inhaltsverzeichnis Das StatStrip Blutzuckermessgerät für das Krankenhaus..QR-1 Scannen von Barcodes .............QR-2 Qualitätskontroll-Test ..............QR-3 Hinzufügen von Kommentaren zu einem Ergebnis (Patient, QK, Linearität) ............QR-11 Testen einer Patientenprobe............QR-12 Docking-/Lade-Station .............QR-22 Auswechseln der Batterie ............QR-23 Reinigen des Geräts ..............QR-25...

  • Seite 5: Das Statstrip Blutzuckermessgerät Für Das Krankenhaus

    Das StatStrip Blutzuckermessgerät für das Krankenhaus Verwenden Sie diese Kurzbedienungsanleitung nur, wenn Sie sich mit allen Anweisungen des Bedienungshandbuchs vertraut gemacht haben. Tasten Scan/Home Teststreifenfach (eine auf jeder Seite) Touchscreen OK/Eingabe-Taste Laser Barcode Sleep-Taste Scanner (Ruhezustand) QR-1...

  • Seite 6: Scannen Von Barcodes

    Scannen von Barcodes Ein integrierter Barcode-Scanner dient der automatisierten Dateneingabe. Patienten-IDs und Lot-Nummern können in das Gerät eingescannt werden. Halten Sie zum Scannen eines Barcodes das Etikett parallel und im Abstand von ungefähr 5-25 cm zum Scanner. Drücken Sie wahlweise die linke oder die rechte Scantaste. Der Barcode wurde erfolgreich eingescannt, wenn die Daten oben auf dem Bildschirm (Bildschirmtitel) angezeigt werden.

  • Seite 7: Qualitätskontroll-Test

    Qualitätskontroll-Test Im folgenden Abschnitt wird die Durchführung eines Qualitätskontroll-Tests mit einer der drei StatStrip Glukose- Kontrolllösungen beschrieben. Lesen Sie die Packungsbeilage der StatStrip Glukose- Kontrolllösungen mit den vollständigen Anweisungen, Indikationen, Vorsichtsmaßnahmen und Einschränkungen des Systems. 1. Drücken Sie auf dem Bildschirm Patiententest die Softtaste QK.
  • Seite 8 HINWEIS: Bei ungültiger Streifen-Lot-Nummer wird auf dem Bildschirm die ungültige Nummer und der Hinweis “ist keine gültige Streifen-Lot-Nummer Nochmal versuchen” angezeigt. 3. Drücken Sie die Softtaste Annehmen, wenn die Lot-Nummer korrekt ist. Dateneingabefeld Streifen-Lot eingeben Streifen-Lot eingeben Bed: 8636 Bed: 8636 Name: NICU-1 13:42 Name: NICU-1...
  • Seite 9 4. Der Bildschirm “QK-Lot eingeben” wird angezeigt. Geben Sie die QK-Lot-Nummer ein, wählen Sie diese aus der QK-Lot- Liste aus (drücken Sie die Softtaste Liste), oder scannen Sie den Barcode ein. Drücken Sie die Softtaste Scannen, um den Barcode einzuscannen. HINWEIS: Bei ungültiger QK-Lot-Nummer wird auf dem Bildschirm die ungültige Nummer und der...
  • Seite 10 Dateneingabefeld QK-Lot eingeben QK-Lot eingeben Bed: 8636 Bed: 8636 Name: NICU-1 13:42 Name: NICU-1 13:42 _________________________ _________________________ 0207406081 Annehmen Softtaste Scannen Scannen Scannen Softtaste Scannen Akzept Löschen Zurück List 6. Der Bildschirm “Teststreifen einsetzen” erscheint. Führen Sie einen Teststreifen, wie auf dem Bildschirm dargestellt, ein. QR-6...
  • Seite 11 Bed: 8636 wurde, erscheint der Bildschirm “Probe Name: NICU-1 13:42 Teststreifen einsetzen zuführen”. 8. Mischen Sie die StatStrip Glukose- Kontrolllösung vorsichtig vor jeder Anwendung. 9. Verwerfen Sie den ersten Tropfen der Kontrolllösung aus der Flasche, um eine Abbruch Kontamination zu vermeiden.
  • Seite 12 10. B r i n g e n S i e e i n e n Tr o p f e n Probe zuführen Op: 8636 Kontrolllösung aus der Flasche auf Name: NICU-1 13:42 Teststreifen berühren mit Tropfen QK Level 1 das Ende des Teststreifens auf, bis die Lösung in die Kammer des Teststreifens eingeflossen ist.
  • Seite 13 QK-Ergebnis QK-Ergebnis Bed: 8636 Bed: 8636 Glukose-Messergebnis Name: NICU-1 13:42 Name: NICU-1 13:42 QK-Lot: 0213806081 QK-Lot: 0213806081 Level: 1 Level: 1 Streifen-Lot: 0206806099 Streifen-Lot: 0206806099 PASS PASS mmol/L mg/dL Bereich 4.0-4.8 Bereich 72-86 Annehmen Softtaste Komment Komment Akzept Akzept Kommentar Softtaste HINWEIS: Das Ergebnis wird entweder zusammen mit...
  • Seite 14 WARNUNG: Testen Sie keine Patientenprobe, solange sich das Ergebnis eines Kontrolllösungstests nicht im erwarteten Bereich befindet. 13. Drücken Sie die Softtaste Kommentar, um zum Ergebnis eine Anmerkung hinzuzufügen. 14. Drücken Sie die Softtaste Annehmen, um das Ergebnis zu bestätigen. QR-10...

  • Seite 15: Hinzufügen Von Kommentaren Zu Einem Ergebnis (Patient, Qk, Linearität)

    Hinzufügen von Kommentaren zu einem Ergebnis (Patient, QK, Linearität) Datenein- Drücken Sie die Softtaste Freitext Kommentar Bed: 8636 Name: NICU-1 13:42 gabefeld Kommentar auf dem Ergebnis- _________________ NOTIFIED DR SMITH Bildschirm, um zum Ergebnis eine +-.!, Anmerkung hinzuzufügen. Der Bildschirm “Freitext Kommentar” wird angezeigt.

  • Seite 16: Testen Einer Patientenprobe

    Testen einer Patientenprobe Lesen Sie die Packungsbeilage der Teststreifen mit den vollständigen Anweisungen, Indikationen, Vorsichtsmaßnahmen und Einschränkungen des Systems. Patienten Test Bed: 8636 13:42 Name: NICU-1 1. Drücken Sie auf dem Bildschirm Patiententest die Softtaste Annehmen. Annehmen Softtaste MENÜ Manuell Akzept Übersicht Logout...
  • Seite 17 2. Der Bildschirm “Streifen-Lot eingeben” wird angezeigt. Streifen- Lot-Nummer eingeben oder einscannen. 3. Sobald die Lot-Nummer eingegeben wurde, drücken Sie auf die Softtaste Annehmen. Dateneingabefeld Streifen-Lot eingeben Streifen-Lot eingeben Bed: 8636 Bed: 8636 13:42 13:42 Name: NICU-1 Name: NICU-1 _________________________ _________________________ 0206506089 Annehmen...
  • Seite 18 4. Ist die Arzt-ID aktiviert, erscheint als nächstes der Bildschirm “Arzt-ID eingeben”. Geben Sie die Arzt-ID ein: über den Bildschirm Ärzte-ID-Liste (Drücken der Softtaste Liste), durch Drücken der Softtasten für Zahlen-/Buchstabeneingabe (Drücken der Softtaste ABC...), oder durch Einscannen einer Barcode-ID. 5.

  • Seite 19: Ist Der Proben-Id Typ Aktiviert, Mit Hilfe Der Softtasten

    7. Ist der Proben-ID Typ aktiviert, mit Hilfe der Softtasten “Zugriffsnr. eingeben” oder “Patienten-ID eingeben” auswählen: entsprechend wird entweder der Bildschirm “Zugriffsnr. eingeben” oder “Patienten-ID eingeben” angezeigt. 8. Geben Sie die Patienten-ID auf dem Bildschirm “Patienten- ID eingeben” ein: über die Patienten-ID-Liste (Drücken der Softtaste Liste), durch Drücken der Softtasten für Zahlen-/ Buchstabeneingabe (Drücken der Softtaste ABC...), oder durch Einscannen einer Barcode-ID.
  • Seite 20 Dateneingabefeld Zugriffsnummer eingeben Patienten ID eingeben Bed: 8636 Bed: 8636 Name: NICU-1 13:42 Name: NICU-1 13:42 _________________________ _________________________ 54821 ABC... Annehmen Softtaste Softtaste Scannen Softtaste Scannen Löschen ABC... ABC... Softtaste Liste Akzept Löschen Scannen List Zurück HINWEIS: Drücken Sie die Softtaste Scannen, oder eine der beiden seitlichen Scantasten, um eine Patienten- ID zu scannen.
  • Seite 21 10. Sobald die Patienten-ID / Zugriffsnummer eingegeben wurde, drücken Sie auf die Softtaste Annehmen. 11. Der Bildschirm “Teststreifen einsetzen” erscheint. Führen Sie einen Teststreifen Insert Strip Teststreifen einsetzen Op: 8636 Bed: 8636 Name: NICU-1 Meter Name: NICU-1 13:42 13:42 ein, wie auf dem Bildschirm des Geräts Insert Test Strip in meter Teststreifen einsetzen dargestellt.
  • Seite 22 12. Waschen Sie die Hand des Patienten mit Wasser und trocknen Sie sie anschließend gut ab. Wahlweise können Sie den Bereich auch mit Alkoholtupfern reinigen und anschließend gut abtrocknen. 13. Massieren Sie den Finger mit dem Daumen zur Fingerkuppe hin, während Sie die Hand nach unten halten, um die Durchblutung anzuregen.
  • Seite 23 15. Drücken Sie den Finger, bis sich ein Probe zuführ Op: 8636 Bluttropfen bildet. Name: NICU-1 13:42 Bluttropfen mit Teststreifen berühren 16. Der Bildschirm “Probe zuführen” wird angezeigt. Sobald sich ein Bluttropfen gebildet hat, berühren Sie das Ende des Teststreifens mit dem Bluttropfen, bis sich die Kammer des Teststreifens gefüllt hat, und ein akustisches Signal ertönt.
  • Seite 24 17. Das Testergebnis wird nach 6 Sekunden angezeigt. HINWEIS: Entnehmen Sie den Teststreifen nicht, solange der Countdown noch läuft. HINWEIS: Ein einzelner, nach oben gerichteter Pfeil wird für abnormal hohe Ergebnisse angezeigt und 2 nach oben gerichtete Pfeile für kritisch hohe Werte. Ein einzelner, nach unten gerichteter Pfeil steht für abnormal niedrige Ergebnisse und zwei nach unten gerichtete Pfeile für kritisch niedrige Werte.
  • Seite 25 18. Drücken Sie die Softtaste Annehmen, um das Ergebnis zu bestätigen. Drücken Sie die Softtaste Verwerfen, um das Ergebnis zu verwerfen. Drücken Sie die Softtaste Kommentar, um eine Anmerkung hinzuzufügen (Siehe Abschnitt 2.4 Hinzufügen von Kommentaren zu einem Ergebnis in der Bedienungsanleitung.) Sämtliche Daten werden im Speicher hinterlegt.

  • Seite 26: Docking-/Lade-Station

    Docking-/Lade-Station Legen Sie das Gerät in die Docking-/Lade-Station, wenn es nicht verwendet wird. Dadurch bleibt das Gerät voll geladen und wird mit dem Computer-Netzwerk verbunden. Wird auf dem Bildschirm das Symbol “Batterie schwach” angezeigt, legen Sie das Gerät in die Docking-/Ladestationoden, tauschen Sie die Batterie aus, falls Sie eine vollständig aufgeladene Ersatzbatterie haben.

  • Seite 27: Auswechseln Der Batterie

    Auswechseln der Batterie Steht eine voll aufgeladene Ersatzbatterie zur Verfügung, kann diese für einen unterbrechungsfreien Betrieb eingesetzt werden. WARNUNG: Die Batterie nur durch eine andere mit der Nova Teilenummer 42215 ersetzen. Bei Verwendung einer anderen Batterie besteht Feuer- oder Explosionsgefahr. Entsorgen Sie die Batterie umgehend, wenn Sie diese nicht mehr benötigen.
  • Seite 28 Datum und Uhrzeit ein: siehe Bedienungshandbuch des Blutzuckermessgeräts. 2. Drücken Sie die beiden Laschen der Abdeckung herunter, um diese zu entriegeln. Nehmen Sie die Batterieabdeckung auf der Rückseite des Geräts ab. 3. Schieben Sie die Batterielasche beiseite. Entfernen Sie die entladene Batterie. 4.

  • Seite 29: Reinigen Des Geräts

    5. Setzen Sie die Batterieabdeckung wieder ein. 6. Legen Sie die entladene Batterie in die Ladestation. Reinigen des Geräts Messgeräte sind grundsätzlich nicht in Reinigungsmittel zu tauchen. Das Reinigungsmittel auf einen weichen Lappen auftragen und damit das Messgerät abwischen. Letzteres anschließend sofort gründlich abtrocknen.
  • Seite 30 • Handelsübliche, bei Ihnen genehmigte Außenflächen- Dekontaminiermittel sind ebenfalls geeignet. Tupfen Sie erst etwas auf einen kleinen Probebereich, um sicherzugehen, dass kein Ätzschaden entsteht. • Scharfe Lösungen wie Benzol und starke Säuren vermeiden. VORSICHT: Halten Sie das Gerät NICHT unter fließendes Wasser und tauchen Sie es nicht in Flüssigkeiten.

  • Seite 31: Problembehebung

    Problembehebung Das StatStrip Blutzuckermessgerät zeigt Warnhinweise an. 1. Batterie schwach - Tauschen Sie die Batterie aus oder legen Sie das Gerät in die Lade-/Docking-Station. Willkommen Name: NICU-1 13:42 NICU-1 Ihr Institut Institut: NICU Standort: Symbol Batterie schwach Batterie schwach Batterie wechseln/laden...
  • Seite 32 2. Der Teststreifen wurde entfernt - Der Test wurde abgebrochen. Analysefehler Bed: 8636 Name: NICU-1 13:42 Analyse abgebrochen Weiter QR-28...
  • Seite 33 3. Temperatur - Das Gerät arbeitet nur in einem Temperaturbereich von 15°C bis 40°C. Analysefehler Ben: 8636 Name: NICU-1 13:42 Temperaturfehler Streifen entfernen um fortzufahren Weiter QR-29...
  • Seite 34 4. Probe schlecht - Führen Sie einen neuen Streifen ein und starten Sie den Test erneut. Analysefehler Bed: 8636 13:42 Name: NICU-1 Probe schlecht [B - #] Streifen entfernen um fortzufahren Weiter QR-30...

  • Seite 35: Neuer Streifen - Tritt Nach Dem Einführen Eines Streifens

    5. Neuer Streifen - Tritt nach dem Einführen eines Streifens oder während der Analyse auf. Führen Sie einen neuen Streifen ein. Analysefehler Bed: 8636 Name: NICU-1 13:42 Fehlerhafter Teststreifen [A - #] Streifen entfernen um fortzufahren Weiter QR-31...
  • Seite 36 6. Flussfehler - Entweder war die auf den Streifen aufgebrachte Probe nicht ausreichend, um die Messkammer zu füllen, oder die Probe wurde nicht korrekt aufgebracht. Wiederholen Sie den Test mit einem neuen Streifen. Analysefehler Ben: 8636 Name: NICU-1 13:42 Flussfehler [C - #] Streifen entfernen um fortzufahren Weiter QR-32...
  • Seite 37 7. Übertragung fehlgeschlagen - Der Server lässt keine Kommunikation mit dem Gerät zu bzw. die Verbindung mit dem Server wurde unterbrochen. Prüfen Sie die Netzwerkeinstellungen oder bitten Sie Ihren Administrator um Hilfe. Übertragung fehlgeschlagen Übertragung fehlgeschlagen Bed: 8636 Bed: 8636 13:42 Name: Radiology 13:42...
  • Seite 38 8. Übertragung fehlgeschlagen - Das Gerät wurde ausgedockt, bevor die Datenübertragung abgeschlossen war. Bitte das Gerät erneut andocken. Übertragung fehlgeschlagen Bed: 8636 Name: NICU-1 13:42 Das Gerät wurde zu früh ausgedockt. Bitte docken Sie das Gerät erneut. Willkommen QR-34...
  • Seite 39 Deeside Industrial Park, Deeside Flintshire, CH5 2JZ Wegen technischer Unterstützung außerhalb der Vereinigten Staaten fragen Sie Ihre lokale Nova- Niederlassung oder den autorisierten Händler. Nova Biomedical Canada Ltd. Nova Biomedical Nova Biomedical GesmbH 17 - 2900 Argentia Road C3-5 Evans Business Centre...

  • Seite 40: Blutzuckermessgerät Für Das Krankenhaus

    Blutzuckermessgerät für das Krankenhaus Nova Biomedical Technischer Kundendienst 1-800-545-6682 200 Prospect Street Internet: www.novabiomedical.com Waltham, MA 02454-9141 Hergestellt in den USA von Nova Biomedical Corporation StatStrip ist ein Warenzeichen von Nova Biomedical. Copyright 2010 Nova Biomedical Corporation REF 43315C 2010-02...
