ES
S
M 325 Nm
Figura 3-2
R 290 Nm
S
M 325 Nm
Figura 3-2a
U
T
V
Figura 3-3
10
3.3

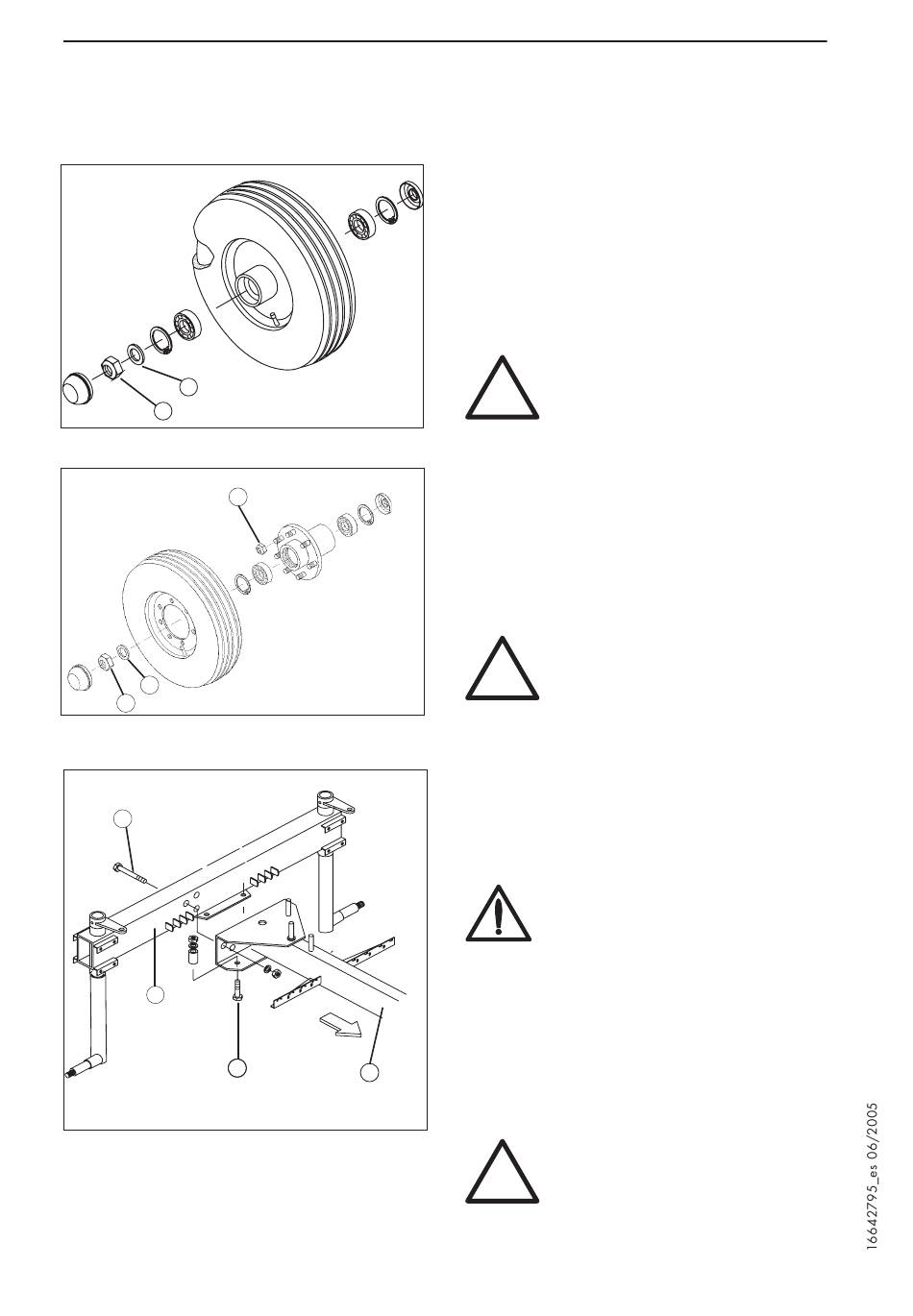

Montar las ruedas principales

3.3.1 Neumáticos estándar
Cale las ruedas del tren de rodadura principal
en los muñones del eje. A continuación fije las
ruedas con las arandelas (S) Ø 21 mm y las
tuercas (M) M 20 y coloque los tapacubos
mediante golpes (fig. 3-2). Use para ello el
contenido del bolsillo (D).
3.3.2 Variante de equipo llanta de 6
Fije las dos ruedas principales con los espárragos
de ruedas previstos al efecto. Use para ello el
contenido del bolsillo (H).
3.4 Montar el bastidor del tren de
Coloque el bastidor trasero (T) sobre un caballete
de apoyo adecuado.
En el brazo longitudinal (E), despliegue el pie de
apoyo y utilice una grúa para aproximar el brazo
longitudinal al bastidor trasero.
Junte el brazo longitudinal (E) y el bastidor trasero
E
(T) con los tornillos M 16 (U). Use para ello el
contenido del bolsillo (I).
¡Atención!
Preste atención al par de apriete
correcto de los espárragos de ruedas
(325 Nm).
taladros
¡Atención!
Preste atención al par de apriete
correcto de los espárragos de ruedas
(325 Nm).
rodadura
¡Peligro!
La capacidad mínima del caballete de
apoyo debe ser de 1 tonelada.
¡Atención!
Preste atención al par de apriete
correcto de los tornillos (U).
