- Seite 1 HANDBUCH DSR 510...
-
Seite 2: Geräteübersicht

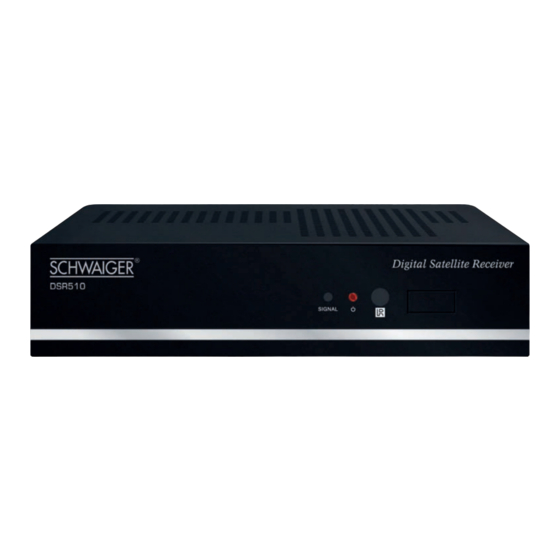

Geräteübersicht 1. Vorderseite Receiver 2. Rückseite Receiver Erklärung 1. Vorderseite Receiver Taste/Anzeige Erklärung Display Infrarot-Empfangsstelle 2. Rückseite Receiver Anschluss/Schalter Erklärung F-Eingang Anschluss für das Antennenkabel SCART SCART - Anschluss Netzleitung Kabel zur Stromversorgung... -
Seite 3: Inhaltsverzeichnis
INHALTVERZEICHNIS Geräteübersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 Sicherheitshinweise . -
Seite 4: Sicherheitshinweise
Wichtiger Hinweis Diese Bedienungsanleitung hilft Ihnen beim bestimmungsgemäßen, sicheren und vorteilhaften Ge- brauch des digitalen Satelliten-Receivers, im Folgenden Receiver genannt. Vor der ersten Verwendung des Receivers lesen Sie bitte diese Anleitung, auch wenn Ihnen der Um- gang mit elektronischen Geräten vertraut ist. Jede Person, die diesen Receiver montiert, anschließt, bedient, reinigt und entsorgt, muss den vollständigen Inhalt dieser Bedienungsanleitung zur Kenntnis genommen haben. -
Seite 5: Richtiger Standort
Richtiger Standort • Stellen Sie den Receiver auf eine feste, ebene Unterlage. • Das Gerät darf nicht einer hohen Luftfeuchte (Sauna, Küche) sowie Tropf- oder Spritzwasser ausge- setzt werden. • Das Gerät darf nicht im tropischen Klima verwendet werden. • Durch die Wärmeentwicklung des Gerätes und durch die Gummifüße können in Verbindung mit Mö- beloberflächen Farbveränderungen hervorgerufen werden. Stellen Sie das Gerät gegebenenfalls auf eine geeignete Unterlage. • Vermeiden Sie die Nähe von: • Wärmequellen, wie z. B. Heizkörpern • offenem Feuer, wie z. B. Kerzen • Geräten mit starken Magnetfeldern, wie z. B. Lautsprechern. • Stellen Sie keine Gefäße mit Flüssigkeit (zum Beispiel Vasen), brennente Kerzen oder schweren Gegenstände auf den Receiver. • Vermeiden Sie direkte Sonneneinstrahlungen und Orte mit außergewöhnlich viel Staub. -
Seite 6: Bestimmungsgemäßer Gebrauch
Bestimmungsgemäßer Gebrauch Der Receiver dient dem Empfang von digitalen unverschlüsselten (free-to-air) Satelliten-Programmen im privaten Bereich. Der Receiver ist ausschließlich für diesen Zweck bestimmt und darf nur dafür verwendet werden. Dazu gehört auch die Beachtung aller Informationen dieser Bedienungsanleitung, insbesondere der Sicherheitshinweise. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Sie bedeutet zudem den sofortigen Garantieverlust. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen. Eigenmächtige Umbauten sind untersagt und eine Haftung aus daraus resultierenden Schäden wird abgelehnt. -
Seite 7: Fernbedienung
Fernbedienung µ ¸ ¹ 1. STANDBY I/0 13. INFO 2. Zifferntasten 0-9 14. SLEEP 3. TV/RADIO umschalten 15. SUB-T (Untertitel) 4. MENU 16. TEXT (Videotext) 5. CH▲/▼ (Programm) 17. GELB* 6. VOL◄/► (Lautstärke) 18. BLAU* 7. OK 19. EPG 8. PG +/- (seitenw. blättern) 20. FAVORITEN 9. AUDIO 21. EXIT 22. LAST (zurück) 10. MODE 23. MUTE (stumm) 11. ROT* 12. GRÜN* *Innerhalb des Menüs stehen Ihnen mit diesen Tasten verschiedene Optionen zur Verfügung. -
Seite 8: Vorbereitung
Vorbereitung • Lesen Sie die Anleitung vor dem Anschließen weiterer Geräte. • Beachten Sie hierbei die Sicherheitsanweisungen. • Bitte schließen Sie den Receiver an Ihre Antennenanlage an. • Verbinden Sie den Receiver mit dem TV-Gerät. Anschluss an Fernsehgerät und Antenne (A) 1. Antenne (Offset-Antennenspiegel) 2. Fernseher 3. Scart-Kabel, Verbindung von Fernseher und Receiver 4. DVB-S Receiver – DSR 510 5. Netzkabel... -
Seite 9: Antenne An Den Receiver Anschließen
Antenne an den Receiver anschließen Gehen Sie wie folgt vor, um Ihren Receiver richtig an Ihre Antennen-Anlage anzuschließen: • Verbinden Sie ein Antennenkabel (Koaxial) mit der Buchse „RF IN“ an Ihrem Receiver. WICHTIGE HINWEISE • Die Antennen- oder Koaxialkabel gehören nicht zum Lieferumfang und müssen separat erworben werden. • Das Antennenkabel sollte 75 Ohm Widerstand haben und am Ende mit F-Steckern versehen sein. Anschluss eines TV-Gerätes mit einem Scart-Kabel Wenn Sie ein TV-Gerät mit analogen Scart-Eingang anschließen möchten, gehen Sie wie folgt vor: • Verbinden Sie das eine Ende eines Scart-Kabels mit dem Scart-Anschluss „TV-Scart“ am Receiver. • Verbinden Sie das andere Ende des Scart-Kabels mit Ihrem TV-Gerät. • Befolgen Sie die Anweisungen und Hinweise in der Bedienungsanleitung des TV-Gerätes. Allgemeiner Hinweis Ihr Satellitenreceiver ist ab Werk so voreingestellt, dass dieser nach dem Einschalten und unter Ver- wendung einer installierten Satellitenanlage (LNB-Astra 19,2°) ohne weitere Einstellungen sofort betrie- ben werden kann. -
Seite 10: Basisfunktionen
Basisfunktionen Programm wählen Im TV- oder Radio-Modus können die gespeicherten Programme mit den Tasten [CH▲] oder [CH▼] auf- oder absteigend umgeschaltet werden. • Drücken Sie die Taste [CH▲] und wechseln Sie in das nächste Programm. • Drücken Sie die Taste [CH▼] und wechseln Sie in das vorherige Programm. • Um ein Programm direkt zu wählen, geben Sie mit den Zifferntaste 0-9 auf Ihrer Fernbedienung direkt den entsprechenden Senderplatz ein. Mehrstellige Programmnummern geben Sie bitte zügig nacheinander ein. • Sie können mit der Taste [LAST] zum vorher gesehenen Programm zurückschalten. Wenn Sie ein Programm über die Programmliste auswählen möchten, gehen Sie wie folgt vor: • Drücken Sie die [OK] Taste, um die Programmliste aufzurufen. • Drücken Sie die Taste [CH▲] oder [CH▼], um zwischen den einzelnen Kanälen zu wechseln. • Sie können eine ganze Seite weiter- oder zurückspringen, indem Sie die Tasten [PG+] und [PG-] drücken. -
Seite 11: Untertitel
Untertitel Drücken Sie die Taste [SUB-T]* (Subtitle, deutsch: Untertitel). Mit dieser Optionstaste können Sie die Untertitelfunktion aktivieren, mit den Tasten [▲CH /CH▼] kön- nen Sie den gewünschten Untertitel auswählen und durch [OK] bestätigen. Der Untertitel wird dann automatisch am unteren Bildrand angezeigt. *Bitte beachten Sie, dass diese Funktion nicht bei allen Sendern oder Sendungen verfügbar ist. Videotext • Um den Teletext (Videotext) einzuschalten, drücken Sie die [TEXT] Taste. • Dieser Service ist abhängig vom jeweiligen Programmanbieter. • Drücken Sie erneut die [TEXT] Taste, um den Hintergrund transparent anzuzeigen. • Wenn Sie den Teletext wieder ausschalten möchten, drücken Sie die Taste [EXIT] oder 2x die [TEXT] Taste. Sollte ein Programmanbieter die Teletextfunktion nicht unterstützten, wird ein schwarzes Fenster auf dem Bildschirm eingeblendet. Informationsleiste Bei einem Programmwechsel wird auf Ihrem Bildschirm für einige Sekunden ein Informationsfenster zur laufenden Sendung eingeblendet. • Um die Information aufzurufen, drücken Sie die [INFO] Taste auf Ihrer Fernbedienung. -
Seite 12: Menüstruktur
Menü-Struktur Programme bearbeiten Auswahl und Einstellungen von Programmen. Sie können hier weitere Einstellungen zur Personal- isierung Ihres Gerätes vornehmen, z.B. die Programmliste bearbeiten. • TV Programmliste • Radio Programmliste • alle löschen Installation Sie können hier weitere Einstellungen zur Personalisierung Ihres Gerätes vornehmen, z.B. automa- tischer Suchlauf, Einstellungen zu Einkabellösungen, Satelliten hinzufügen, etc. -
Seite 13: Beschreibung Menü Struktur Programme Bearbeiten
7Bes. Das OSD-Menü – Programme Beschreibung Menü Struktur Programme bearbeiten Zum Bearbeiten der vorhandenen TV- und Radioprogramme. TV-Programmliste – (Radio-Programme) Die TV-Programme können in FAV-Listen übernommen, verschoben, gesperrt, sortiert und bearbeitet werden. Mit den Tasten [Links/Rechts] können Sie den Satelliten auswählen. Mit den Tasten [PG-/PG+] kann in der Programmliste seitenweise navigiert werden. - Seite 14 Ändern Zum Bearbeiten der vorhandenen TV- und Radioprogramme, wie löschen, umbenennen und sortieren, drücken Sie die Taste [Blau]. Sortieren Drücken Sie die Taste [Rot], um die gewählte Programmliste zu sortieren. Sortierung der Programme nach unterschiedlichen Kriterien: „Name (A-Z)“ und „Name (Z-A)“ (alphabetisch), „Freie/Pay TV“...
- Seite 15 Installation Im Menü Installation finden Sie alle Einstellungen, die für die Anpassung an die Satellitenanlage und die Senderspeicherung notwendig sind. Antennenverbindung Drehanlage (DiSEqC-LNB erforderlich) oder feste Ausrichtung Sofern mit dem Gerät Anlagen gesteuert werden sollen, die zum Empfang von mehr als einem Satelliten in der Lage sind, ist die Verwendung eines DiSEqC-LNB anstelle eines Universal LNB erforderlich.
-
Seite 16: Das Osd-Menü - Programme
7. Das OSD-Menü – Programme Satellitenliste In der Satellitenliste sind alle voreingestellten Satelliten aufgeführt. Satellit Zum Auswählen des gewünschten Satelliten drücken Sie die Taste [OK]. Zusätzlich haben Sie die Möglichkeiten, den Satellitennamen umzubenennen (Taste [Rot]), einen neuen Satelliten hinzuzu- fügen (Taste [Grün]) oder eine Satellitenposition zu löschen (Taste [Blau]). Umbenennen: Wählen Sie die Satellitenposition aus der Liste aus und drücken Sie die Taste [Rot]. -
Seite 17: Das Osd-Menü - Installation
7. Das OSD-Menü – Installation Einzelsatellitensuche Satellit Wählen Sie einen voreingestellten Satelliten aus der Liste. Sollte der gewünschte Satellit nicht aufgeführt sein, müssen Sie den Satelliten hinzufügen. Nur Freie Entscheiden Sie, ob nur die frei empfangbaren oder auch die verschlüsselten Programme abgespeichert werden sollen. - Seite 18 7. Das OSD-Menü – Installation TP-Liste Zum Absuchen eines einzelnen Transponders. Diese Suchmethode bietet sich an, wenn Sie nur ein bestimmtes Programm oder ein bestimmtes Programmpaket abspeichern möchten. Die ent- sprechenden Empfangsparameter (Frequenzen usw.) erhalten Sie aus dem Internet oder TV- und Fachzeitschriften.
-
Seite 19: Das Osd-Menü - Systemeinstellungen
7. Das OSD-Menü – Systemeinstellungen Systemeinstellungen Im Menü System können Sie den Satellitenreceiver an das angeschlossene TV-Gerät anpassen, die Sprachen für das Menü und die Tonwiedergabe, die Zeit, Kindersicherung und vieles mehr einstellen. Sprache Im Untermenü Sprache können Sie die Sprache des Bildschirmmenüs und die bevorzugten Sprachen für die Tonwiedergabe auswählen. - Seite 20 7. Das OSD-Menü – Systemeinstellungen Zeiteinstellungen Damit der Receiver die korrekte Zeit anzeigen und der Timer zum gewünschten Zeitpunkt starten kann, müssen die Zeiteinstellungen kontrolliert und gegebenenfalls angepasst werden. GMT-Nutzung GMT bedeutet Greenwich Mean Time und ist der Bezugspunkt der unterschiedlichen Zeitzonen. Bei ausgeschalteter GMT-Einstellung können Sie die Zeit manuell eingeben.
- Seite 21 7. Das OSD-Menü – Systemeinstellungen Kindersicherung Sie können das Menü und Programme, z. B. mit jugendgefährdenden Inhalten, vor unbefugtem Zugriff sperren. Der Zugriff ist dann nur durch Eingabe eines vierstelligen Passwortes möglich. Menüsperre Wenn Sie bestimmte Bereiche des Bildschirmmenüs schützen wollen, stellen Sie die Menüsperre auf „Ein“.
-
Seite 22: Das Osd-Menü - Diverses
7. Das OSD-Menü – Diverses Diverses Unter Diverses finden Sie viele nützliche und hilfreiche Informationen, unterhaltsame Spiele und umfangreiche Möglichkeiten, Ihren Satellitenreceiver auf dem neusten Stand zu halten. Information Hier erhalten Sie Informationen über den Softwarestand Ihres Satellitenreceivers. Halten Sie diese Daten bereit, wenn Sie sich an unseren Technischen Kundendienst wenden. -
Seite 23: Das Osd-Menü - Spiele
7. Das OSD-Menü – Spiele Spiele Zur Unterhaltung stehen Ihnen 2 Spieleklassiker zur Auswahl. Tetris Othello... -
Seite 24: Receiver Abbauen Und Lagern
Receiver abbauen und lagern • Ziehen Sie den Netzstecker des Receivers und der angeschlossenen Geräte aus der Netzsteckdose. • Schrauben Sie die Antennenkabel vom Receiver ab. • Trennen Sie die weiteren Verbindungskabel vom Receiver und den übrigen angeschlossenen Geräten. • Entnehmen Sie die Batterien aus der Fernbedienung, wenn Sie den Receiver längere Zeit nicht be- nutzen möchten. • Verpacken Sie den Receiver, die Kabel und die Fernbedienung im Orginalkarton. • Lagern Sie den Receiver und alle Zubehörteile an einem trockenen und staubfreien Ort. • Schützen Sie den Receiver vor Frost. Receiver reinigen ACHTUNG GEFAHR: Ziehen Sie den Netzstecker aus der Netzsteckdose und reinigen Sie das Gehäuse des Receivers aus- schließlich mit einem trockenen Tuch. • Lebensgefahr durch elektrischen Schlag bei eindringender Flüssigkeit. • Tauchen Sie den Receiver nie in Flüssigkeiten. • Reinigen Sie den Receiver nie mit einem nassen Tuch. -
Seite 25: Hinweis Zur Konformitätserklärung
Hinweis zur Konformitätserklärung Dieses Gerät erfüllt die Anforderungen der elektromagnetischen Kompatibilität und elektronischen Si- cherheit. Der Hersteller garantiert, dass die grundlegenden Anforderungen und die relevanten Vorschriften der EVM-Richtlinien 2004/108/EEC sowie die Richtlinien für Niederspannungsgeräte 2006/95/EEC entsprechen. Ihr Gerät trägt das CE-Zeichen. DiSEqC ist ein eingetragenes Warenzeichen von EUTELSAT. DVB ist ein eingetragenes Warenzeichen von DVB Digital Broadcasting Project. -
Seite 26: Fehlerbeschreibung
Fehlerbeschreibung Symptom Mögliche Ursache und Abhilfe Die LED an der Vorderseite leuchtet nicht. Das Stromkabel ist nicht angeschlossen - Schließen Sie das Stromkabel an die Netzsteckdose an. Kein Signal vom LNB kommend – Anschlusskabel und LNB prüfen. Kein Ton oder Bild Die Antenne ist nicht auf den Satelliten ausgerichtet. Richten Sie die Antenne richtig aus. Kein oder nur ein schwaches Signal. -
Seite 27: Technische Daten
Technische Daten Maße und Gewichte Maße (B x T x H) 130mm×100 mm×30 mm Gewicht 0,250 Kg Umgebungsbedingungen Einsatztemperatur +5° C – +35° C Lagertemperatur –10° C – +70° C Netzteil Netzspannung 230 V Wechselstrom, 50 Hz Stromverbrauch max. 13 Watt Verbrauch im Standby-Modus ca. 1 Watt Anschlüsse auf der Rückseite RF INPUT LNB-Eingang Scart-Anschluss TV-Scart Fernbedienung Infrarot Batterie 2×1.5V, Typ AAA Tuner / LNB F-Buchsen 1 Anschluss IEC 169-24 (Eingang) Eingangsfrequenz-Bereich 950 MHz bis 2150 MHz Eingangsimpedanz 75 Ohm Eingangspegelbereich... -
Seite 28: Abwicklungsformular Für Defekte Geräte
Abwicklungsformular für defekte Geräte. Absender Bitte Blockschrift in GROSSBUCHSTABEN Name Vorname Serviceadresse: Schwaiger GmbH Straße Würzburger Straße 17 90579 Langenzenn PLZ und Ort Service-Hotline: +49 9101 702-299 Telefon mit Vorwahl E-Mail: service@schwaiger.de Internet: www.schwaiger.de Model: DSR510 Unterschrift des Käufers Bitte eine Kopie des Kaufbeleges beilegen!
